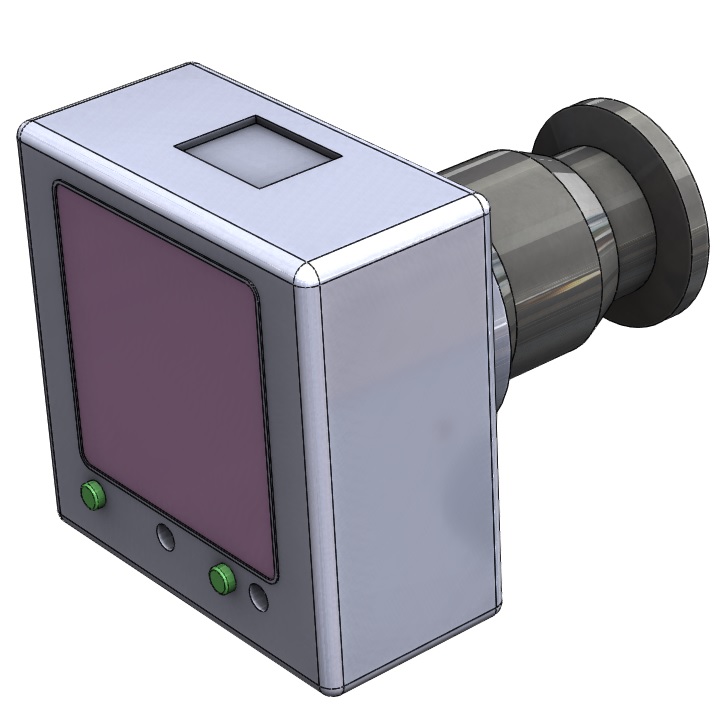

Вакуумметр конвекционный APGX-H NW16 AL

Датчики вакуумные конвекционные APGX-H – это датчики с расширенным пределом измерений в области избыточного давления. Они используют конвекционную составляющую теплового потока для определения величины давления. Вакуумные конвекционные датчики APGX-H имеют компактные габаритные размеры и могут устанавливаться в любом положении, что крайне удобно при монтаже вакуумной системы.

Измерительные трубки вакуумных датчиков APGX-H содержат информацию о калибровке, таким образом, снижается стоимость эксплуатации приборов. Конвекционные вакуумные датчики оснащены светодиодными индикаторами, которые указывают на статус прибора.
Выпускаемые модели производятся с алюминиевой или нержавеющей измерительной трубкой и имеют унифицированные вакуумные соединения стандарта KF.
Диапазон измерений 3×10-4 – 1,3×105 Па
Относительная погрешность измерений ± 15%
Максимальное избыточное давление 10 бар
Температурный диапазон
Рабочая температура
Температура хранения
Температура прогрева при снятом электронном блоке
+5 – +60 ºC
-30 – +70 ºC
200 ºC
Напряжение питания 24 В d.c. номинальное
14,5 В d.c. минимальное
30 В d.c максимальное
Потребляемая мощность 1,5 Вт
Выходной сигнал 0 – 10 В d.c. номинальный
Уставки (транзисторная логика)
Калибровка
Диапазон настройки
Гистерезис
30 В d.c. 100 мА
1,8 – 9,3 В d.c.
500 мВ
Внутренний объём 11 см3
Класс защиты корпуса от внешних воздействий IP40
Масса 150 г
Совместимость Контроллеры TIC и ADC все версии

Состав: 3D модель одной деталью Язык документа

Софт: SolidWorks 2016 SP2

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Вакуумметр конвекционный APGX-H NW16 AL

Вакуумметр конвекционный APGX-H NW16 AL.SLDPRT
