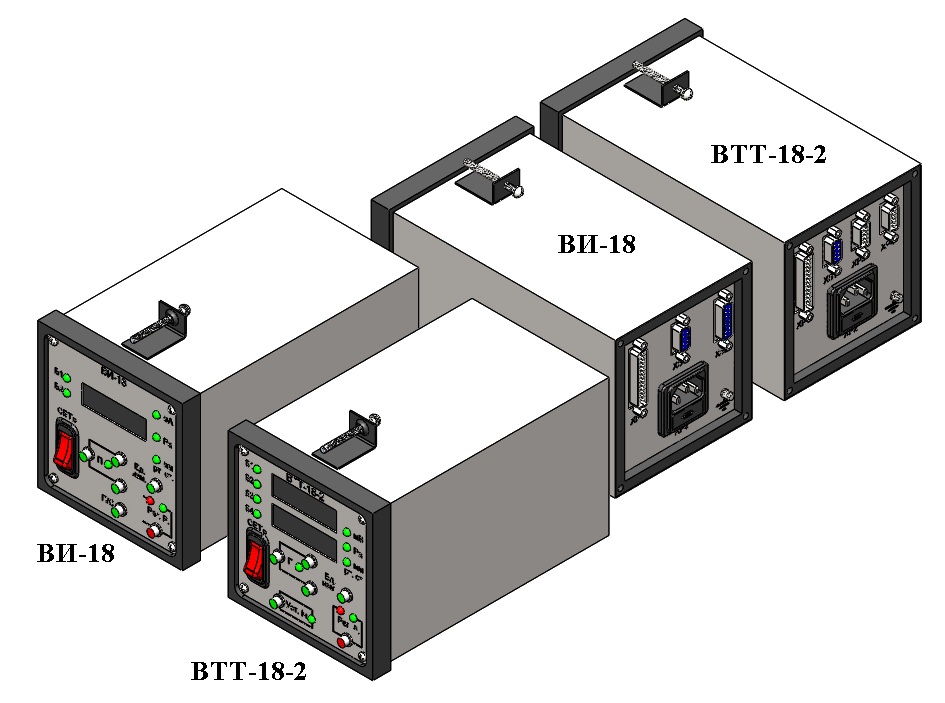

Вакуумметры ВИ-18 и ВТТ-18-2

Производитель: АО "НИИВТ" имени Векшинского

Состав набора:
- вакуумметр термопарный ВТТ-18-2 (SolidWorks 16sp5);
- вакуумметр ионизационный ВИ-18 (SolidWorks 16sp5).

!!! Модели вакуумметров продублированы в форматах .stеp (AP214) и .igs.

Описание ВТТ-18-2:
Вакуумметр ВТТ-18-2 предназначен для измерения, индикации и регулирования давления в вакуумных установках в комплекте с манометрическим преобразователем типа ПМТ-2.

Технические характеристики ВТТ-18-2:
диапазон измерения, Па: 0,0133...66,0000;
относительная погрешность, не более, %: +-25;
единицы индикации: Па, мм рт. ст., мВ;
диапазон измерения тока нагревателя термопарного преобразователя, мА: 90...150;
количество каналов измерения: 2;
тип преобразователя: ПМТ-2;
аналоговый выход, В: 0...10;
напряжение питания переменного тока, В: 220 (50Гц);
потребляемая мощность, не более, ВА: 25;
масса, не более, кг: 2,1;
габариты (ШхВхГ), мм: 112х112х186.

Описание ВИ-18:
Вакуумметр ВИ-18 предназначен для измерения, индикации и регулирования давления в вакуумных установках в комплекте с ионизационным манометрическим преобразователем типа ПМИ-2.

Технические характеристики ВИ-18:
диапазон измерения, Па: 0,000013...0,800000;
относительная погрешность, не более, %: +-35;
единицы индикации: Па, мм рт. ст., мВ;
ток эмиссии, мА: 0,50+-0,01;
анодное напряжение, В: 250,0+-0,5;
количество каналов измерения: 2;
тип преобразователя: ПМИ-2;
аналоговый выход, В: 0...10;
напряжение питания переменного тока, В: 220 (50Гц);
потребляемая мощность, не более, ВА: 45;
масса, не более, кг: 2,1;
габариты (ШхВхГ), мм: 112х112х186.

Состав: Модель одной деталью (набор моделей) Язык документа

Софт: SolidWorks 16sp5, .step, .igs
