Юстировочное приспособление для дифракционной решётки

Юстировочное приспособление для дифракционной решётки, обеспечивающее точный наклон и два монтажных разворота.

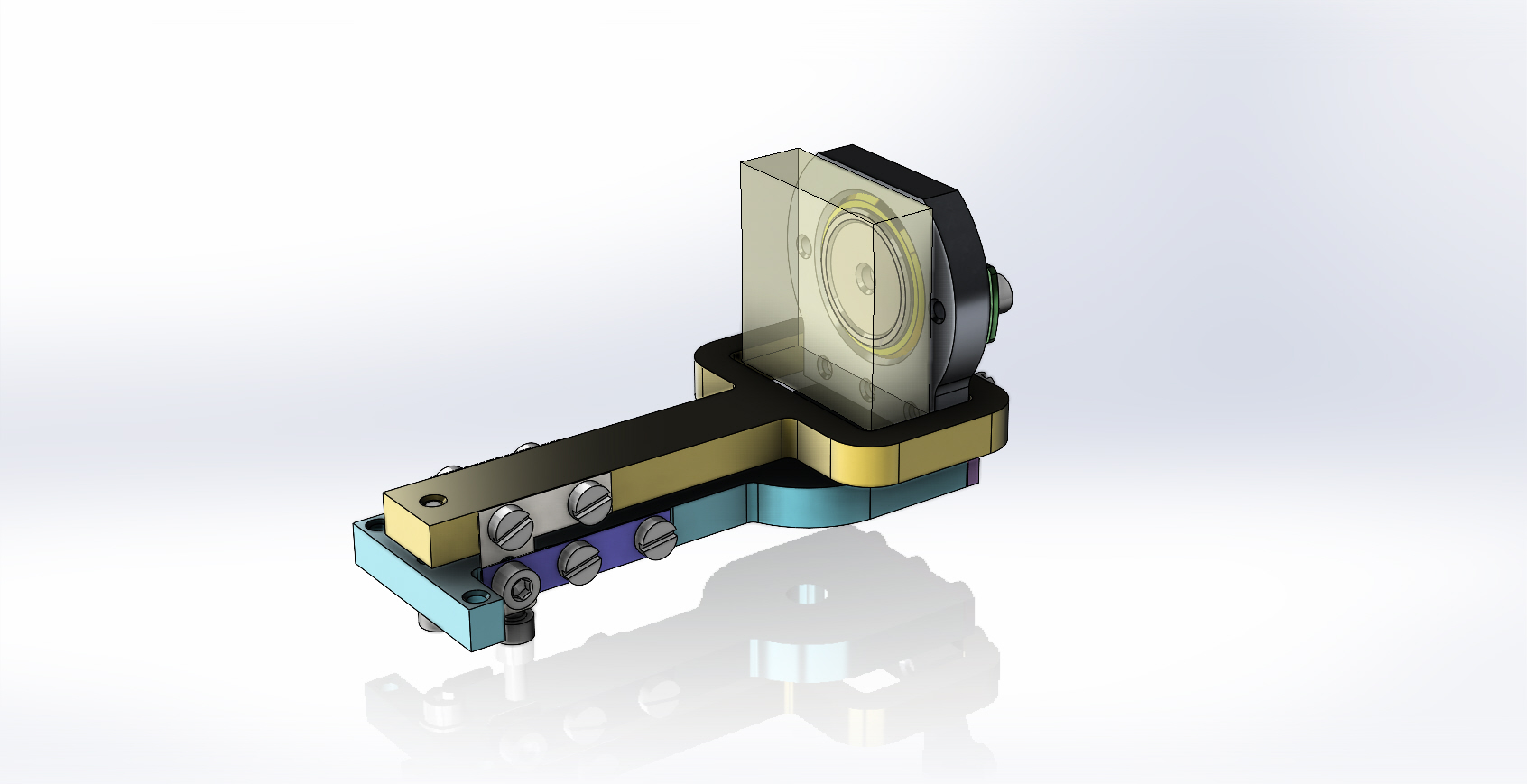

Состав: 3D сборка

Софт: SolidWorks 2020

Файлы:

Поводок.SLDPRT

Пружина центральная.SLDPRT

Пружина решётки.SLDPRT

Накладка пружины.SLDPRT

Панель средняя.SLDPRT

Панель нижняя.SLDPRT

Решетка 30x30x10 R500.SLDPRT

Накладка штока.SLDPRT

Накладка фиксатора.SLDPRT

Винт ГОСТ 17475-80.SLDPRT

Шток решётки.SLDPRT

Узел решётки.SLDASM

Гайка ГОСТ 5915-70.SLDPRT

Стойка вертикальная.SLDPRT

Винт ГОСТ 11738-84.SLDPRT

Втулка штока.SLDPRT

Шайба ГОСТ 11371-78.SLDPRT

Винт ГОСТ 1491-80.SLDPRT
