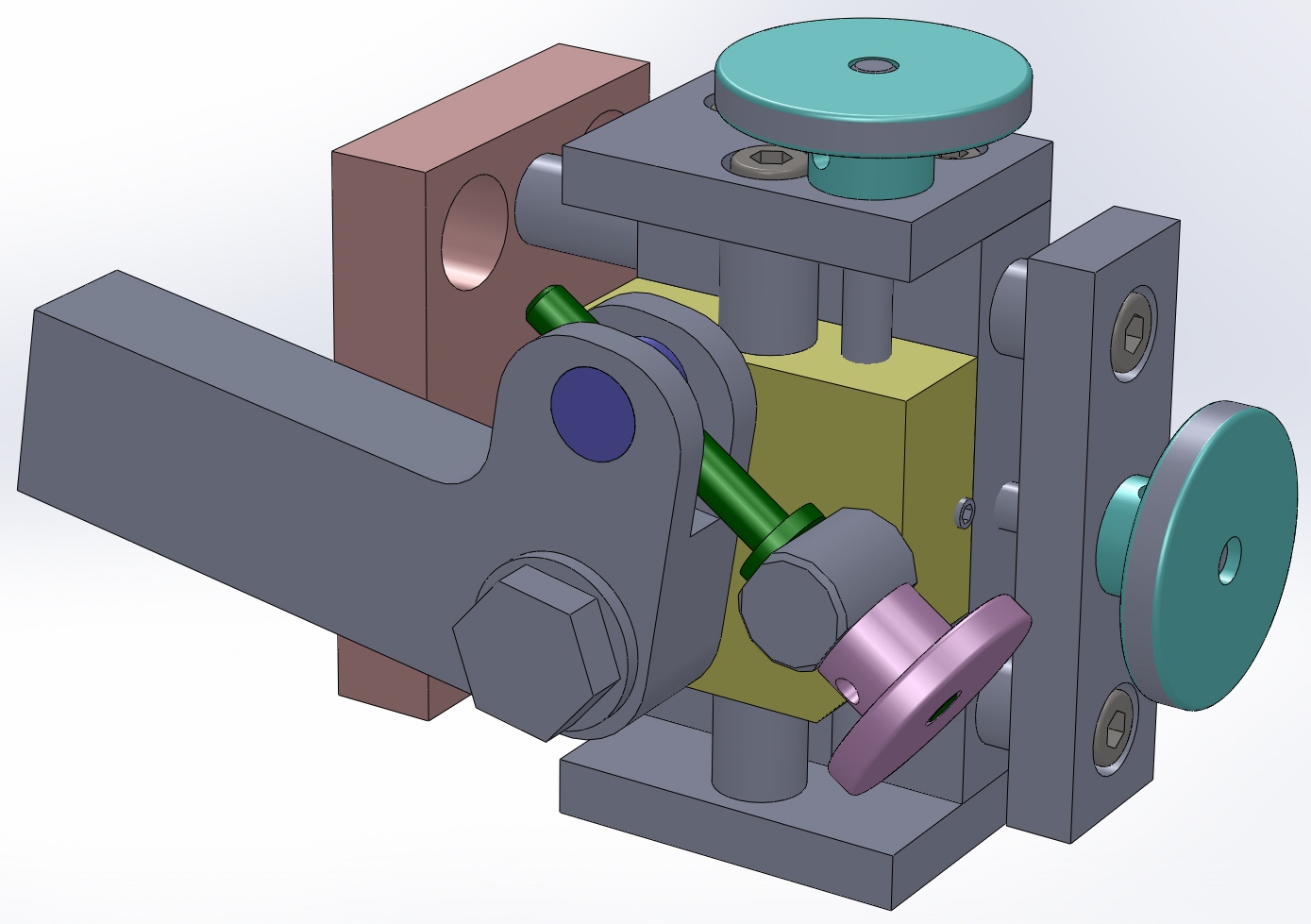

Приспособление для перемещения инструмента в двух прямоугольных координатах и одной угловой

Приспособа для перемещения (подстройки) инструмента в двух прямоугольных координатах (40мм и 40 мм) и одной угловой (45 градусов).

Состав: 3Д модель

Софт: SolidWorks 12

Файлы:

Каталог
Машиностроение и механика
Приспособление для перемещения инструмента в двух прямоугольных координатах и одной угловой

ПМЧ-01 направляющая вертикальная.SLDPRT

ПМЧ-01 крышка.SLDPRT

ПМЧ-01 корпус.SLDPRT

ПМЧ-01 Винт стопорный.SLDPRT

ПМЧ-01 Маховичек большой.SLDPRT

ПМЧ-01 маховичек.SLDPRT

ПМЧ-01 Маховичек угловой.SLDPRT

ПМЧ-01 Рычаг поворотный.SLDPRT

ПМЧ-01 Ось поворотная.SLDPRT

ПМЧ-01 пластина.SLDPRT

ПМЧ-01 корпус вертикальный.SLDPRT

ПМЧ-01 Ось резьбовая.SLDPRT

ПМЧ-01 Шайба.SLDPRT

ПМЧ-01 Ось 1.SLDPRT

ПМЧ-01 направляющая.SLDPRT

ПМЧ-01 сборка общая.SLDASM

ПМЧ-01 подошва.SLDPRT

ПМЧ-01 Винт угловой.SLDPRT

ПМЧ-01 Винт вертикальный.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
