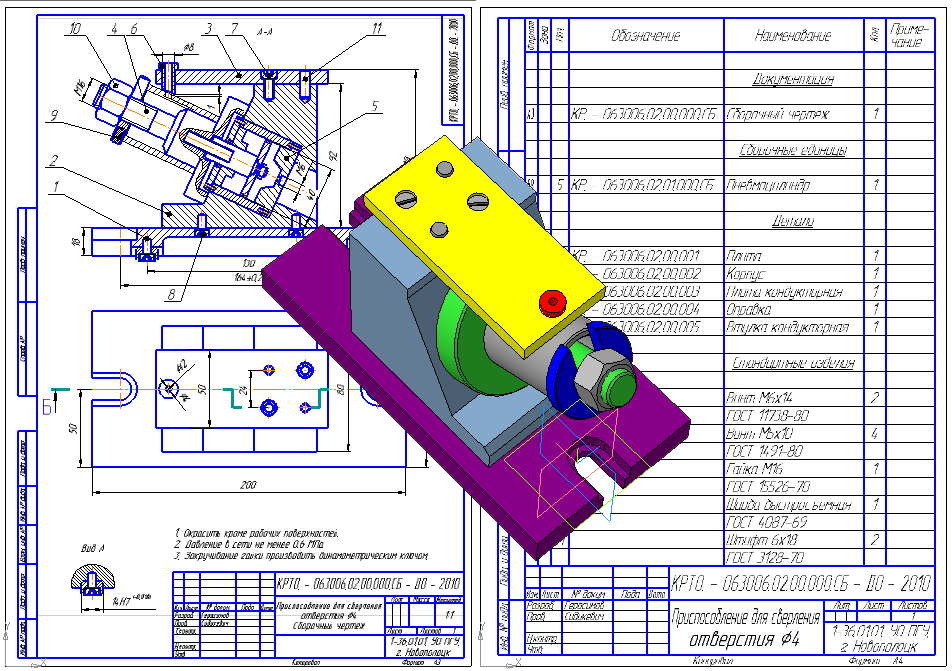

Приспособление для сверления отверстия d=4мм в детали типа «втулка»

ПГУ Курсавая работа по дисциплине "Тех. оснастка"
Проектирование специального приспособления
Полоцк 2010

Целью курсового проекта является проектирование специального приспособления для сверления отверстия диаметром 4 мм в детали типа «втулка», учитывая программу выпуска 5000 штук и двусменный режим работы предприятия.

Введение
1. Техническое задание на проектирование
2. Разработка схемы установки заготовки
3. Разработка эскизных вариантов приспособления
4. Расчет производительности – пропускной способности
5. Расчет экономической эффективности выбранной конструкции приспособления
6. Расчет зажимного усилия
7. Выбор силового привода
8. Расчет на точность выполняемого размера
9. Описание работы приспособления
Заключение

После расчета пропускной способности и экономической эффективности, я выбрал приспособление с механизированным зажимом, так как оно более экономично и обладает большей пропускной способностью. Рассчитав силу зажима, в качестве силового привода был применен поршневой пневматический привод, приводимый в действие от цеховой пневмосети. После расчета на точность выполняемого размера, было установлено, что изготовление выполняемого диаметра должно быть выполнено с погрешностью не более 322 мкм.
