Проектирование технологического процесса изготовления детали «Вал ступенчатый»

Новосибирский Государственный Аграрный Университет
Кафедра технологии машиностроения
Контрольная работа
по дисциплине: «Основы технологии машиностроения»
Проектирование технологического процесса изготовления детали
«Вал ступенчатый»
Новосибирск 2015

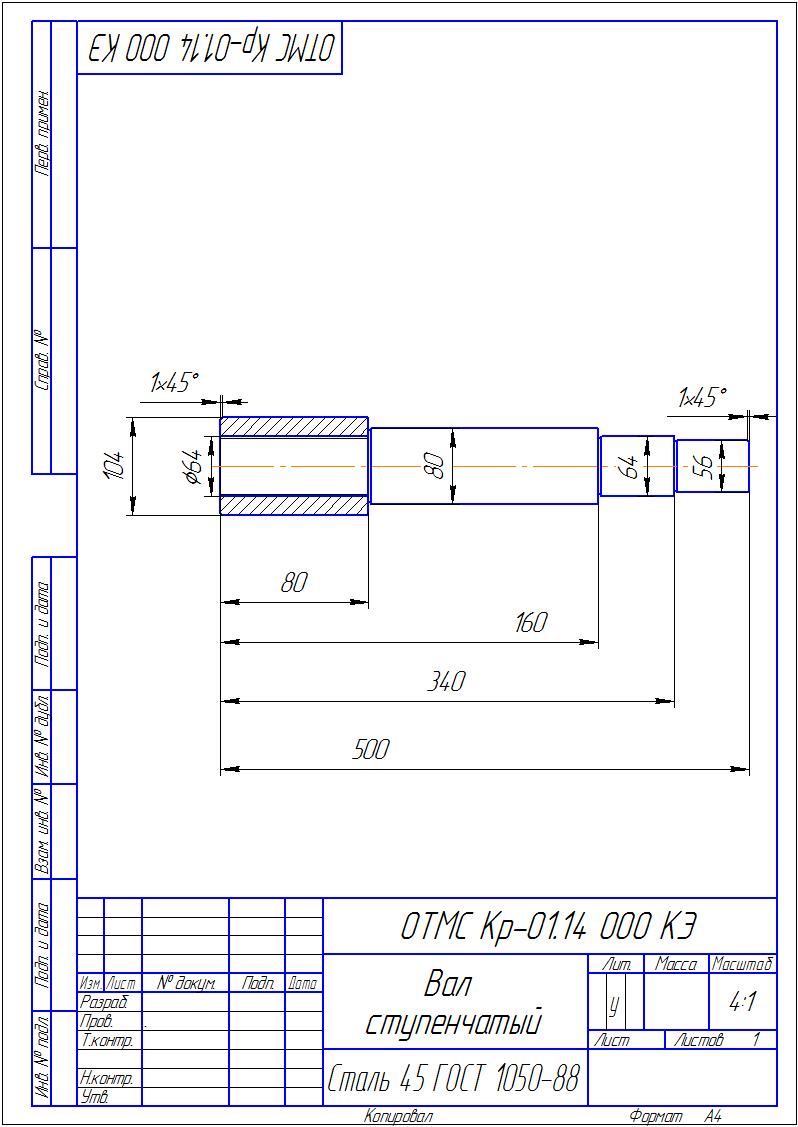

.Исходные данные для проектирования. Анализ чертежа
Дано:
D2=80 мм, D1=D3=0,8*D2=64 мм, D4 = 0,7*D2=56 мм, D5 = 104 мм,
L1=L2=D2=80 мм, L3=2D2=160 мм, L4=5*D2=340 мм, L5=7*D2=500 мм.
Материал данной детали – Сталь 45 ГОСТ 1050-88.
По заданию, обработка детали должна вестись в условиях индивидуального типа производства, характеризующегося производством определенных изделий в одном или нескольких экземплярах. Основными особенностями единичного (индивидуального) производства являются: широкая и разнообразная номенклатура изготовляемых изделий, отсутствие повторяемости операций, широкая универсальность оборудования, приспособлений и инструмента.

Состав: Вал ступенчатый(КЭ), Часть пояснительной записки(ПЗ), Операционная карта(ОК), Маршрутная карта(МК) Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Проектирование технологического процесса изготовления детали «Вал ступенчатый»

Просмотр файлов
OTMS_Kr-01_17_000_KE.cdw
TMS.docx
TMS2.docx
ОК2.docx
ОК3.docx
MK_1.docx
OK1.docx
