Барабан обводной натяжной станции ленточного конвейера
Конструкторская разработка.
Обводной барабан натяжной станции, ленточных конвейеров №15 и 17 на Древесно Производственном Цехе.
Была произведена полная замена предыдущих 2-ух барабанов на новые с измененной конструкцией.
- Изменена форма ребер жесткости.
- Ступицы были увеличены и развернуты для упрощения сборки.
- Посадки по n6 для подшипников были заменены на k6 для упрощения сборки.

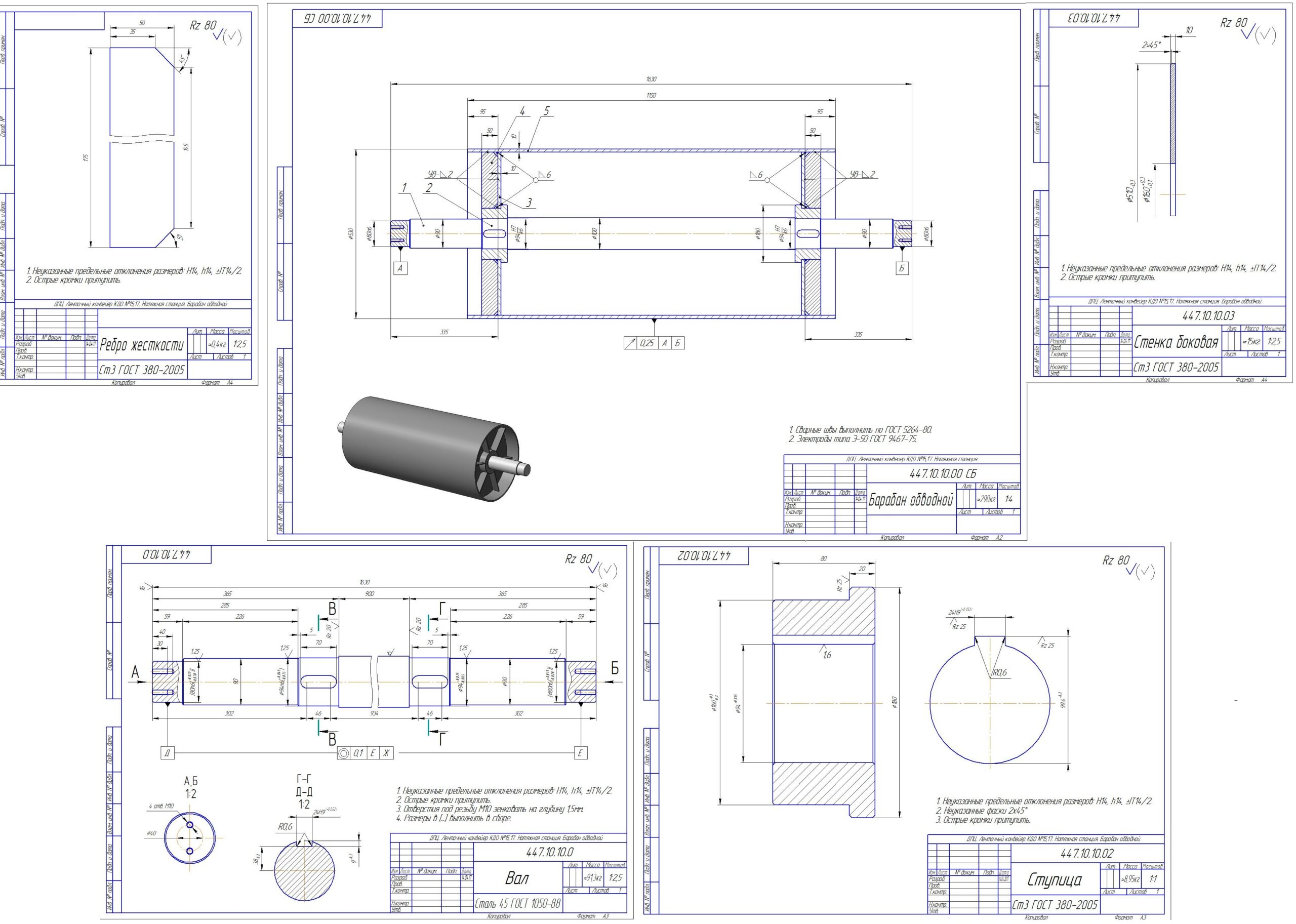

Состав: Сборочный чертеж, спецификация, Деталировка(Вал,Ступица,Стенка боковая,Ребро жесткости), 3д сборка.
Софт: КОМПАС-3D 16
