Конвейер ленточный производительностью 150 т/ч

Ярославский государственный технический университет
Кафедра детали машин
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: Расчет ленточного конвейера производительностью 150т/ч"
Ярославль 2018

Цель работы – проектирование ленточного конвейера и анализ его экономической эффективности, а также оценка и обзор существующих кон-струкций конвейеров.
В ходе выполнения работы был спроектирован ленточный конвейер, производительностью 150 т/ч; рассчитаны основные его элементы, выполнен обзор существующих конструкций и технико-экономический расчет.
Максимальный путь остановки ленты – 0,65м;
Производительность (Q) – 150т/ч;
Транспортируемый груз – гравий рядовой округлый (насыпная плот-ность 1,6 т/м³;
Угол естественного откоса в покое – 40°,
Угол естественного откоса в движении – 25°,
Угол трения о ленту –25°, группа абразивности – С);
Максимальный размер кусков – 120 мм;
Схема трассы (рис.1);
Условия работы – конвейер находится в технологической цепи, загрузка производится из бункера, разгрузка – через головной барабан, конвейер эксплуатируется в закрытом влажном помещении при температуре 0 – 40°С.
Содержание

Введение…………………………………………………………………………4
1. Обзор и анализ существующих конструкций ………………………………5
1.1. Обзор существующих конструкций……………………………………...5
1.2. Патентный обзор ............…………………………………….……………8
2. Описание проектируемой конструкции …………………………………….19
2.1. Техническая характеристика конвейера………………………………..21
3. Расчет основных параметров ………………………………………………22
4. Прочностные расчеты ……………………………………………………..…33
4.1. Расчет вала приводного барабан………………………….………….….33
4.2. Расчет оси натяжной тележки……………………………………….…..37
4.3. Расчет подшипников оси натяжной тележки…………………………..39
4.4. Расчет подшипников вала приводного барабана………………………40
4.5. Подбор каната…………………………………………………………….41
5. Технико-экономические расчеты …………………………………….........44
Заключение ……………………………………………………………………..46
Список использованных источников …………………………………………47

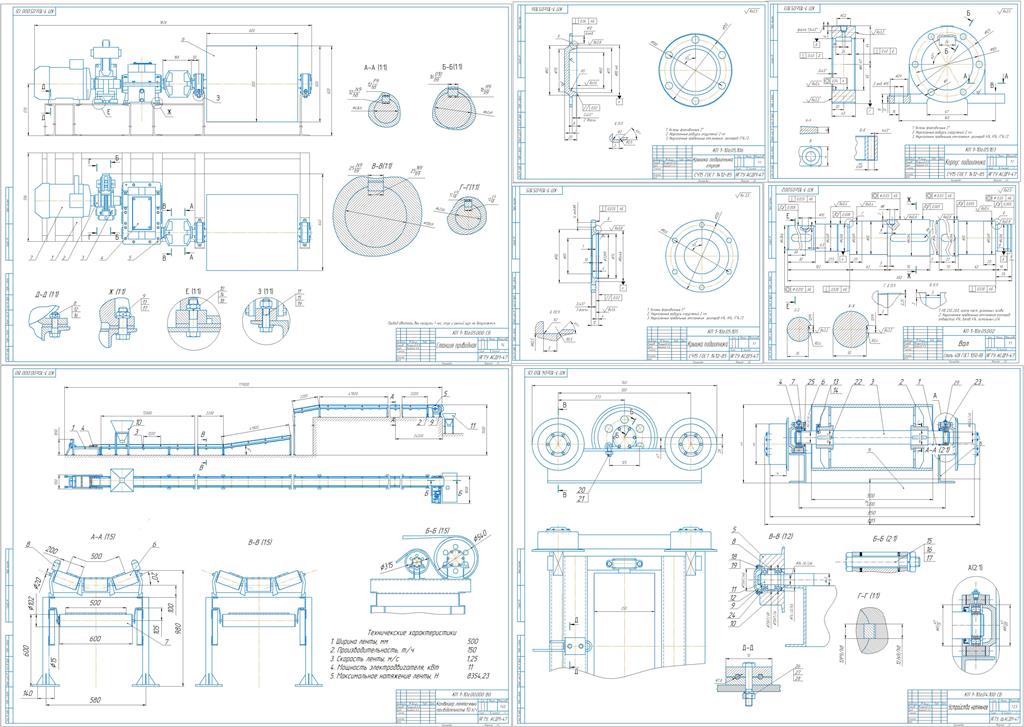

Состав: Конвейер(СБ), Тележка натяжная(СБ), Станция приводная(СБ),Устройство натяжное(СБ),Деталировка(Вал, корпус подшипника, крышка подшипника), Спецификация Язык документа

Софт: КОМПАС-3D 17,1

Файлы:
Вал.cdw
Конвейер ленточный _ КП 1-10г.00.000.spw
Конвейер.cdw
Конвейер.docx
Корпус подшипника.cdw
Крышка подшипника 005.cdw
Крышка подшипника 006.cdw
Министерство образования и науки Российской Федераци1.docx
Спецификация привод.spw
Станция приводная _ КП 1-10г.05.000 СБ.cdw
Станция приводная _ КП 1-10г.05.000 СБ.cdw.bak
Тележка натяжная.cdw
Устройство натяжное _ КП 1-10г.04.100 СБ.spw
Устройство натяжное _ КП 1-11б.04.100 СБ.spw
Тележка натяжная.cdw.bak
