3D модель барабана приводного футерованного для ленточного конвейера

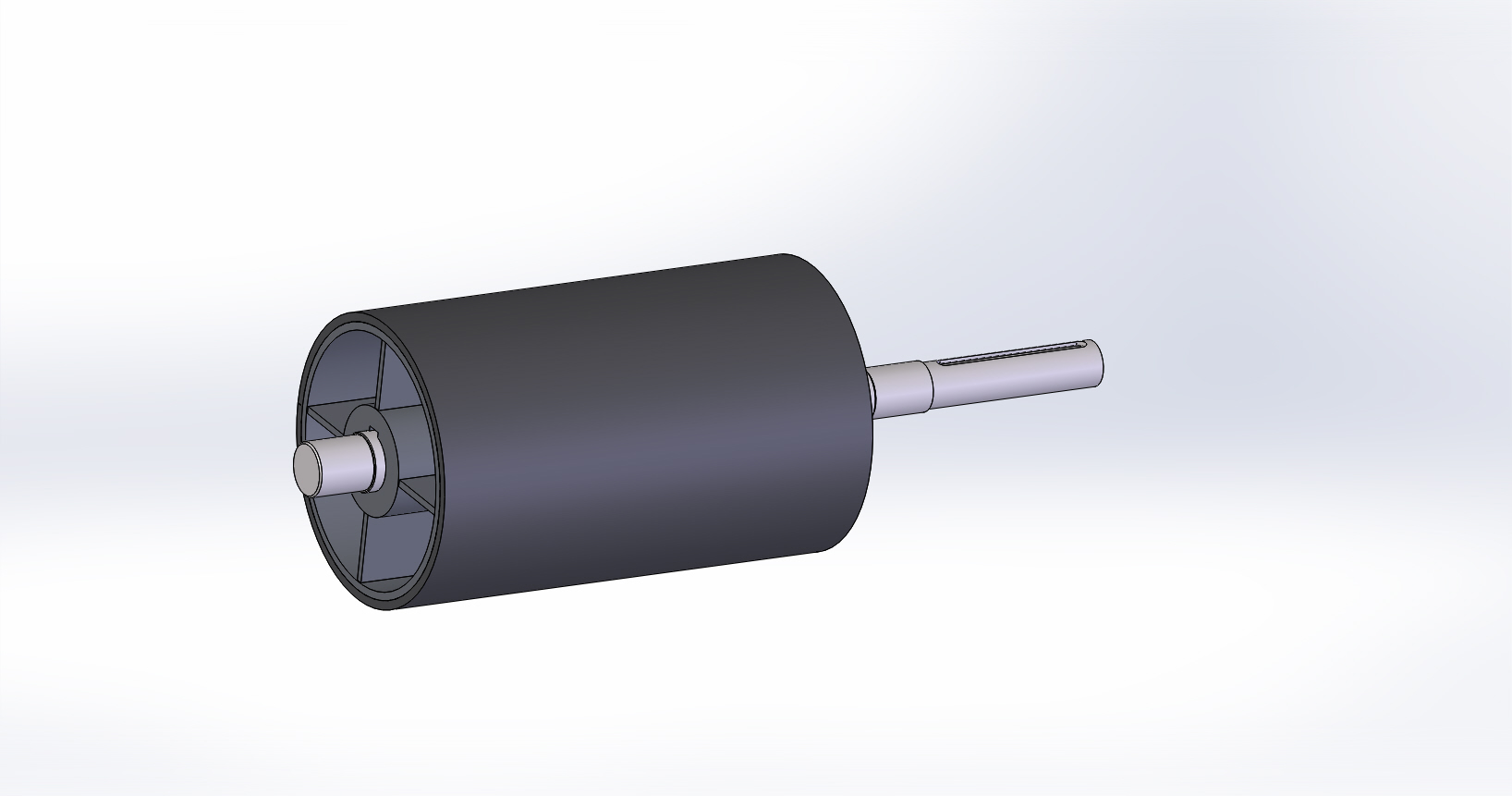

Барабан приводной ленточного конвейера служит для линейного перемещения конвейерной ленты. Ширина используемой ленты до - 500 мм. Ширина барабана - 520 мм, диаметр барабана - 317 мм, посадочный диаметр под подшипники - 60 мм, растояние между подшипниками - 546 мм, масса барабана - 90 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
01.000 Барабан приводной/
01.000 Барабан приводной/01.102 Обечайка.SLDPRT
01.000 Барабан приводной/01.101 Вал.SLDDRW
01.000 Барабан приводной/01.001 Футеровка.SLDDRW
01.000 Барабан приводной/01.100 Барабан.SLDDRW
01.000 Барабан приводной/01.000 Барабан приводной.SLDDRW
01.000 Барабан приводной/01.150 Фланец.SLDASM
01.000 Барабан приводной/01.000 Барабан приводной.SLDASM
01.000 Барабан приводной/01.150 Фланец.spfpdm
01.000 Барабан приводной/01.153 Пластина.SLDPRT
01.000 Барабан приводной/01.102 Обечайка.SLDDRW
01.000 Барабан приводной/01.000 Барабан приводной.spfpdm
01.000 Барабан приводной/01.100 Барабан.SLDASM
01.000 Барабан приводной/Шпонка 18х11х100 ГОСТ 23360-78.SLDPRT
01.000 Барабан приводной/01.101 Вал.SLDPRT
01.000 Барабан приводной/01.001 Футеровка.SLDPRT
01.000 Барабан приводной/01.151 Втулка.SLDDRW
01.000 Барабан приводной/01.150 Фланец.SLDDRW
01.000 Барабан приводной/01.151 Втулка.SLDPRT
01.000 Барабан приводной/01.152 Фланец.SLDDRW
01.000 Барабан приводной/01.100 Барабан.spfpdm
01.000 Барабан приводной/01.152 Фланец.SLDPRT
