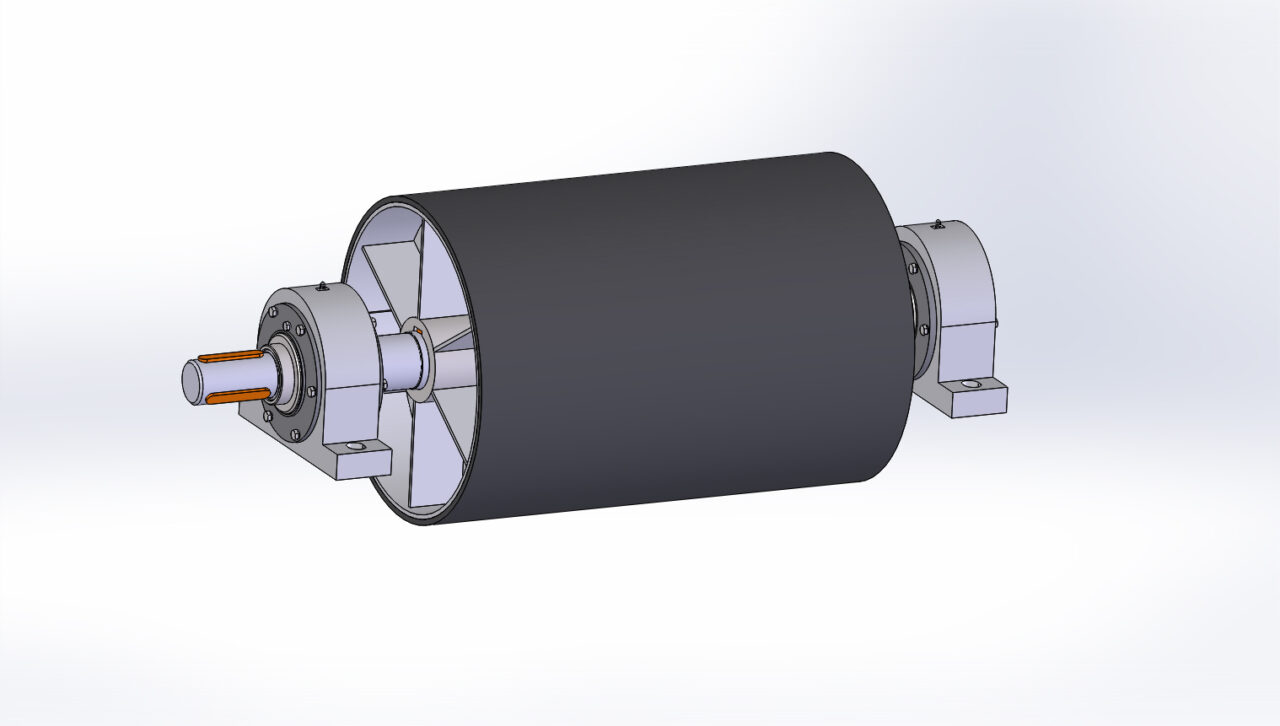

Барабан приводной футерованный 8063Ф-100

Барабан приводной футерованный служит для линейного перемещения конвейерной ленты. Размеры соответствует каталогу оборудования Белохолуницкий машстройзавод. Ширина используемой ленты, мм - 800. Ширина барабана, мм – 950. Диаметр барабана, мм – 654. Посадочный диаметр под подшипники, мм - 100 мм. Подшипник в опоре - 3620Н ГОСТ 5721-75. Расстояние по опоре от крепежной поверхности до оси опоры, мм – 155. Межосевое расстояние крепежных отверстий по опорам, мм – 1350. Расстояние по крепежным отверстиям опоры, мм – 365. Крепежное отверстие в опоре (паз), мм - 35х45. Посадочный диаметр вала под редуктор, мм – 90. Длина консоли вала под редуктор, мм – 170. Размер шпонки под редуктор ДхШхВ, мм – 140х25х14. Количество шпонок под редуктор, шт. – 2. Угол расположение шпонок на валу, град. – 120. Габаритные размеры ДхШхВ, мм - 1705х654х654. Масса барабана, кг - 544.

3D Модели 3D модель cхема автоматизции привода Барабан барабан приводной барабан футерованный винтовые конвейеры лента конвейерная привод

Автор

bysergos

Дата

28.04.2026

Язык

Русский

Состав

3D Сборка с чертежами и спецификациями.

Софт

SolidWorks SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- БХМ-03.31.00.000 Барабан приводной 8063Ф-100.SLDASM
- БХМ-03.31.00.000 Барабан приводной 8063Ф-100.SLDDRW
- БХМ-03.31.00.001 Шайба.SLDDRW
- БХМ-03.31.00.001 Шайба.SLDPRT
- БХМ-03.31.00.002 Шайба стопорная.SLDDRW
- БХМ-03.31.00.002 Шайба стопорная.SLDPRT
- БХМ-03.31.01.000 Барабан футерованный.SLDASM
- БХМ-03.31.01.000 Барабан футерованный.SLDDRW
- БХМ-03.31.01.100 Барабан.SLDASM
- БХМ-03.31.01.100 Барабан.SLDDRW
- БХМ-03.31.01.101 Вал.SLDDRW
- БХМ-03.31.01.101 Вал.SLDPRT
- БХМ-03.31.01.102 Обечайка.SLDDRW
- БХМ-03.31.01.102 Обечайка.SLDPRT
- БХМ-03.31.01.150 Фланец.SLDASM
- БХМ-03.31.01.150 Фланец.SLDDRW
- БХМ-03.31.01.151 Втулка.SLDDRW
- БХМ-03.31.01.151 Втулка.SLDPRT
- БХМ-03.31.01.152 Диск.SLDDRW
- БХМ-03.31.01.152 Диск.SLDPRT
- БХМ-03.31.01.153 Ребро.SLDDRW
- БХМ-03.31.01.153 Ребро.SLDPRT
- БХМ-03.31.02.000 Опора 3620.SLDASM
- БХМ-03.31.02.000 Опора 3620.SLDDRW
- БХМ-03.31.02.000-01 Опора 3620.SLDASM
- БХМ-03.31.02.000-01 Опора 3620.SLDDRW
- БХМ-03.31.02.001 Корпус 3620.SLDDRW
- БХМ-03.31.02.001 Корпус 3620.SLDPRT
- БХМ-03.31.02.002 Крышка.SLDDRW
- БХМ-03.31.02.002 Крышка.SLDPRT
- БХМ-03.31.02.003 Втулка.SLDDRW
- БХМ-03.31.02.003 Втулка.SLDPRT
- БХМ-03.31.02.004 Крышка.SLDDRW
- БХМ-03.31.02.004 Крышка.SLDPRT
- БХМ-03.31.02.005 Крышка.SLDDRW
- БХМ-03.31.02.005 Крышка.SLDPRT
- БХМ-03.31.02.006 Втулка.SLDDRW
- БХМ-03.31.02.006 Втулка.SLDPRT
- Болт М10-6gх12.88.019 ГОСТ 7798-70.SLDPRT
- Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
- Болт М12-6gх45.88.019 ГОСТ 7798-70.SLDPRT
- Колпачок с фиксатором для прессмасленки.SLDPRT
- Кольцо 205-215-46-2-3 ГОСТ 9833-73.SLDPRT
- Манжета 1.1-130х160-1 ГОСТ 8752-79.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- Подшипник 3620H ГОСТ 5721-75.SLDPRT
- Резина футеровочная 630х654х950.SLDPRT
- Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
- Шпонка 25х14х140 ГОСТ 23360-78.SLDPRT
- Шпонка 32х18х125 ГОСТ 23360-78.SLDPRT
