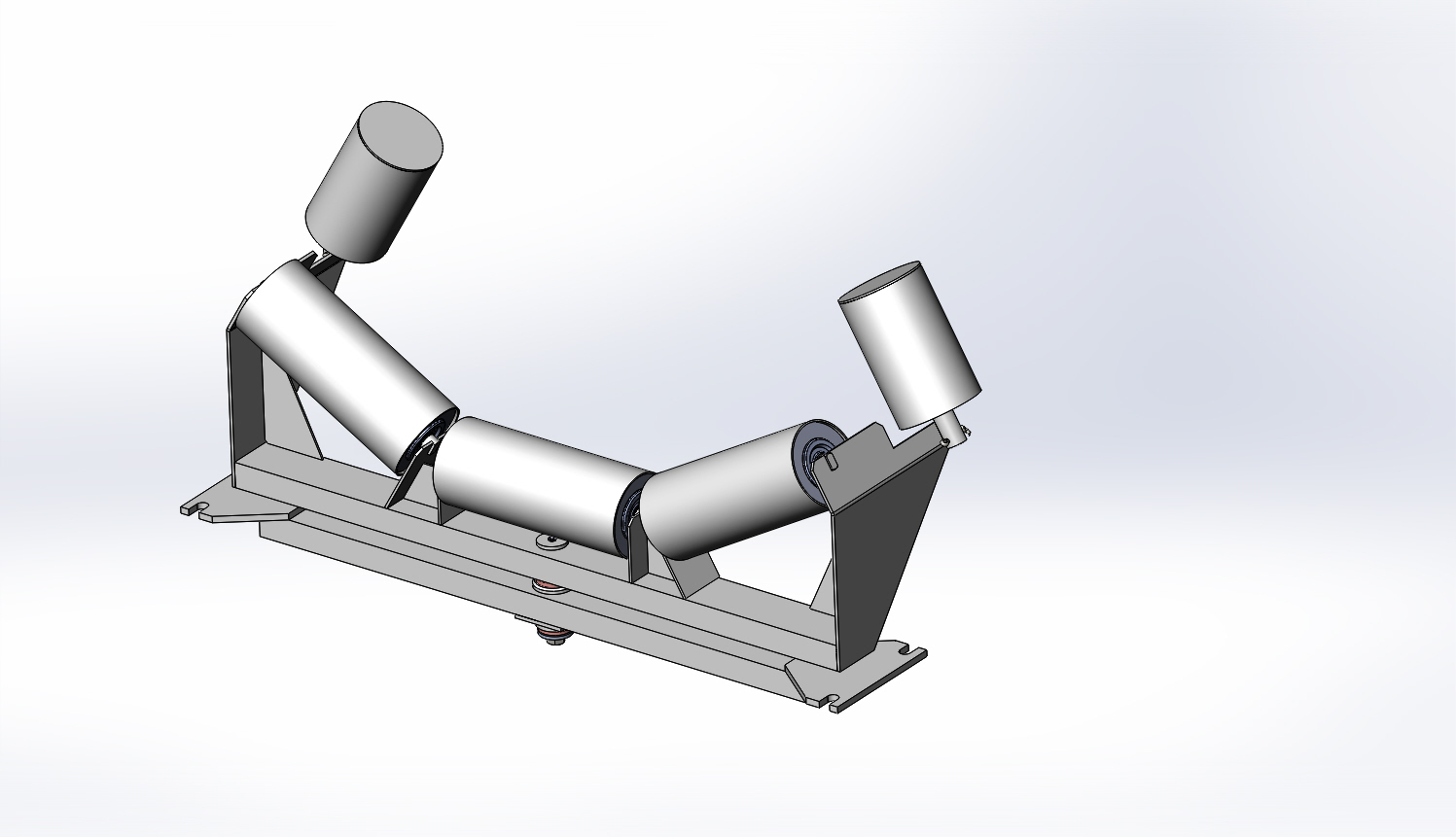

3D модель роликоопоры центрирующей ЖЦГ-80-127-30

Роликоопора центрирующая ЖЦГ-80-127-30 используется в ленточном конвейере. Ширина ленты-800 мм, угол роликоопоры-30 град. Габарит роликоопоры ДхШхВ=1146х399х615 мм. Растояние по крепежным отверстиям - 1100х170 мм, отверстие под болт - 18 мм.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Конвейеры
3D модель роликоопоры центрирующей ЖЦГ-80-127-30

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.003 Планка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.007 Ось.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.007 Ось.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.006 Планка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.000 Опора.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.001 Шайба.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.000 Ролик.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.000 Ролик.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.001 Ось.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Лабиринт 68-305.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.002 Кронштейн.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.001 Перемычка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.002 Планка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.005-01 Планка.sldprt

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.002 Крышка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.001 Перемычка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.004 Втулка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.100 Корпус.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.100 Корпус.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Шплинт 6,3х50.019 ГОСТ 397-79.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.000 Ролик.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Лабиринт 25-305.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.001 Перемычка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.000 Ролик.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.008 Вставка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.000 Опора.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.002 Втулка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.002 Втулка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.000 Ролик.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Подшипник 180305 ГОСТ 8882-75.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.001 Ось.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.004 Ребро.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.008 Вставка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.000 Основание.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.004 Втулка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.001 Перемычка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Корпус подшипника 127-305.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.003 Ребро.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.002 Планка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.000 Опора.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.003 Планка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.101 Обечайка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.004 Ребро.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.101 Обечайка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.005 Планка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.001 Ось.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.100 Корпус.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.002 Крышка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.003 Ребро.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.100 Корпус.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.100 Корпус.sldasm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.101 Обечайка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.000 Основание.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.002 Кронштейн.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.04.000 Ролик.SLDASM

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.001 Шайба.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.009 Пруток.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.005 Планка.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.01.000 Основание.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.009 Пруток.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Кольцо стопорное DIN 471 - 25 x 1.2.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.02.006 Планка.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.001 Ось.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30.spfpdm

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.100 Корпус.SLDDRW

01.00.000 Роликоопора центрирующая ЖЦГ-80-127-30/01.03.101 Обечайка.SLDPRT
