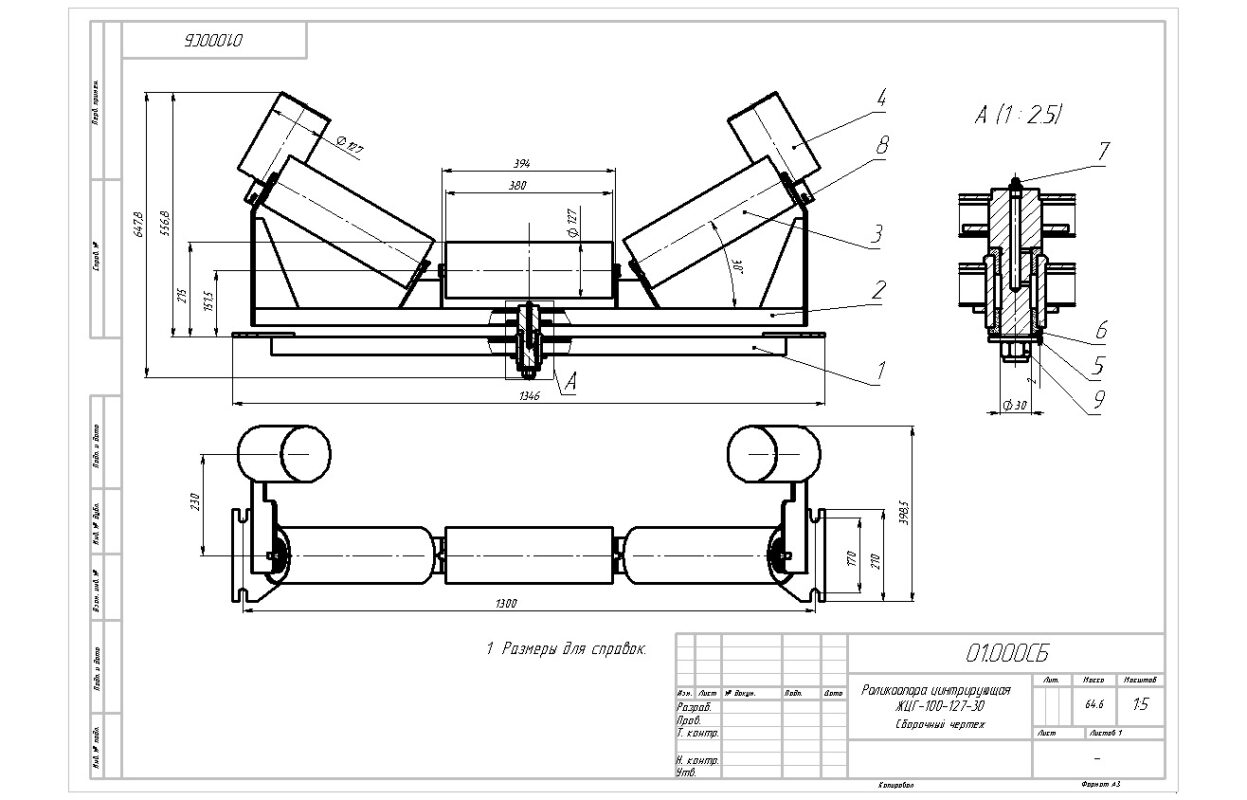

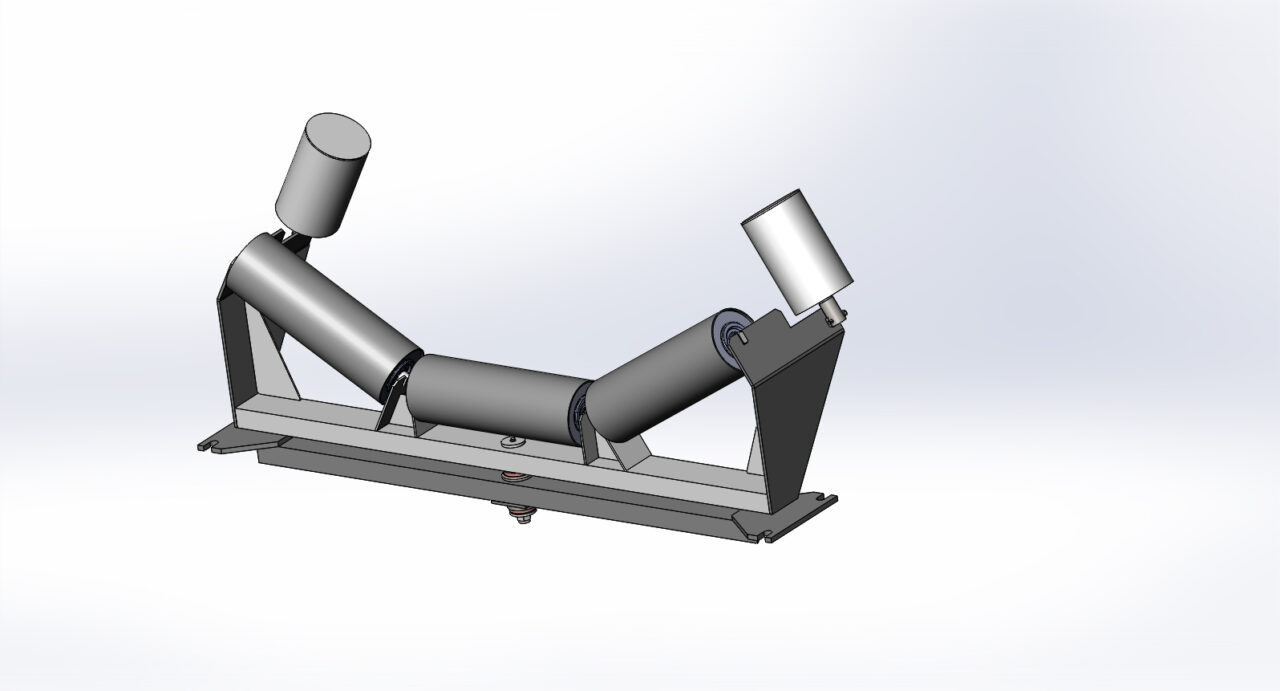

Роликоопора центрирующая ЖЦГ-100-127-30 используется в ленточном конвейере. Ширина ленты-1000 мм, угол роликоопоры-30 град. Диаметры роликов наружные, мм - 127. Габарит роликоопоры ДхШхВ, мм - 1346х399х648. Растояние по крепежным отверстиям, мм - 1300х170, отверстие под болт - 18 мм. Масса, кг - 65.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Роликоопора цинтрирующая ЖЦГ-100-127-30
Роликоопора цинтрирующая ЖЦГ-100-127-30
0
1
80
1
0
100
3D Модели
Конвейер
лента конвейерная
подъеиное устройство
роликоопора
Роликоопора цинтрирующая
солеотвал
транспортер
Сообщить о проблеме
Автор
bysergos
Дата
25.09.2025
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.000 Роликоопора цинтрирующая ЖЦГ-100-127-30.JPG
-
01.000 Роликоопора цинтрирующая ЖЦГ-100-127-30.SLDASM
-
01.000 Роликоопора цинтрирующая ЖЦГ-100-127-30.SLDDRW
-
01.000 Роликоопора цинтрирующая ЖЦГ-100-127-30.STEP
-
01.001 Шайба.SLDDRW
-
01.001 Шайба.SLDPRT
-
01.002 Втулка.SLDDRW
-
01.002 Втулка.SLDPRT
-
01.100 Основание.SLDASM
-
01.100 Основание.SLDDRW
-
01.101 Планка.SLDDRW
-
01.101 Планка.SLDPRT
-
01.102 Втулка.SLDDRW
-
01.102 Втулка.SLDPRT
-
01.103 Планка.SLDDRW
-
01.103 Планка.SLDPRT
-
01.104 Перемычка.SLDDRW
-
01.104 Перемычка.SLDPRT
-
01.200 Опора.SLDASM
-
01.200 Опора.SLDDRW
-
01.201 Перемычка.SLDDRW
-
01.201 Перемычка.SLDPRT
-
01.202 Кронштейн.SLDDRW
-
01.202 Кронштейн.SLDPRT
-
01.203 Ребро.SLDDRW
-
01.203 Ребро.SLDPRT
-
01.204 Ребро.SLDDRW
-
01.204 Ребро.SLDPRT
-
01.205 Планка.SLDDRW
-
01.205 Планка.SLDPRT
-
01.205-01 Планка.SLDPRT
-
01.206 Планка.SLDDRW
-
01.206 Планка.SLDPRT
-
01.207 Ось.SLDDRW
-
01.207 Ось.SLDPRT
-
01.208 Втулка.SLDDRW
-
01.208 Втулка.SLDPRT
-
01.209 Планка.SLDDRW
-
01.209 Планка.SLDPRT
-
01.300 Ролик.SLDASM
-
01.300 Ролик.SLDDRW
-
01.301 Ось.SLDDRW
-
01.301 Ось.SLDPRT
-
01.350 Корпус.sldasm
-
01.350 Корпус.SLDDRW
-
01.351 Обечайка.SLDDRW
-
01.351 Обечайка.SLDPRT
-
01.400 Ролик.SLDASM
-
01.400 Ролик.SLDDRW
-
01.401 Ось.SLDDRW
-
01.401 Ось.SLDPRT
-
01.402 Крышка.SLDDRW
-
01.402 Крышка.SLDPRT
-
01.450 Корпус.SLDASM
-
01.450 Корпус.SLDDRW
-
01.451 Обечайка.SLDDRW
-
01.451 Обечайка.SLDPRT
-
Гайка M16-6H.8.NF ГОСТ Р 50273-92.SLDPRT
-
Кольцо стопорное DIN 471 - 25 x 1.2.SLDPRT
-
Корпус подшипника 127-305.SLDPRT
-
Лабиринт 25-305.SLDPRT
-
Лабиринт 68-305.SLDPRT
-
Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
-
Подшипник 305 ГОСТ 8338-75.SLDPRT
-
Подшипник 180305 ГОСТ 8882-75.SLDPRT
-
Шплинт 6,3х50.019 ГОСТ 397-79.SLDPRT
