3D модель сборки приводной звездочки цепи шагом 125мм ГОСТ 588 тягового конвейера

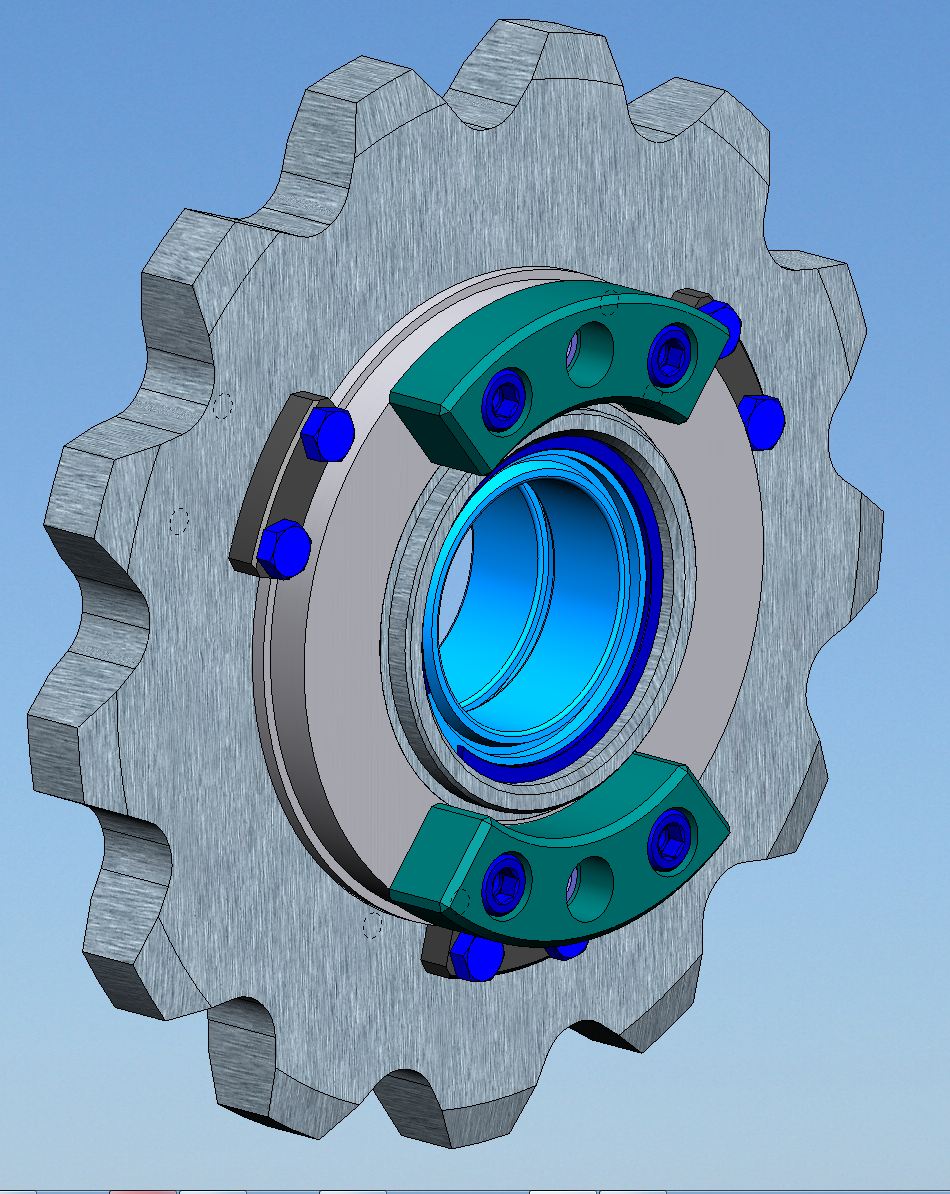

3D модель сборки приводной звездочки тягового конвейера с пластинчатой тяговой цепью исп. 3, шагом 125мм ГОСТ 588. В конструкцию приводной звездочки входит предохранительный срезной штифт предельного момента и кулачковая полумуфта для соединения с приводом конвейера. Звездочка 2-х заходная.

Состав: 3D модель сборки приводной звездочки тягового конвейера с пластинчатой тяговой цепью исп. 3, шагом 125мм ГОСТ 588.

Софт: SolidWorks 2012

Файлы:
01.560.010 Звездочка тяговая приводная/
01.560.010 Звездочка тяговая приводная/Звездочка тяговая приводная.JPG
01.560.010 Звездочка тяговая приводная/Звездочка.SLDPRT
01.560.010 Звездочка тяговая приводная/Кольцо 1А125 13941.SLDPRT
01.560.010 Звездочка тяговая приводная/Гайка M8-7H.5.099 ГОСТ 5915-70.SLDPRT
01.560.010 Звездочка тяговая приводная/Сегмент крепл.SLDPRT
01.560.010 Звездочка тяговая приводная/Полумуфта1-1 звез тяг.SLDPRT
01.560.010 Звездочка тяговая приводная/01.560.010 Звездочка тяговая приводная.SLDASM
01.560.010 Звездочка тяговая приводная/Полумуфта СБ.SLDASM
01.560.010 Звездочка тяговая приводная/Штифт спредохр.SLDPRT
01.560.010 Звездочка тяговая приводная/Винт М10х20-11738-84.SLDPRT
01.560.010 Звездочка тяговая приводная/Подш 4074913.SLDPRT
01.560.010 Звездочка тяговая приводная/Втулка.SLDPRT
01.560.010 Звездочка тяговая приводная/Шайба 8.65Г.099 ГОСТ 6402-70.SLDPRT
01.560.010 Звездочка тяговая приводная/Кулачок полумуфты.SLDPRT
01.560.010 Звездочка тяговая приводная/Болт M8-6gx35.46.099 ГОСТ 7798-70.SLDPRT
01.560.010 Звездочка тяговая приводная/Втулка1 штифта пред.SLDPRT
01.560.010 Звездочка тяговая приводная/Шайба 10.65Г.099 ГОСТ 6402-70.SLDPRT
01.560.010 Звездочка тяговая приводная/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
