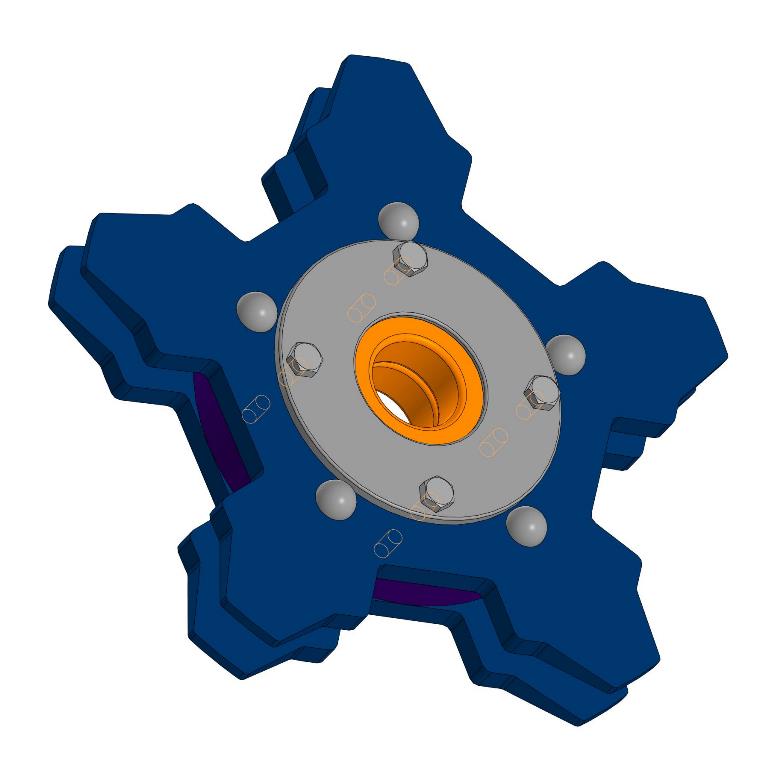

Габаритная модель с подробной деталировкой в масштабе 1:1. Состоит из 5 деталей. Создана путём обмера штангенциркулем реальной детали. Звёздочка используется на поворотных углах цепи транспортёра ТСН-160, для уборки навоза в помещениях содержания крупного рогатого скота.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- 3d модель угловой звёздочки ТСН-160.110
3d модель угловой звёздочки ТСН-160.110
0
3
60
1
0
20
Сообщить о проблеме
Автор
Александр
Овчинников
Дата
10.02.2024
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Внутренняя пластина звёздочки ТСН-160.110.m3d
-
Заклёпка D12x90.m3d
-
Наружная пластина звёздочки ТСН-160.110.m3d
-
Подшипник качения 308 - Втулка капролоновая 308.m3d
-
-
ТСН-160.110 - Звёздочка угловая.a3d
-
ТСН-160.110-010 - Крышка подшипника.m3d
