Цепь скребковая КСГС-8

Конвейер скребковый типа КСГС-8 предназначен для транспортирования и распределения по бункерам антрацита, рядового угля и продуктов их обогащения крупностью не более 300 мм на горизонтальных участках или транспортирования под углом не более 40о.

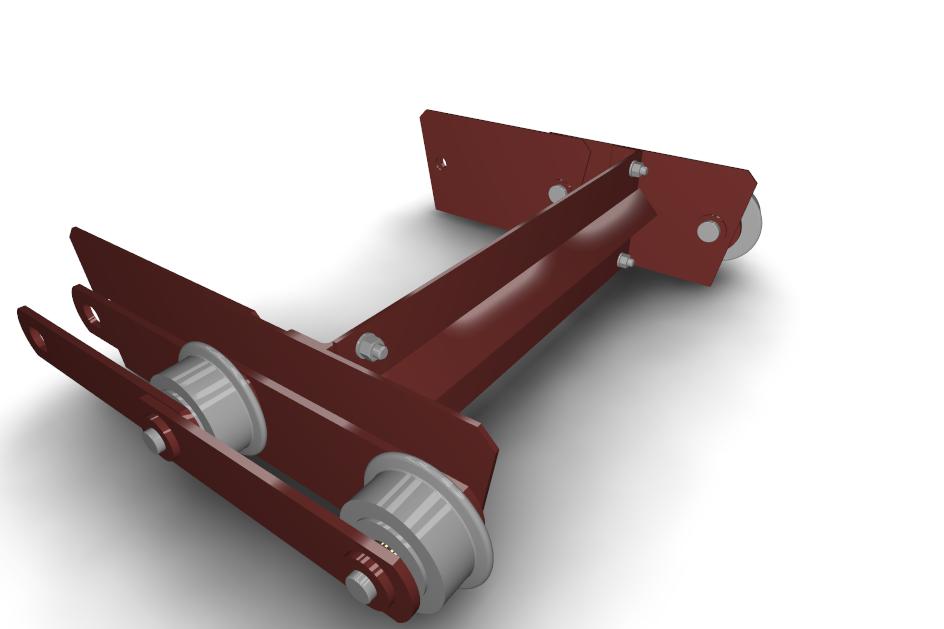

Тяговый орган ящичного типа состоящий из двух втулочно-катковых цепей со скребками и подвижными бортами.
Ширина скребка – 800 мм.
Высота скребка – 240 мм.
Шаг цепи – 320 мм.
Шаг скребков – 640 мм.

Состав: 3D Сборка, 3D модели деталей, Сборочный чертеж (СБ), Сборочные единицы (Щека, скребок), деталировка (Каток, пластина наружняя, пластина внутренняя, палец, втулка, шайба), PDF

Софт: КОМПАС-3D 19.1
