Цепь скребкового конвейера СКР11-60Б

Цепь скребковая применяется на скребковом конвейере, как исполнительный орган для перемещения грузов.

Характеристики
длина отрезка, мм 2560
тип цепи разборная
калибр и шаг цепи, мм Р2х80
разрывное усилие звеньев, т 29
шаг скребков, мм 640
длина скребка, мм 330
количество скребков на отрезке, шт 4

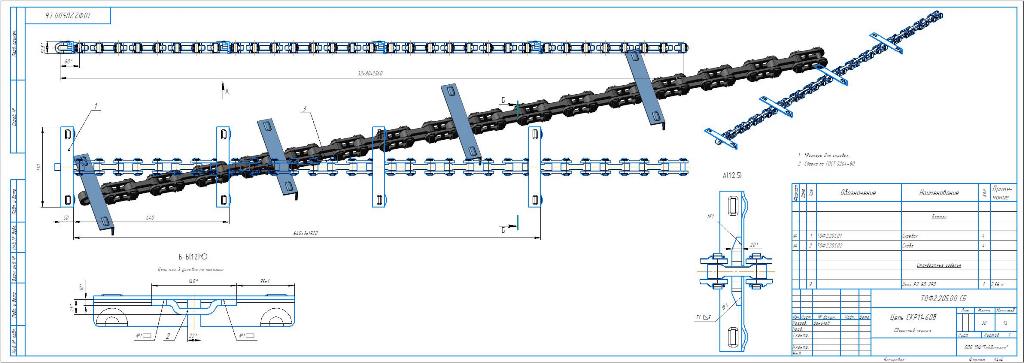

Состав: 3D Сборка, 3D модели деталей, Сборочный чертеж (СБ), деталировка (Скоба, скребок) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Цепь СКР11-60Б\Thumbs.db
Цепь СКР11-60Б\Скоба _ ТОФ2.205.02.cdw
Цепь СКР11-60Б\Скоба.m3d
Цепь СКР11-60Б\Скребок _ ТОФ2.205.01.cdw
Цепь СКР11-60Б\Скребок.m3d
Цепь СКР11-60Б\Цепь СКР11-60Б _ ТОФ2.205.00.cdw
Цепь СКР11-60Б\Цепь СКР11-60б.a3d
Цепь СКР11-60Б\Цепь СКР11-60б.jpg
Цепь СКР11-60Б\Цепь тяговая Р2-80-290\Звено.m3d
Цепь СКР11-60Б\Цепь тяговая Р2-80-290\Ролик.m3d
Цепь СКР11-60Б\Цепь тяговая Р2-80-290\Цепь тяговая Р2-80-290.a3d
Цепь СКР11-60Б\Цепь тяговая Р2-80-290\Щека.m3d
Цепь СКР11-60Б\Цепь тяговая Р2-80-290
Цепь СКР11-60Б
