Цепь скребковая

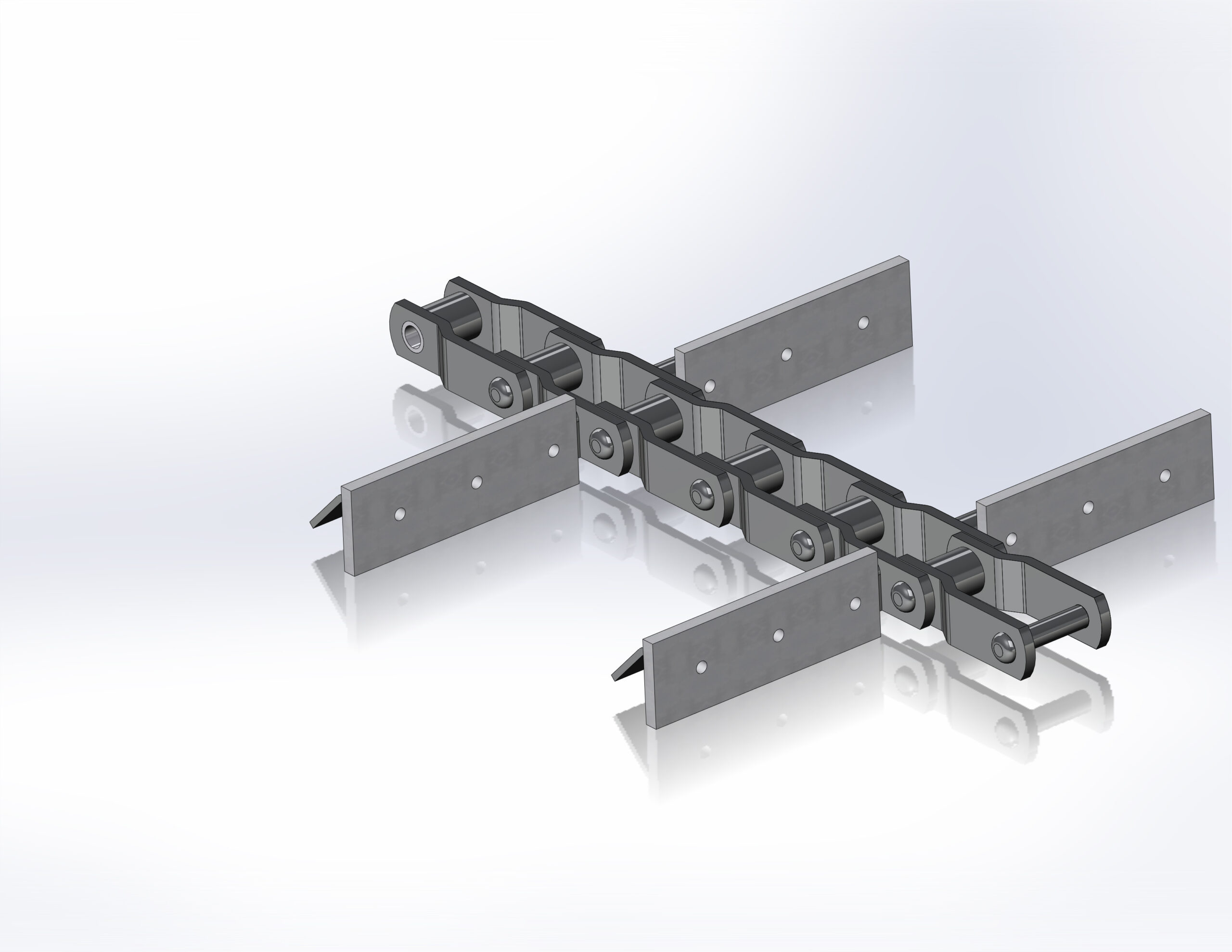

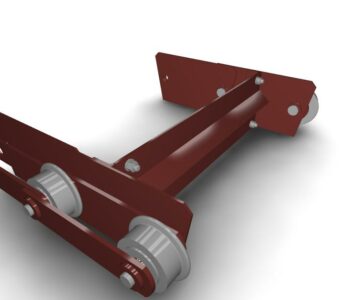

Цепь скребковая применяется на скребковом конвейере, как исполнительный орган для перемещения грузов, Шаг цепи 100мм., высота скребка 62мм., габаритная ширина 473мм.

Состав: 3D Сборка, 3D модели деталей, чертёж сборочный, деталировка

Софт: SolidWorks 2018

Файлы:
Уголок.SLDPRT
Скребок.SLDPRT
Полузвено СБ.SLDDRW
Пластина.SLDPRT
звено СБ скребковое.SLDASM
Цепь скребковая СБ.SLDASM
Ролик.SLDPRT
Втулка.SLDPRT
Ось.SLDDRW
цепь СБ.SLDDRW
Ось.SLDPRT
звеноСБ.SLDASM
tsepi_privodnye_rolikovye_i_vtulochnye_obshchie_tekhnicheskie_usloviya.pdf
Цепь СБ.SLDASM
Полузвено.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Цепь скребковая КСГС-8
Рейтинг: 200
Софт: КОМПАС-3D 19.1
Состав: 3D Сборка, 3D модели деталей,
0
0
0
68
Цепь скребковая КСГС-8

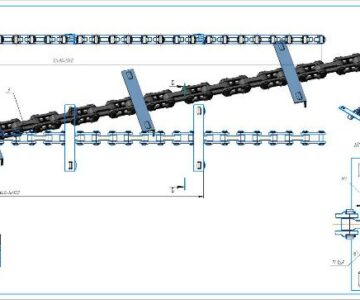

Цепь скребкового конвейера СКР11-60Б
Рейтинг: 50
Софт: КОМПАС-3D 16.1
Состав: 3D Сборка, 3D модели деталей,
0
7
2
568
Цепь скребкового конвейера СКР11-60Б

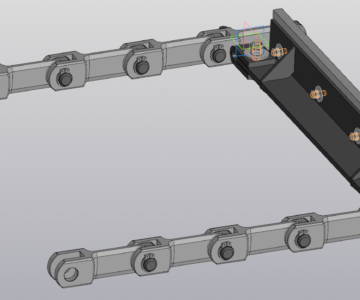

Участок скребкового зольного транспортёра на вильчатой цепи MCV 14218-CN
