Участок скребкового зольного транспортёра на вильчатой цепи MCV 14218-CN

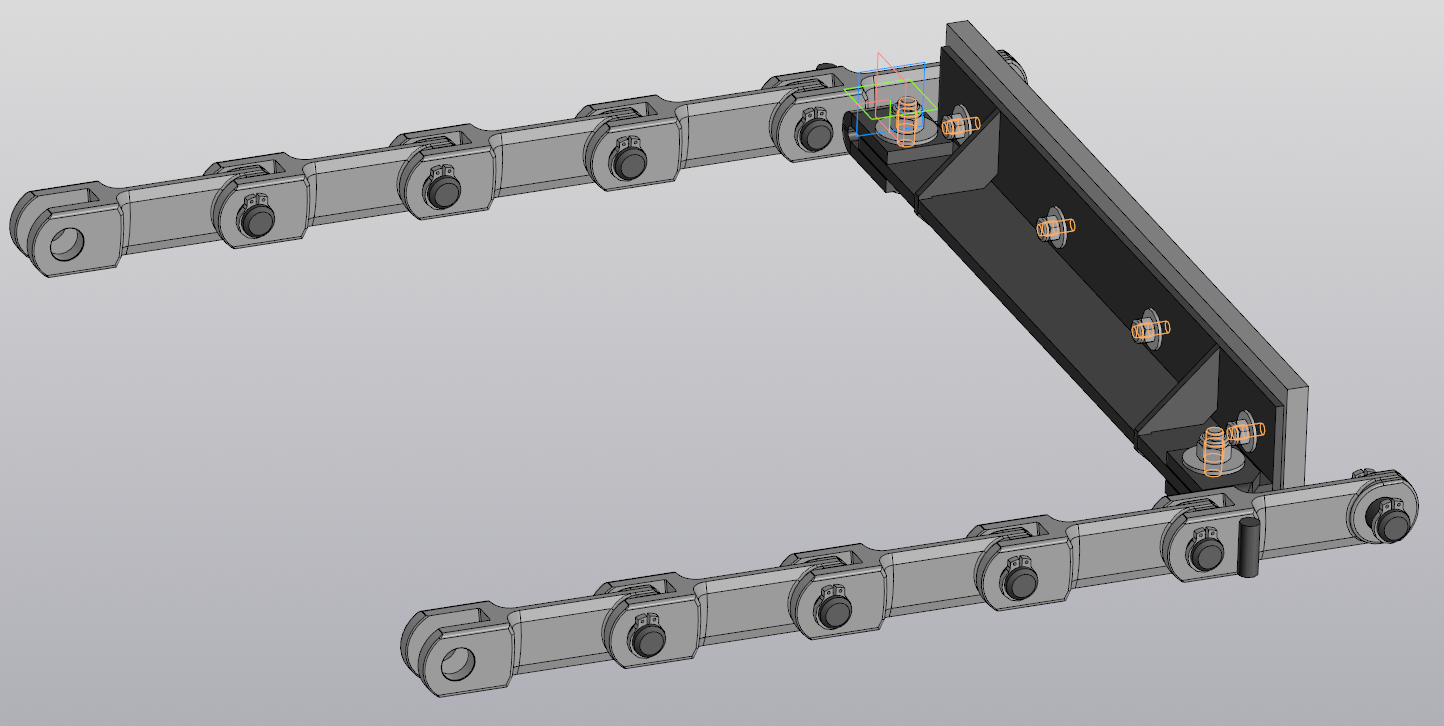

Сборка и 3D модели сегмента скребкового транспортера (ширина скребка - 610 мм) на двух тяговых вильчатых цепях MCV 14218-C (шаг 142 мм). Выполнялось для подбора аналога и замены цепей.

Состав: 3D модель, СБ, деталировка

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Машиностроение и механика
Детали машин
Участок скребкового зольного транспортёра на вильчатой цепи MCV 14218-CN

Участок скребкового зольного транспортера на вильчатой цепи/

Участок скребкового зольного транспортера на вильчатой цепи/1111.01.00 СБ Скребок.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.00.00 СБ Участок скребкового зольного транспортёра.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.01.02 Пластина.cdw

Участок скребкового зольного транспортера на вильчатой цепи/Thumbs.db

Участок скребкового зольного транспортера на вильчатой цепи/1111.01.01 Основание.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.01.04 Накладка.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.01.03 Ребро.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.00.02 Кронштейн.cdw

Участок скребкового зольного транспортера на вильчатой цепи/Модели/

Участок скребкового зольного транспортера на вильчатой цепи/Модели/Кольцо.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.01.04 Накладка.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.00.00 СБ Участок цепи в сборе.a3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.01.01 Основание.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.00.02 Кронштейн.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.01.03 Ребро.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.01.02 Пластина.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.01.00 СБ Скребок.a3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.00.01 Звено вильчатой цепи.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.00.03 Упор.m3d

Участок скребкового зольного транспортера на вильчатой цепи/Модели/1111.00.04 Палец.m3d

Участок скребкового зольного транспортера на вильчатой цепи/1111.00.01 Звено вильчатой цепи.cdw

Участок скребкового зольного транспортера на вильчатой цепи/1111.00.04 Палец.cdw
