Гирлянда нижняя ЛК-1400

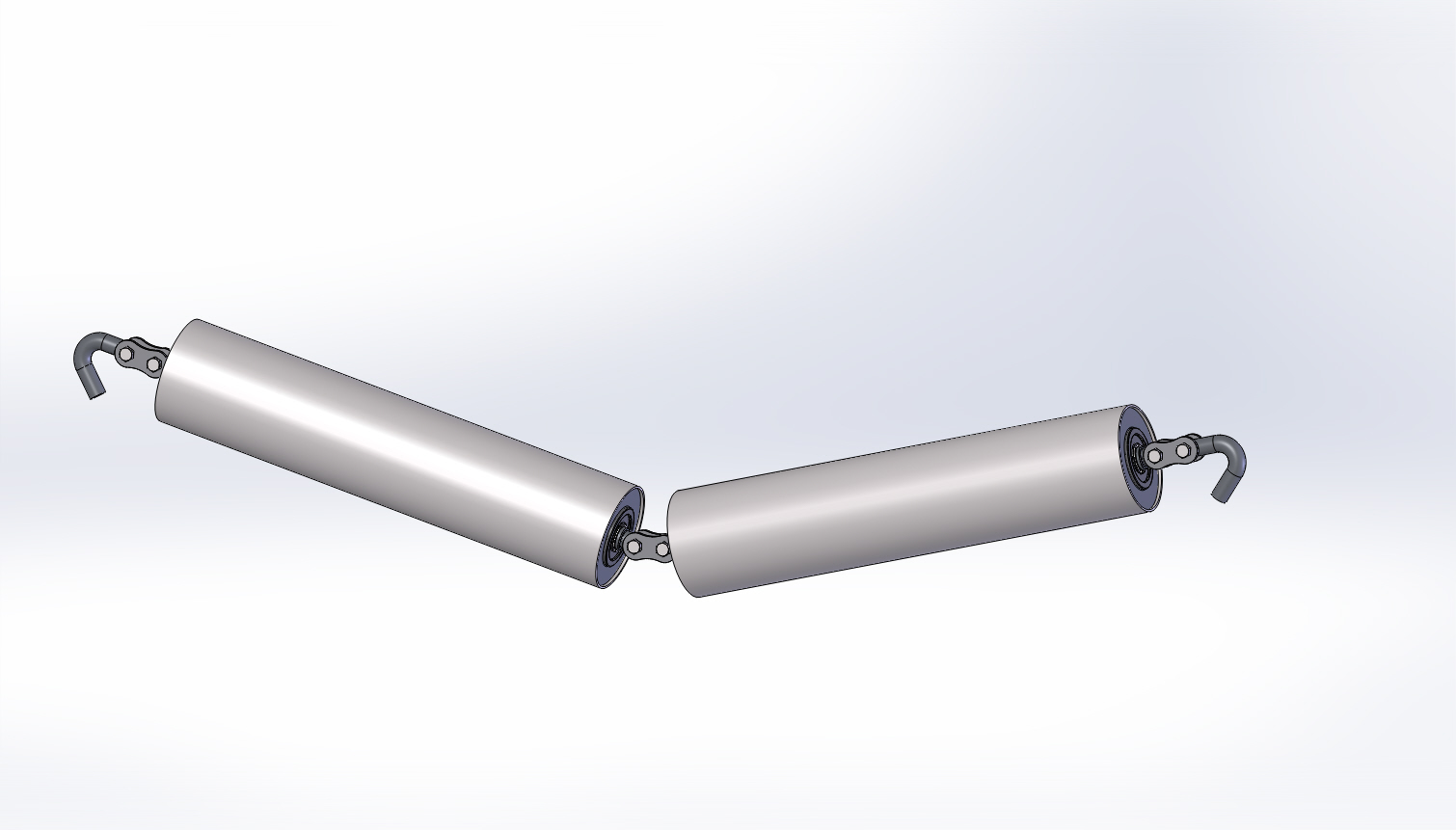

Гирлянда нижняя ЛК-1400 служит для направления нижний ветви ленты конвейера. Ширина используемой ленты - 1400 мм; ролик диаметром - 159 мм.; длина ролика - 720 мм.; растояние между точками крепления на ставе конвейера - 1747 мм; рабочий угол - 15 град.; диаметр крюков для крепления - 25 мм.; масса гирлянды - 35 кг.

Состав: 3D Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Гирлянда нижняя ЛК-1400/

01.000 Гирлянда нижняя ЛК-1400/01.000 Гирлянда нижняя ЛК-1400.SLDASM

01.000 Гирлянда нижняя ЛК-1400/01.000 Гирлянда нижняя ЛК-1400.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.000 Гирлянда нижняя ЛК-1400.spfpdm

01.000 Гирлянда нижняя ЛК-1400/01.001 Планка.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.001 Планка.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/01.002 Крюк.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.002 Крюк.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/01.100 Ролик.SLDASM

01.000 Гирлянда нижняя ЛК-1400/01.100 Ролик.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.100 Ролик.spfpdm

01.000 Гирлянда нижняя ЛК-1400/01.110 Ось.SLDASM

01.000 Гирлянда нижняя ЛК-1400/01.110 Ось.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.110 Ось.spfpdm

01.000 Гирлянда нижняя ЛК-1400/01.111 Полуось.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.111 Полуось.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/01.112 Труба.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.112 Труба.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/01.120 Корпус.SLDASM

01.000 Гирлянда нижняя ЛК-1400/01.120 Корпус.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.120 Корпус.spfpdm

01.000 Гирлянда нижняя ЛК-1400/01.121 Обечайка.SLDDRW

01.000 Гирлянда нижняя ЛК-1400/01.121 Обечайка.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Болт М12-6gх65.88.019 ГОСТ 7798-70.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Внутренняя обойма 307-J.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Корпус подшипника 159-307-J.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Лабиринтное уплотнение 307-J (черное).SLDASM

01.000 Гирлянда нижняя ЛК-1400/Наружняя обойма 307-J.SLDPRT

01.000 Гирлянда нижняя ЛК-1400/Подшипник 180307 ГОСТ 8882-75.SLDPRT
