Конвейер ленточный 4 м длиной для перемещения мешков

Конвейер ленточный 4 м длиной для перемещения мешков

943

800

3D модель Конвейер ленточный 4 м длиной для перемещения мешков

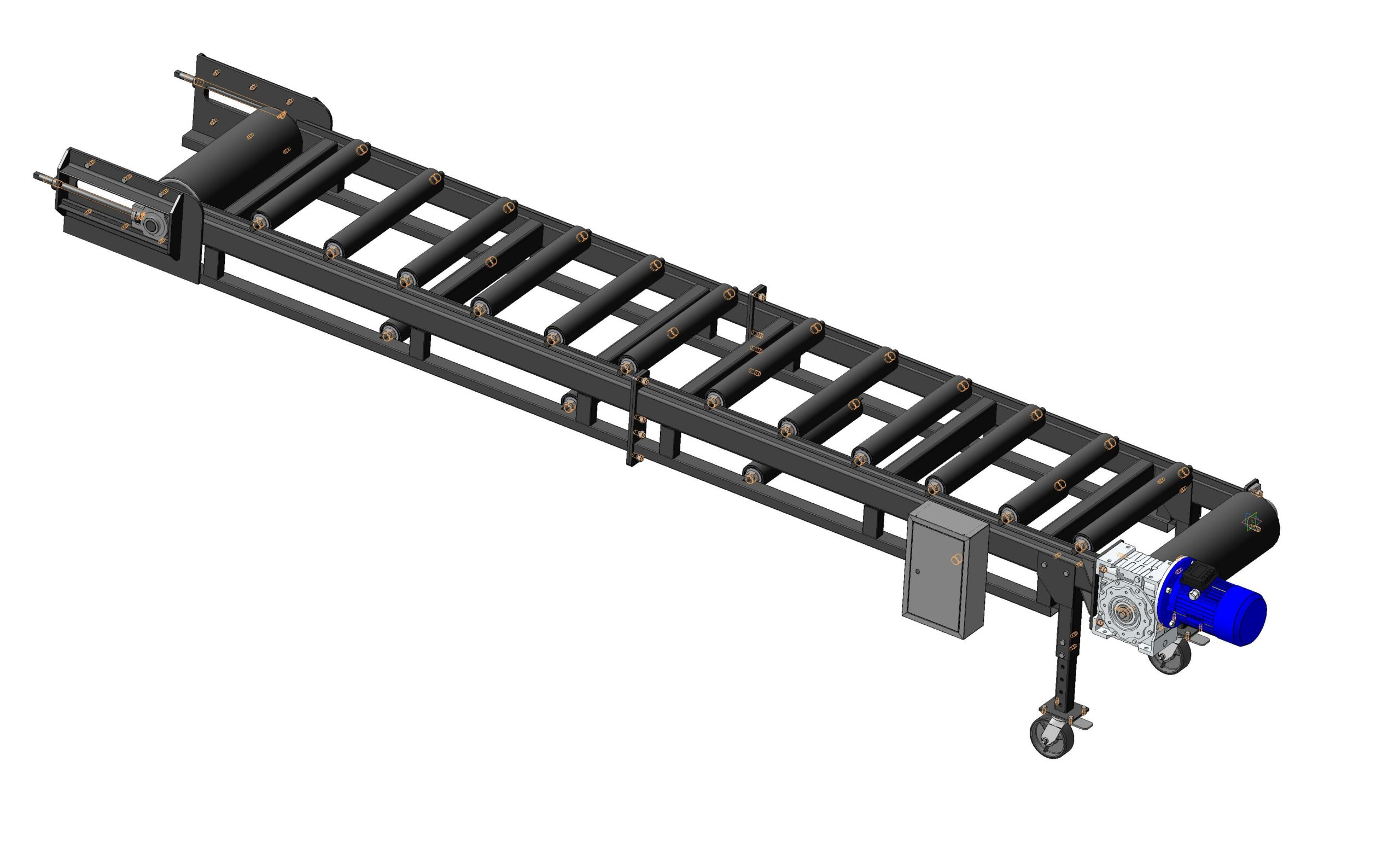

Конвейер ленточный 4 м длинной для Перемещения мешков с углем по 50 кг с регулировкой высоты и угла наклона за счет колес ,с Червячным мотор-редуктор NMRV 110-60 ( электродвигатель Motovario 100) Максимально прост в изготовлении и очень технологичен . Вторую опору должен был предусмотреть заказчик .

3D Модели Конвеер ленточный ленточный конвейер

Автор

Константин Саенко

Дата

02.03.2018

Язык

Русский

Состав

Сборочные чертежи 3д модели все в компасе чертежи сохраненные в JPG Файлы для плазмы или лазера , ведомость материалов (полный комплект для производства )

Софт

КОМПАС-3D 16,1 Как открыть?
