Конвейер ленточный 3.3х1х0.95 м

0
1
49
0
0
50
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м
Чертеж Конвейер ленточный 3.3х1х0.95 м

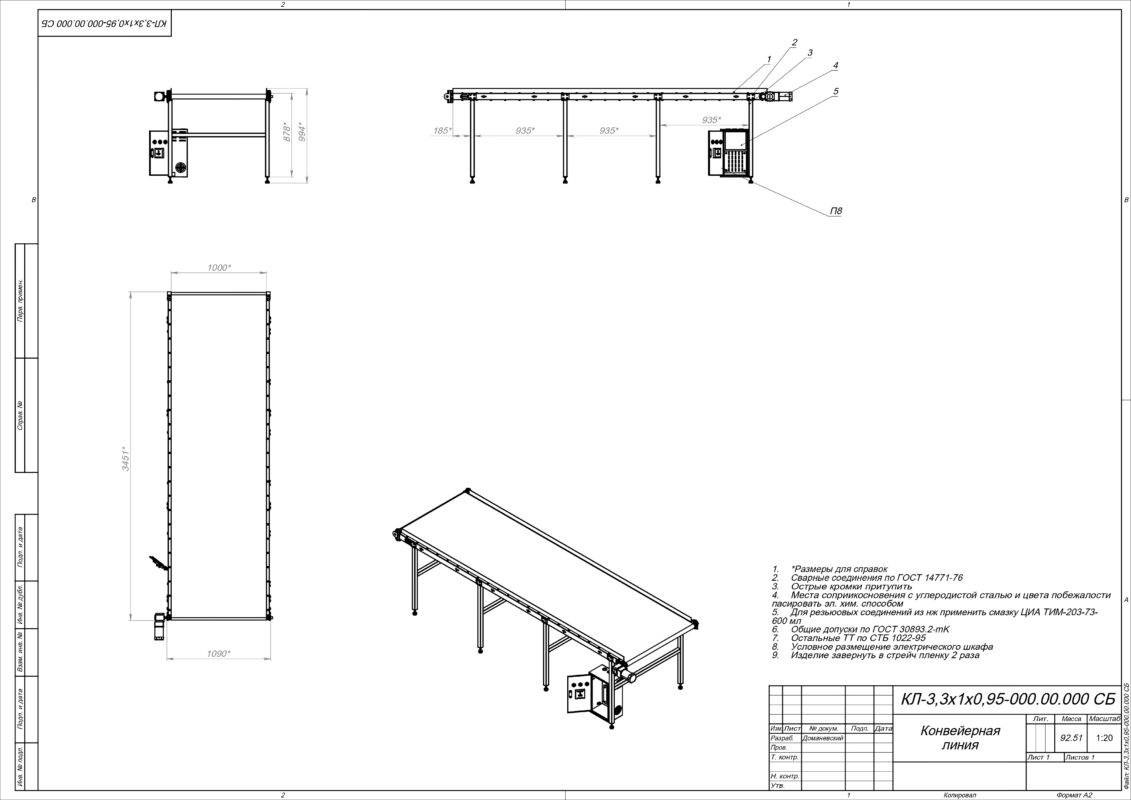

Комплект чертежей на ленточный конвейер с габаритными размерами 3300х1000х950 мм
Содержит DXF и PDF каждого чертежа а так же развертки для станков лазерной/плазменной резки, спецификации в компасе

Конвеер ленточный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Vladimir Domanevskiy
Дата
11.07.2025
Язык
Русский
Состав

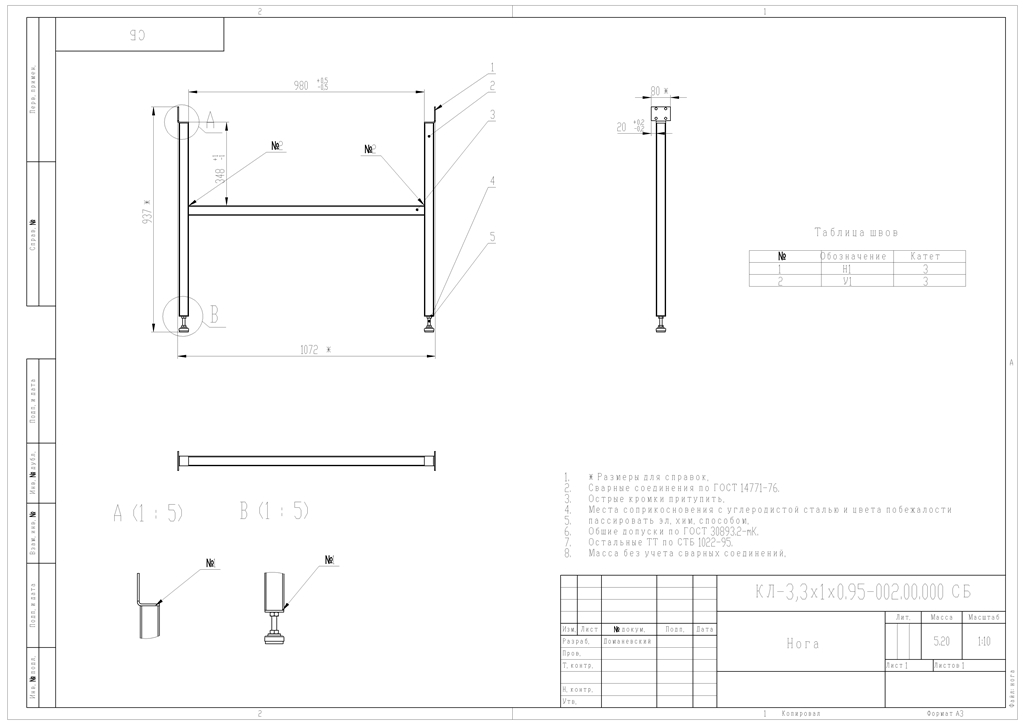

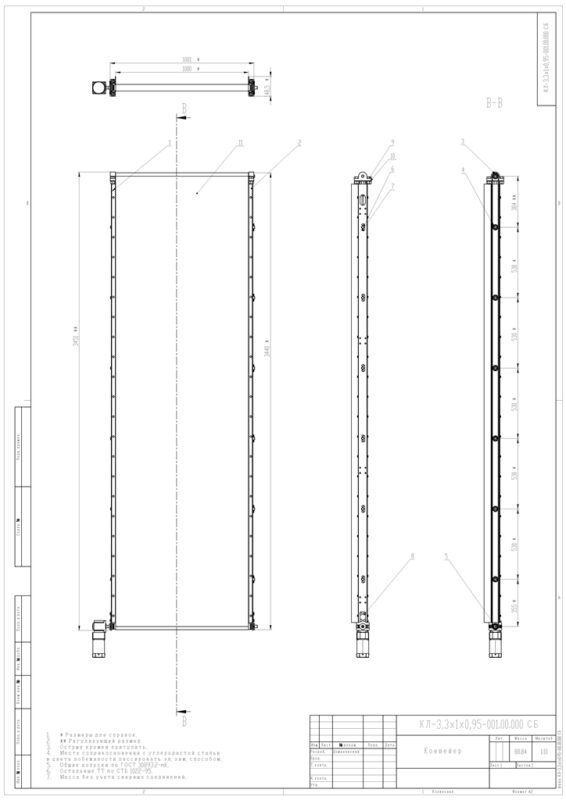

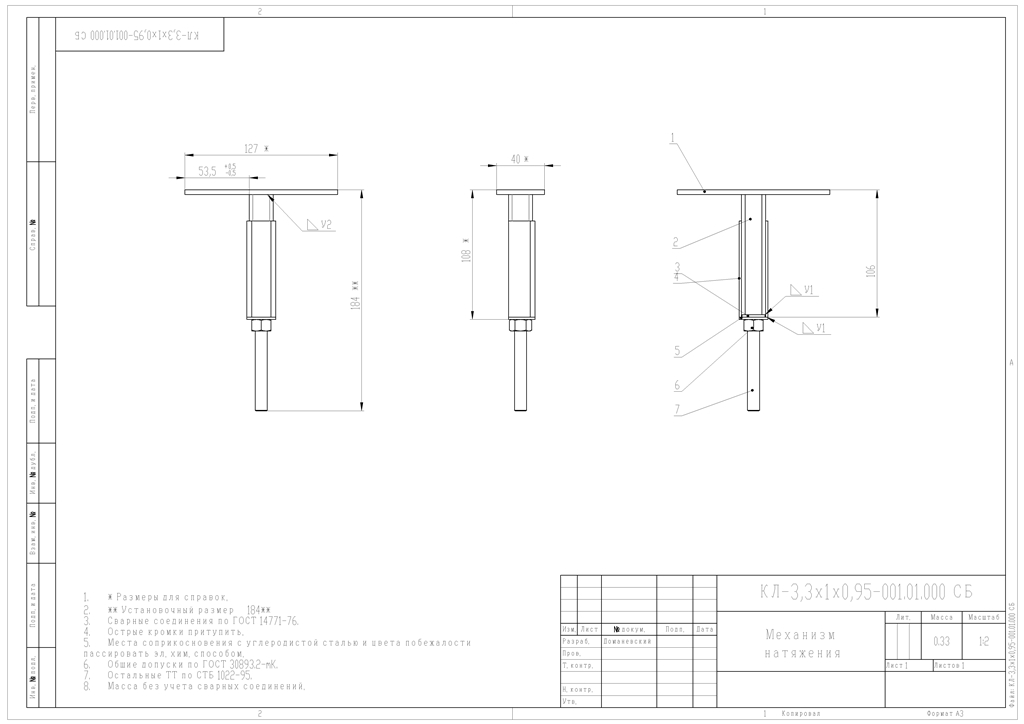

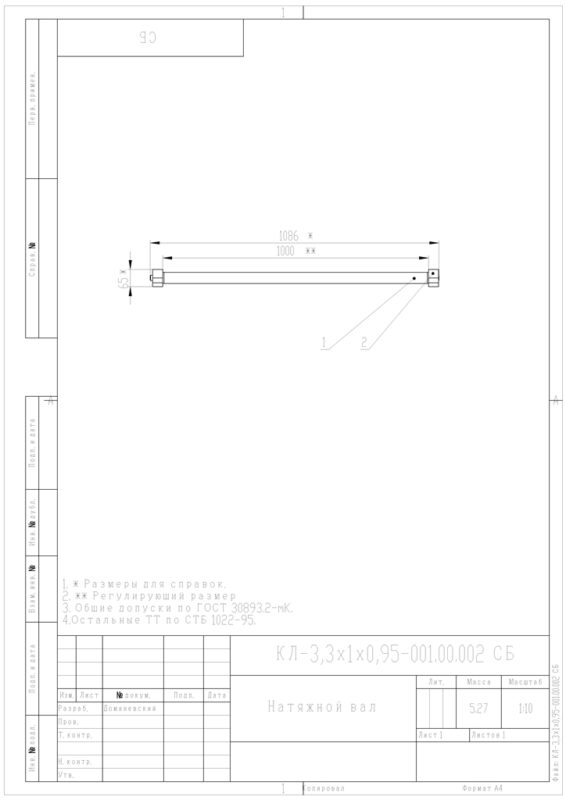

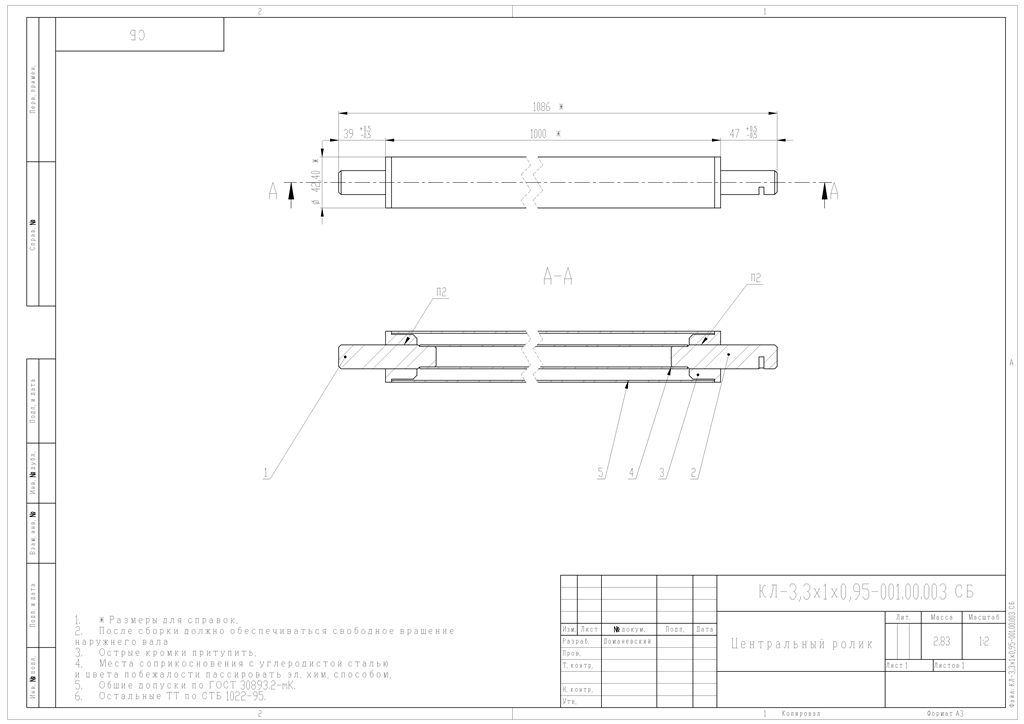

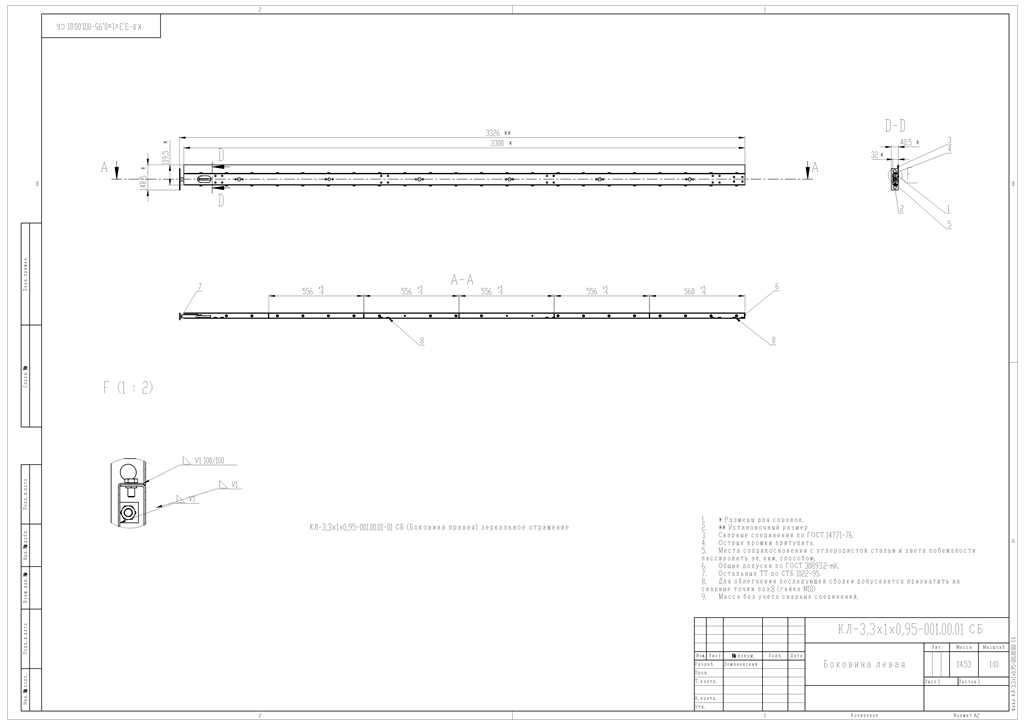

Общий сборочный(СБ), спецификация, боковина(СБ), центральный вал(СБ), вал натяжения(СБ), механизм натяжения(СБ), ноги(СБ), Спецификации
Софт
AutoCAD 2020 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • КЛ-3,3х1х0,95-002.00.000 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-002.00.000 СП.cdw
      • КЛ-3,3х1х0,95-002.00.001.DXF
      • КЛ-3,3х1х0.95-002.00.000 СБ.DXF
      • КЛ-3,3х1х0.95-002.00.004.DXF
    • PDF
      • КЛ-3,3х1х0,95-002.00.000 СП.pdf
      • КЛ-3,3х1х0,95-002.00.001.pdf
      • КЛ-3,3х1х0.95-002.00.000 СБ.pdf
      • КЛ-3,3х1х0.95-002.00.004.pdf
    • DXF
      • КЛ-3,3х1х0.95-002.00.001.dxf
      • КЛ-3,3х1х0.95-002.00.004.dxf
  • КЛ-3,3х1х0,95-001.01.000 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-001.01.000 СБ.DXF
      • КЛ-3,3х1х0,95-001.01.000 СП.cdw
      • КЛ-3,3х1х0,95-001.01.001.DXF
      • КЛ-3,3х1х0,95-001.01.003.DXF
      • КЛ-3,3х1х0,95-001.01.004.DXF
      • КЛ-3,3х1х0,95-001.01.005.DXF
    • PDF
      • КЛ-3,3х1х0,95-001.01.000 СП.pdf
      • КЛ-3,3х1х0,95-001.01.001.PDF
      • КЛ-3,3х1х0,95-001.01.003.pdf
      • КЛ-3,3х1х0,95-001.01.004.pdf
      • КЛ-3,3х1х0,95-001.01.005.pdf
    • DXF
      • КЛ-3,3х1х0,95-001.01.001.DXF
      • КЛ-3,3х1х0,95-001.01.003.DXF
      • КЛ-3,3х1х0,95-001.01.004.DXF
      • КЛ-3,3х1х0,95-001.01.005.DXF
  • КЛ-3,3х1х0,95-001.00.003 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-001.00.003 СБ.DXF
      • КЛ-3,3х1х0,95-001.00.003 СП.cdw
      • КЛ-3,3х1х0,95-001.00.003.01.DXF
      • КЛ-3,3х1х0,95-001.00.003.02.DXF
      • КЛ-3,3х1х0,95-001.00.003.03.DXF
    • PDF
      • КЛ-3,3х1х0,95-001.00.003 СБ.pdf
      • КЛ-3,3х1х0,95-001.00.003 СП.pdf
      • КЛ-3,3х1х0,95-001.00.003.01.pdf
      • КЛ-3,3х1х0,95-001.00.003.02.pdf
      • КЛ-3,3х1х0,95-001.00.003.03.pdf
  • КЛ-3,3х1х0,95-001.00.002 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-001.00.002 СБ.DXF
      • КЛ-3,3х1х0,95-001.00.002 СП.cdw
    • PDF
      • КЛ-3,3х1х0,95-001.00.002 СБ.pdf
      • КЛ-3,3х1х0,95-001.00.002 СП.pdf
  • КЛ-3,3х1х0,95-001.00.001 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-001.00.001 СБ.DXF
      • КЛ-3,3х1х0,95-001.00.001 СП.cdw
      • КЛ-3,3х1х0,95-001.00.001.01.DXF
      • КЛ-3,3х1х0,95-001.00.001.02.DXF
      • КЛ-3,3х1х0,95-001.00.001.04.DXF
    • PDF
      • КЛ-3,3х1х0,95-001.00.001 СБ.pdf
      • КЛ-3,3х1х0,95-001.00.001 СП.pdf
      • КЛ-3,3х1х0,95-001.00.001.01.pdf
      • КЛ-3,3х1х0,95-001.00.001.02.pdf
      • КЛ-3,3х1х0,95-001.00.001.04.pdf
    • DXF
      • КЛ-3,3х1х0,95-001.00.001.01.DXF
      • КЛ-3,3х1х0,95-001.00.001.02.DXF
      • КЛ-3,3х1х0,95-001.00.001.04.DXF
  • КЛ-3,3х1х0,95-001.00.000 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-001.00.000 СП.cdw
      • КЛ-3,3х1х0,95-001.00.001.DXF
      • КЛ-3,3х1х0.95-001.00.000 СБ.DXF
    • PDF
      • КЛ-3,3х1х0,95-001.00.001.pdf
      • КЛ-3,3х1х0.95-001.00.000 СБ.pdf
    • DXF
      • КЛ-3,3х1х0,95-001.00.001.DXF
  • КЛ-3,3х1х0,95-000.00.000 СБ
    • Чертежи
      • КЛ-3,3х1х0,95-000.00.000 СБ.DXF
      • КЛ-3,3х1х0,95-000.00.000 СП.cdw
    • PDF
      • КЛ-3,3х1х0,95-000.00.000 СБ.pdf
      • КЛ-3,3х1х0,95-000.00.000 СП.pdf
