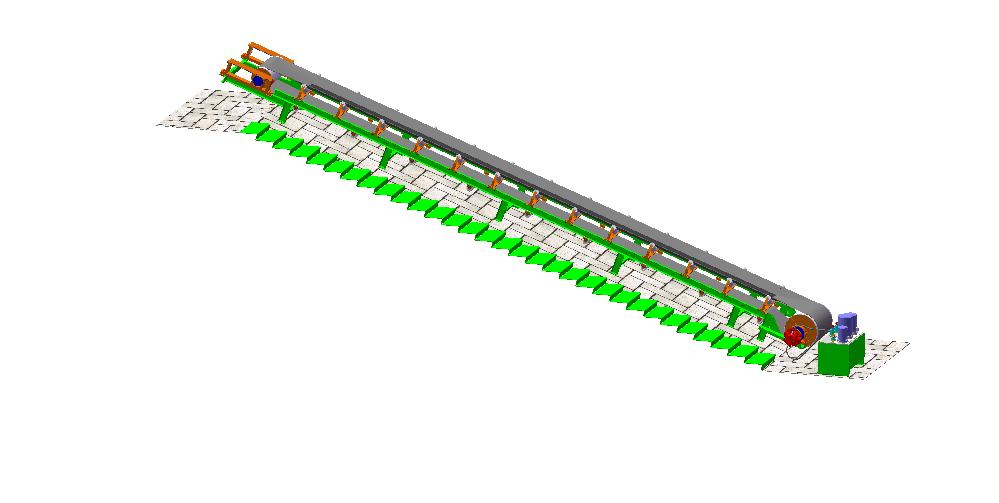

Конвейер ленточный с гидроприводом КЛ-1 СБ

Конвейер наклонный ленточный КЛ-1 СБ включает в себя тяговую ленту; роликовые опорные устройства; приводное устройство (гидронасос с гидростанцией и приводной барабан); винтовое натяжное устройство и станину на которой крепятся все узлы конвейера
1. Режим работы ……………………………….………. круглосуточный
2. Условия эксплуатации ………………………………. угольные карьеры
3. Насыпная плотность кускового угля …………………. 0,8 т/м3
4. Группа абразивности ………………………………….…. В
5. Допустимый угол подъема конвейера ……………..…. 18°
6. Длина конвейера ………………………………………..…. 20 м
7. Производительность конвейера ……….………………. 450 м3/час
8. Гидромотор ……………………………………………….... MРФ630/25
9. Угловая скорость гидромотора ………………………… 60 об/мин
10. Крутящий момент гидромотора ………………….…… 1500 Н•м
11. Гидронасос ………..… аксиально-поршневой НАРФ74М-224/32
12. Рабочее давление гидронасоса ………………………….. 200 атм
13. Подача гидронасоса ………………………………………. 30 л/мин
14. Электродвигатель гидронасоса ……………………..…. АИР 180 М4
15. Мощность электродвигателя гидронасоса ……..……. 11 кВт

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
КЛ-1.01.104 Перемычка.SLDPRT
КЛ-1.01.001-01 Балка.SLDPRT
Настил.SLDPRT
Лента.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гайка М36-7Н ГОСТ 5915-70.SLDPRT
Роликоопора ЖГ100-127-30.SLDPRT
ДКМ 16.SLDASM
КЛ-1.01.100 СБ Стойка.SLDASM
КЛ-1.01.001 Балка.SLDPRT
КЛ-1.01.101-01 Стойка.SLDPRT
КЛ-1.03.005 Подкос.SLDPRT
Барабан неприводной105080-80.SLDPRT
Ниппель 16 со сферой ДКМ.SLDPRT
Шайба 24Т 65Г 019 ГОСТ 6402-70.SLDPRT
Роликоопора НГ-100-127.SLDPRT
Штуцер переходной М24- М27х1,5.SLDPRT
КЛ-1.03.001 Связь.SLDPRT
КЛ-1.03.005-01 Планка.SLDPRT
Гидромотор МРФ-630.25М1.SLDPRT
КЛ-1.03.002 Балка.SLDPRT
Устройство винтовое натяжное 10050-80-50.SLDPRT
Рукав 16х3.SLDPRT
КЛ-1.03.003Планка.SLDPRT
КЛ-1.01.102 Связь.SLDPRT
КЛ-1.02.001 Балка.SLDPRT
КЛ-1.03.005 Планка.SLDPRT
КЛ-1.03.000 СБ Рама привода.SLDASM
КЛ-1.01.101 Стойка.SLDPRT
Рукав 16х2.SLDPRT
КЛ-1.02.103 Накладка.SLDPRT
КЛ-1.02.104 Балка.SLDPRT
Шайба 16.02,016 ГОСТ 10906-78.SLDPRT
КЛ-1.03.004 Фланец.SLDPRT
Гайка 16-27х1,5 S-32.SLDPRT
Гайка М24-7Н.36.019 ГОСТ 5915-70.SLDPRT
Болт М20-8gх50.88.019 ГОСТ 7798-70.SLDPRT
КЛ-1.02.001-01 Балка.SLDPRT
Болт М16-8gх40.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх70.36.019 ГОСТ 7798-70.SLDPRT
КЛ-1.01.103 Основание.SLDPRT
КЛ-1 СБ Конвейер ленточный.SLDASM
Болт М16-8gх50.36.019 ГОСТ 7798-70.SLDPRT
Рукав РВД 16 3.SLDASM
Муфта ММ-16 2SN.SLDPRT
КЛ-1.02.105 Накладка.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
КЛ-1.03.003-01 Планка.SLDPRT
КЛ-1.02.000 СБ Опора натяжки.SLDASM
Барабан приводной 10080Ф-120.SLDPRT
Болт М24-8gх120.88.019 ГОСТ 7798-70.SLDPRT
Рукав РВД 16 2.SLDASM
Штуцер 42хК.SLDPRT
Роликоопора ПГ100-127.SLDPRT
Гидростанция кирпичного пресса.SLDPRT
КЛ-1.02.102 Балка.SLDPRT
Болт М36-8gх150.36.019 ГОСТ 7798-70.SLDPRT
КЛ-1.01.000 СБ Став конвейера.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

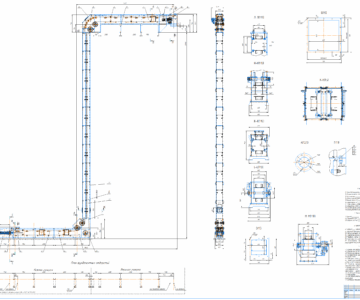

Конвейер ленточный крутонаклонный КЛ(К)-500
