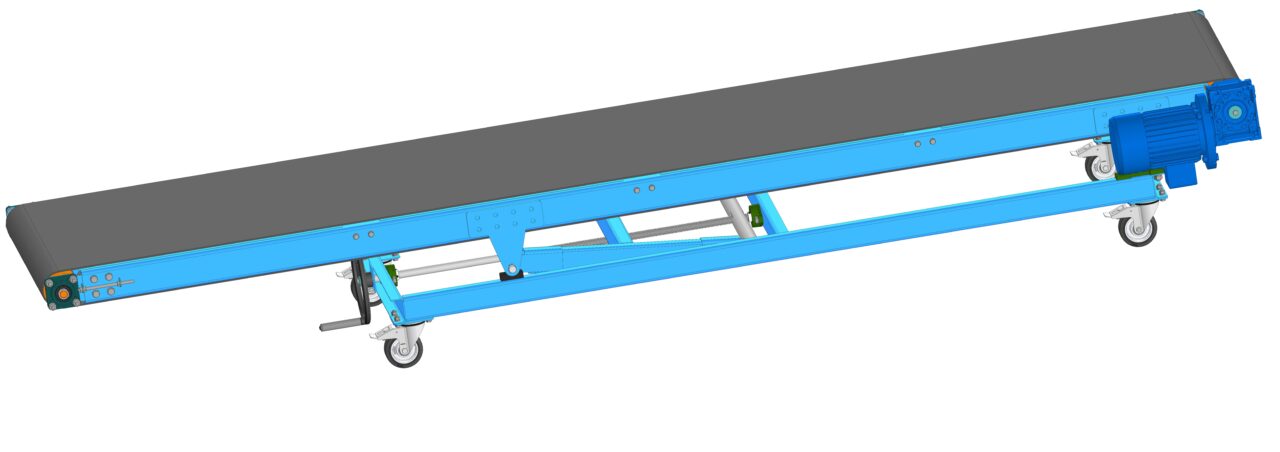

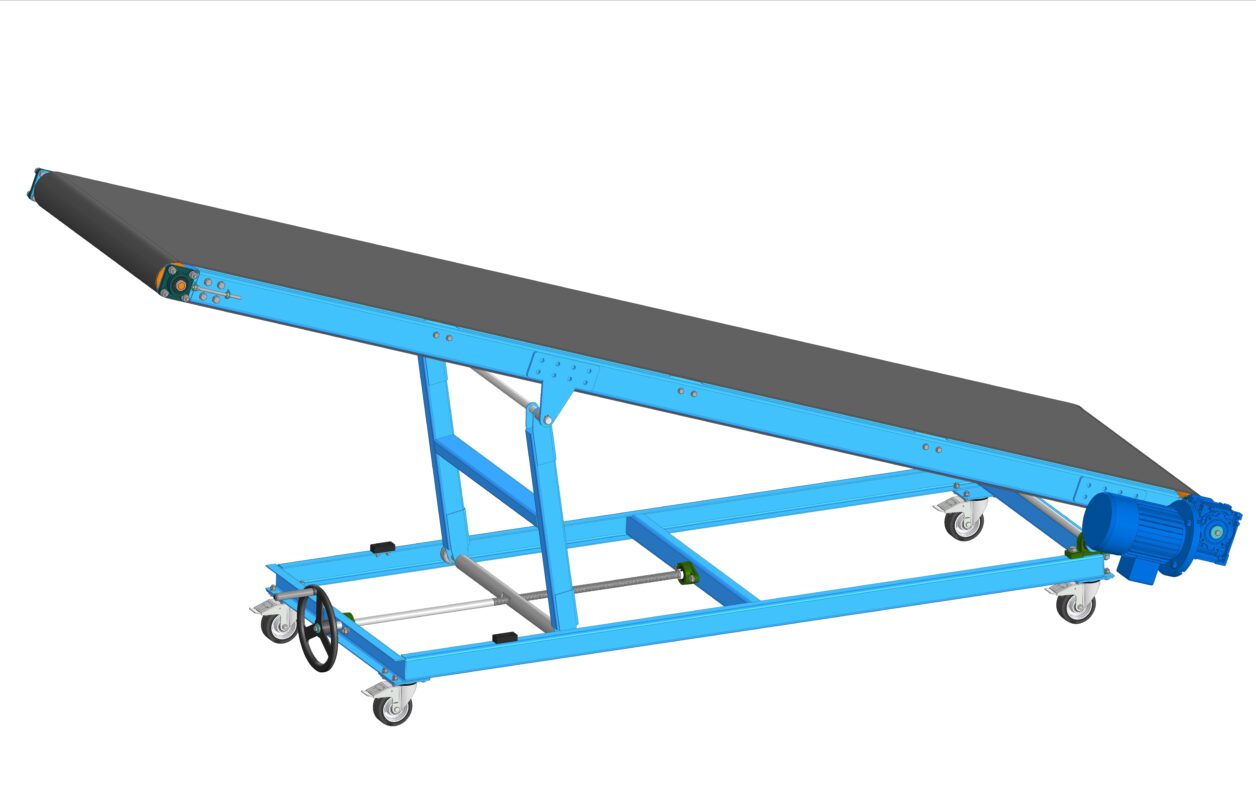

Ленточный наклонный транспортер 10 м/мин

0
2
86
1
0
80

Ленточный наклонный транспортер применяется для перемещения штучных грузов (коробки, мешки, детали) между разными уровнями предприятия или склада. Регулировка угла наклона позволяет изменять высоту подачи груза.
Характеристики:
- рабочая ширина 750 мм;
- длина 3200 мм;
- высота 400...1400 мм;
- угол наклона 0...20 град;
- мощность привода 0,55 кВт;
- скорость движения ленты 10 м/мин.


Сообщить о проблеме
Автор
user-avatar Сергей
Дата
10.08.2026
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 21 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-SM210.100.100 СБ - Штурвал.a3d SM210.100.100 СБ - Штурвал.a3d
        • icon-SM210.100.101 - Несущий диск.m3d SM210.100.101 - Несущий диск.m3d
        • icon-SM210.100.103 - Втулка.m3d SM210.100.103 - Втулка.m3d
        • icon-SM210.100.104 - Ось рукояти.m3d SM210.100.104 - Ось рукояти.m3d
        • icon-SM210.100.105 - Рукоять.m3d SM210.100.105 - Рукоять.m3d
        • icon-SM210.100.106- Кольцо.m3d SM210.100.106- Кольцо.m3d
      • icon-000.040.000 - Подъемник.a3d 000.040.000 - Подъемник.a3d
      • icon-000.040.001 - Вал подъема.m3d 000.040.001 - Вал подъема.m3d
      • icon-000.040.002 - Труба 40х40х3.m3d 000.040.002 - Труба 40х40х3.m3d
      • icon-000.040.003 - Щека.m3d 000.040.003 - Щека.m3d
      • icon-000.040.004 - Ось.m3d 000.040.004 - Ось.m3d
      • icon-000.040.005 - Втулка.m3d 000.040.005 - Втулка.m3d
      • icon-000.040.005 - Ось.m3d 000.040.005 - Ось.m3d
      • icon-000.041.000 - Штурвал с валом.a3d 000.041.000 - Штурвал с валом.a3d
      • icon-000.041.001 - Шайба.m3d 000.041.001 - Шайба.m3d
      • icon-000.030.000 - Подрамник.a3d 000.030.000 - Подрамник.a3d
      • icon-000.030.001 - Швеллер.m3d 000.030.001 - Швеллер.m3d
      • icon-000.030.002 - Косынка.m3d 000.030.002 - Косынка.m3d
      • icon-000.030.003 - Уголок.m3d 000.030.003 - Уголок.m3d
      • icon-000.030.004 - Ось.m3d 000.030.004 - Ось.m3d
      • icon-000.030.005 - Пластина.m3d 000.030.005 - Пластина.m3d
      • icon-000.040.007 - Втулка.m3d 000.040.007 - Втулка.m3d
        • icon-6002-2RS.m3d 6002-2RS.m3d
        • icon-BPEW 1001 0100.m3d BPEW 1001 0100.m3d
        • icon-BUS20x15x9x21_B.20x15x9x21.m3d BUS20x15x9x21_B.20x15x9x21.m3d
        • icon-GUMA AB100.m3d GUMA AB100.m3d
        • icon-hex bolt gradeab_iso_ISO 4014 - M8 x 55 x 22-S.m3d hex bolt gradeab_iso_ISO 4014 - M8 x 55 x 22-S.m3d
        • icon-Piasta AB73_AB73 CU.m3d Piasta AB73_AB73 CU.m3d
        • icon-torque nut 06_iso_ISO 7719-M8-S.m3d torque nut 06_iso_ISO 7719-M8-S.m3d
        • icon-Tulejka 19x15x21.5.m3d Tulejka 19x15x21.5.m3d
        • icon-WHAB100.a3d WHAB100.a3d
      • icon-NMRV050+ЭД80B5+Фланец .m3d NMRV050+ЭД80B5+Фланец .m3d
      • icon-UCF 204.m3d UCF 204.m3d
      • icon-UCFL 204.m3d UCFL 204.m3d
      • icon-UCP 204.m3d UCP 204.m3d
      • icon-Демпфер.m3d Демпфер.m3d
      • icon-Обечайка.m3d Обечайка.m3d
      • icon-Шпилька М8.m3d Шпилька М8.m3d
      • icon-000.010.000 - Рама.a3d 000.010.000 - Рама.a3d
      • icon-000.010.000 - Швеллер.m3d 000.010.000 - Швеллер.m3d
      • icon-000.010.002 - Труба 40х40х3.m3d 000.010.002 - Труба 40х40х3.m3d
      • icon-000.010.003 - Щека приводная.m3d 000.010.003 - Щека приводная.m3d
      • icon-000.010.004 - Пластина закладная.m3d 000.010.004 - Пластина закладная.m3d
      • icon-000.010.005 - Кронштейн натяжника.m3d 000.010.005 - Кронштейн натяжника.m3d
      • icon-000.010.006 - Дно.m3d 000.010.006 - Дно.m3d
      • icon-000.010.007 - Кронштейн ролика поддерживающего.m3d 000.010.007 - Кронштейн ролика поддерживающего.m3d
      • icon-000.010.008 - Ухо.m3d 000.010.008 - Ухо.m3d
      • icon-000.010.009 - Кожух.m3d 000.010.009 - Кожух.m3d
      • icon-000.020.001 - Ролик натяжной.m3d 000.020.001 - Ролик натяжной.m3d
      • icon-000.020.002 - Ролик поддерживающий.m3d 000.020.002 - Ролик поддерживающий.m3d
    • icon-Ленточный узел.a3d Ленточный узел.a3d
    • icon-Транспортер ленточный наклонный - 000.000.000.a3d Транспортер ленточный наклонный - 000.000.000.a3d
    • icon-Транспортер ленточный наклонный - 000.000.000.jpg Транспортер ленточный наклонный - 000.000.000.jpg
    • icon-Транспортер ленточный наклонный - 000.000.000.stp Транспортер ленточный наклонный - 000.000.000.stp
