Модель привода барабана ленточного конвейера

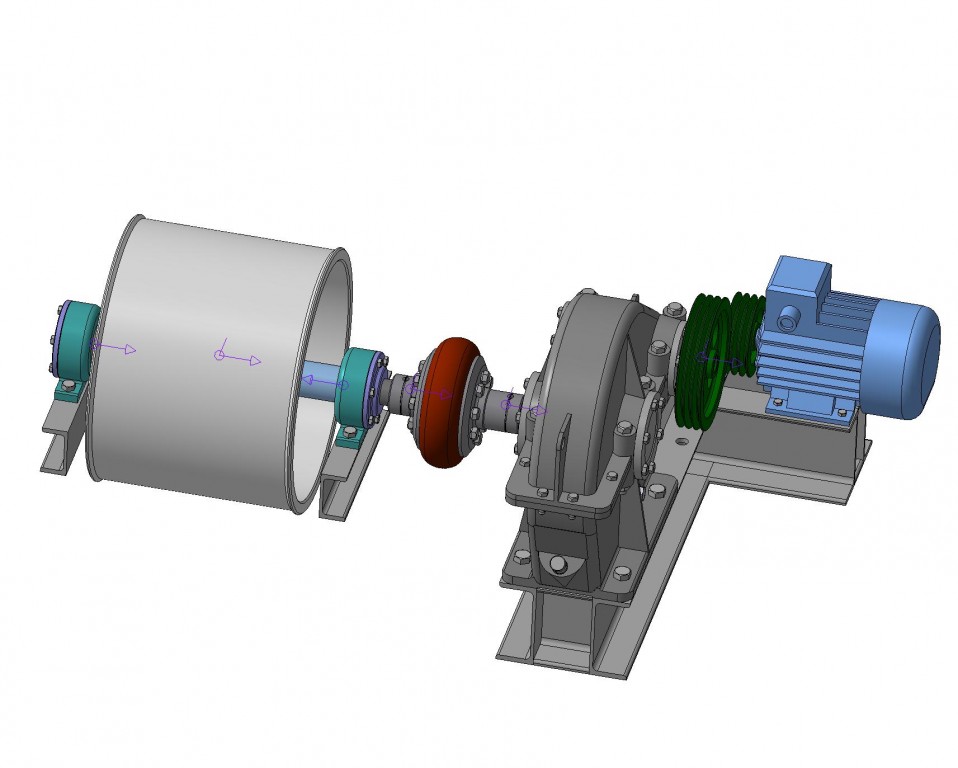

В состав 3D модели входят сборочные единицы - муфта с торообразной резиновой оболочкой, редуктор и 16 деталей (барабан, вал, втулки, крышки, швеллеры и пр.)
Редуктор цилиндрический прямозубый одноступенчатый
Передаточное число U = 5
Число зубьев шестерни Zш = 18
Число зубьев колеса Zк = 90
Модуль зубчатого зацепления m = 4
Межосевое растояние а = 216 мм
Диаметр шестерни dш = 72 мм
Диаметр колеса dк = 360 мм
Угол наклона зубьев - 0 град.
К.П.Д. - 0,96
Номинальний вращающий момент на ведомом валу M = 250 Н*м
Угловая скорость ведомого вала w = 2,5 1/c
Тип и номер установленых подшипников:
шариковые, №306, №210
Материал шестерни - сталь 40Л
Материал колеса - сталь 40
Диаметр входного конца ведущего вала dвх = 25 мм
Диаметр выходного конця ведомого вала dвих = 40 мм

Состав: 3D Сборка Язык документа
