Оренбургский государственный университет
Кафедра машин и аппаратов химических и пищевых производств
КУРСОВОЙ ПРОЕКТ по дисциплине «Подъемно-транспортные устройства»
на тему:«Проект горизонтально-наклонного (вверх) пластинчатого конвейера по заданным исходным данным»
Оренбург 2022

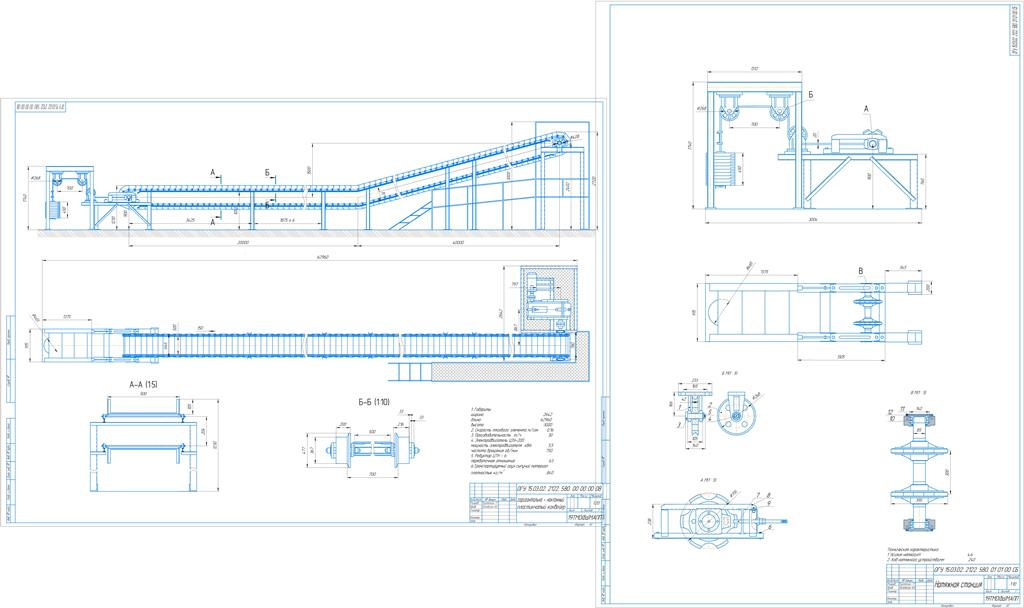

Пояснительная записка содержит 16 страниц основного текста, в том числе 4 рисунка, 1 таблицу, 5 источников использованной литературы. Графическая часть выполнена на 2 листах формата А1.
Исходные данные:
L, м. - 60
А, м. - 20
α,0 - 15
Расчетная производительность Q, т/ч - 30
Насыпная плот-сть ρН, кг/м3 - 840
Угол откоса β, град. - 36
Содержание
1 Расчет пластинчатого конвейера.............................................................................4
1.1 Выбираем скорость тягового элемента и тип настила.......................................4
1.2 Определяем, погонную массу сыпучего продукта и настила...........................5
1.3 Разбиваем контур трассы конвейера на участки, по видам сопротивлений и проводим тяговый расчет...........................................................................................5
1.4 Определяем величину тягового усилия на приводной звездочке.....................9
1.5 Мощность электродвигателя............................................................................9
1.6 Определяем частоту вращения приводного вала...........................................10
1.7 Передаточное отношение.................................................................................10
1.8 Выбираем трехступенчатый редуктор ЦТН - 6................................................10
1.9 Выбираем муфту..................................................................................................11
1.10 Рассчитываем диаметр вала приводной звездочки........................................11
1.11 Для унификации конструкции, диаметр оси натяжной станции принимаем равным диаметру приводного вала..........................................................................13
1.12 Проводим расчет натяжного винтового устройства......................................13
1.13 Составляем кинематическую схему приводного механизма........................13
Список использованных источников.......................................................................15
Приложение А............................................................................................................16
Приложение Б............................................................................................................17
