Проектирование и расчет ленточного конвейера

Ярославский государственный технический университет
Кафедра строительных дорожных машин
Курсовой проект по дисциплине "Машины и оборудование непрерывного транспорта"
На тему: "Расчет ленточного конвейера производительностью 150т/ч"
Ярославль 2018

Исходные данные: Ленточный конвейер производительностью 150 т/ч; размер транспортируемого материала 120 мм. Длина участков L1=75м; L2=50м; L3=50. Максимальный путь остановки ленты - 0,65 м.

В данной работе рассматривают ленточный конвейер, предназначенный для транспортирования мелкокускового материала. Произведен расчет основных параметров конвейера, прочностные расчеты валов и подшипников, а так же технико-экономический расчеты.

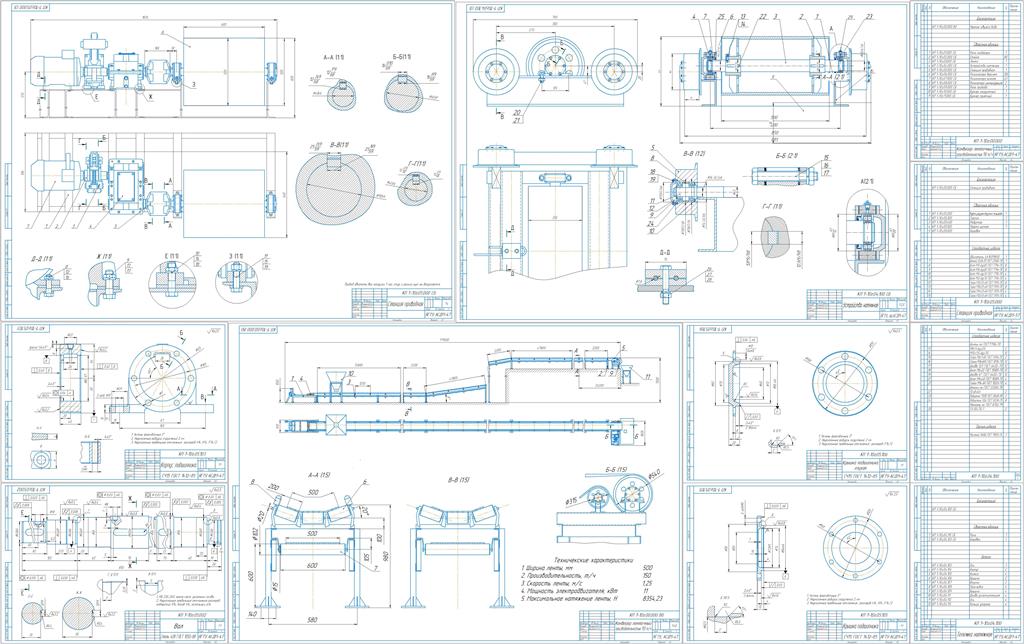

Графическая часть содержит:

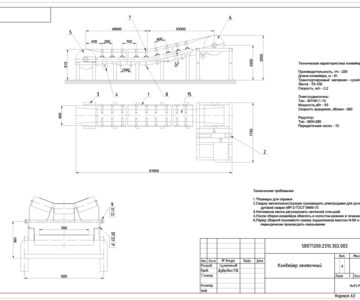

Общий вид конвейера
Устройство натяжное
Деталировка(Крышки подшипников, Корпус подшипников, Вал)

Содержание
Введение
1. Обзор и анализ существующих конструкций
1.1. Обзор существующих конструкций
1.2. Патентный обзор
2. Описание проектируемой конструкции
2.1. Техническая характеристика конвейера
3. Расчет основных параметров
4. Прочностные расчеты
4.1. Расчет вала приводного барабан
4.2. Расчет оси натяжной тележки
4.3. Расчет подшипников оси натяжной тележки
4.4. Расчет подшипников вала приводного барабана
4.5. Подбор каната
5. Технико-экономические расчеты
Заключение
Список использованных источников

Состав: Конвейер ленточный(ВО),Станция приводная (СБ), Деталировка(Вал,Крышка подшипника,Корпус подшипника),Спецификая Язык документа

Софт: КОМПАС-3D 17,1

Файлы:
Вал.cdw
Конвейер ленточный _ КП 1-10г.00.000.spw
Конвейер.cdw
Конвейер.docx
Корпус подшипника.cdw
Крышка подшипника 005.cdw
Крышка подшипника 006.cdw
Министерство образования и науки Российской Федераци1.docx
Спецификация привод.spw
Станция приводная _ КП 1-10г.05.000 СБ.cdw
Станция приводная _ КП 1-10г.05.000 СБ.cdw.bak
Тележка натяжная.cdw
Устройство натяжное _ КП 1-10г.04.100 СБ.spw
Устройство натяжное _ КП 1-11б.04.100 СБ.spw
Тележка натяжная.cdw.bak
