Проектирование и расчет ленточного конвейера

«Воронежский ГАСУ»
Кафедра строительной техники и инженерной механики имени проф. Н.А.Ульянова
Курсовая работа
по дисциплине МАШИНЫ НЕПРЕРЫВНОГО ТРАНСПОРТА
на тему:
"ПРОЕКТИРОВАНИЕ И РАСЧЕТ ЛЕНТОЧНОГО КОНВЕЙЕРА"

Исходные данные:
-Длина конвейера: 250 м;
-Высота конвейера: 4,8 м;
-Груз: уголь бурый ,влажный
-Крупность: 0-180 мм;

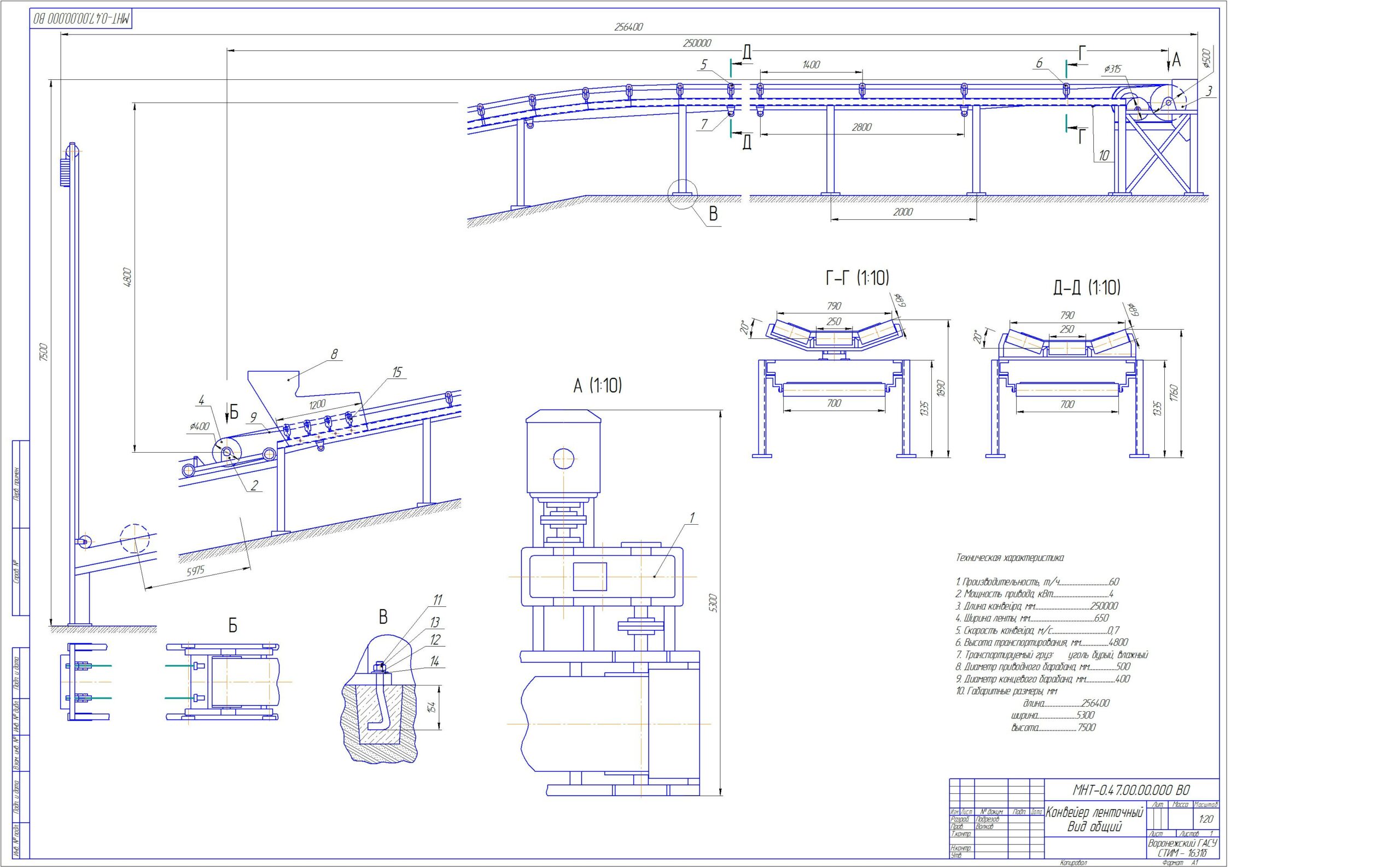

Для выданного задания выбираем ленточный конвейер (дли-ной 86 м и высотой подъема наклонного участка 4,6 м) имеющий полого наклонную раму. На раме в опорах с шариковыми подшипниками установлены приводной и натяжной барабаны. Барабаны охватывает замкнутая в кольцо резинотканевая транспортирующая лента. Рабочая ветвь ленты поддерживается трехроликовыми желобчатыми опорами, установленными на поперечных связях рамы. Нерабочая ветвь ленты опирается на одинарные ролики, оси которых закреплены в продольных профилях рамы. Приводной барабан приводится во вращение через цепную передачу мотор-редуктором. Необходимое сцепление транспортирующей ленты с приводным барабаном достигается натяжением ленты при перемещении барабана винтовым натяжным устройством.

Содержание
Введение
1. Предварительный расчет ленточного конвейера
2. Уточнённый тяговый расчёт конвейера
3. Проверка выбранного оборудования
Список использованных источников и литературы
Приложение

Состав: Конвейер ленточный (ВО) Язык документа

Софт: КОМПАС-3D 16 sp2

Файлы:
Волков/
Волков/Записка/
Волков/Записка/OGLAVLENIE.doc
Волков/Записка/Predvaritelny_raschet.doc
Волков/Записка/proverka_vybrannogo_oborudovanya.doc
Волков/Записка/SPISOK_LITERATURY.doc
Волков/Записка/TITUL_NYJ.docx
Волков/Записка/Utochnenny_tyagovy_raschet.doc
Волков/Записка/VVEDENIE.doc
Волков/Записка/ZADANIE.doc
Волков/Спецификация/
Волков/Спецификация/Spetsifikatsia_Podrezov1.spw
Волков/Чертеж/
Волков/Чертеж/Podrezov_MNT.cdw
