Расчет и конструирование скребкового конвейера для транспортировки риса-зерна производительностью 100 т/ч.

“Кубанский государственный технологический университет”
Институт пищевой и перерабатывающей промышленности
Кафедра технологии зерновых, хлебных, пищевкусовых и субтропических продуктов
на тему: Расчет и конструирование скребкового конвейера для транспортировки риса-зерна производительностью 100 т/ч.

Дано:транспортировки риса-зерна, производительность 100 т/ч, длинна 25м
Объектом исследования является скребковый конвейер для транспортировки риса-зерна.
Целью курсового проекта является разработка конструкции стационарного скребкового конвейера, расчет параметров отдельных частей.
Определены параметры тягового органа конвейера, шаг цепи и скребков, длина тяговых цепей, натяжное устройства.
Определены погонные нагрузки, минимальное и максимальное нагрузки тягового органа.

Содержание

Введение …………………………………………….…………………….………..6
1 Нормативные ссылки …………………………………..…………....…….….....7
2 Термины и определения ……………………………………………..….…...….8
3 Характеристика скребкового конвейера…………..…………...……..……….…9
3.1 Область применения винтового конвейера ….…………………..…....….…9
3.2 Элементы скребковых конвейеров …………………...….…………………10
3.3 Принцип работы винтового конвейера ………………….….…..….……....12
4 Характеристика транспортируемого груза ………………...…………………..13
5 Проектирование и расчет скребкового конвейера……………...…………..….15
5.1 Расчёт параметров скребкового конвейера …………….……………..…...15
5.2 Расчёт тягового органа.……………………………………………...……….19
5.3 Расчёт приводной части………………………………………...……………22
5.4 Проектировочный расчёт приводной звёздочки и вала ……...…..…..…...23
6 Задачи монтажа скребкового конвейера ………………………..….….….……25
7 Техника безопасности при эксплуатации скребковых конвейеров……...…...26
Заключение ……………………………………………………………………..…..27
Список использованных источников ………………………………….….…..…..30

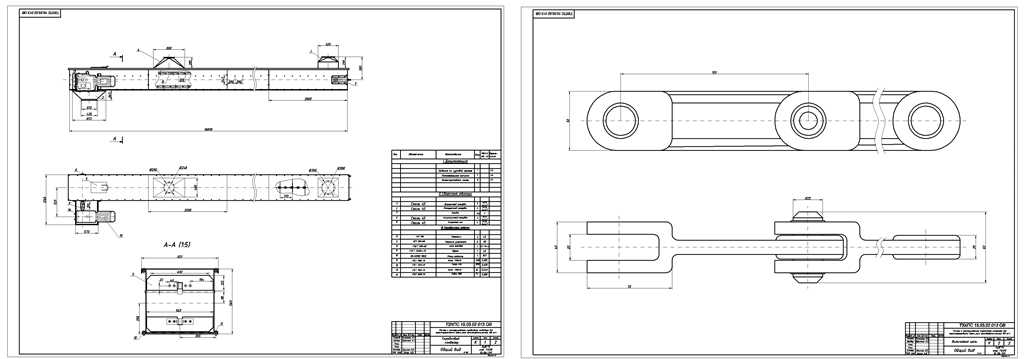

Иллюстративная часть курсового проекта
ТЗХПСП.15.03.02.015 ОВ Общий вид скребкового конвейера
ТЗХПСП.15.03.02.015 ОВ Общий вид приводной звёздочки скребкового

Состав: СКРЕБКОВЫЙ КОНВЕЙЕР, СКРЕБКИ, ЗВЕЗДОЧКА, ПОДШИПНИК, МОТОР РЕДУКТОР, ПРИВОД, КОНСТРУКЦИЯ, ПРОИЗВОДИТЕЛЬНОСТЬ, ТРАНСПОРТИРОВКА РИСА-ЗЕРНА. Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Расчет и конструирование скребкового конвейера для транспортировки риса-зерна производительностью 100 т/ч.

л\ап.dwg
л\па.docx
л
