Расчет одноцепного крутонаклонного элеватора 45 т/ч гречиха

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовая работа по механизации погрузочно-разгрузочных работ
На тему: «Расчет одноцепного крутонаклонного элеватора»
Горки 2013

Одноцепной крутонаклонный элеватор для транспортирования зерна при следующих исходных данных:
– производительность Q = 45 т/час;
– длина транспортёра L = 10 м;
– наибольшая высота разгрузки H= 12 м.
− материал зерно гречиха.

Техническая характеристика
1. Производительность, т/ч 45
2. Объем ковша, л 12
3. Мощность электродвигателя, кВт 4
4. Высота элеватора, м 12
5. Длина элеватора, м 10
6. Диаметр приводной звездочки, мм 800
7. Скорость движения цепи, м/с 1
8. Шаг ковшей, мм 630
Привод осуществляется через редуктор

Содержание
Введение 3
1. Расчёт элеватора 4
1.1 составление кинематической схемы элеватора 4
1.2 определение диаметра звёздочки 5
1.3 определение погонной вместимости ковшей 5
1.4 определение погонных масс груза и тягового органа 6
1.5 определение сопротивлений на участках элеватора 7
1.6 определение окружного усилия на ведущей звездочке 7
1.7 определение потребной мощности электродвигателя 8
1.8 определение натяжений в ветвях элеватора 9
1.9 выбор тягового органа (цепи) 10
1.10 определения числа зубьев звёздочки 10
1.11 проверка цепи на прочность 11
1.12 выбор редуктора и муфты 11
1.13 выбор натяжного устройства 13
1.14 выбор тормоза 13
1.15 определение угла наклона разгрузки груза 14
2. Расчёт клиноременной передачи 15
3. Конструирование шкивов 20
4. Конструирование звёздочки 21
5. Расчёт вала элеватора 22
5.1 проверочный расчёт на усталостную прочность 25
6 Расчёт шпоночных соединений 27
7 Выбор подшипников 28
8 Техника безопастности 29
литература 30

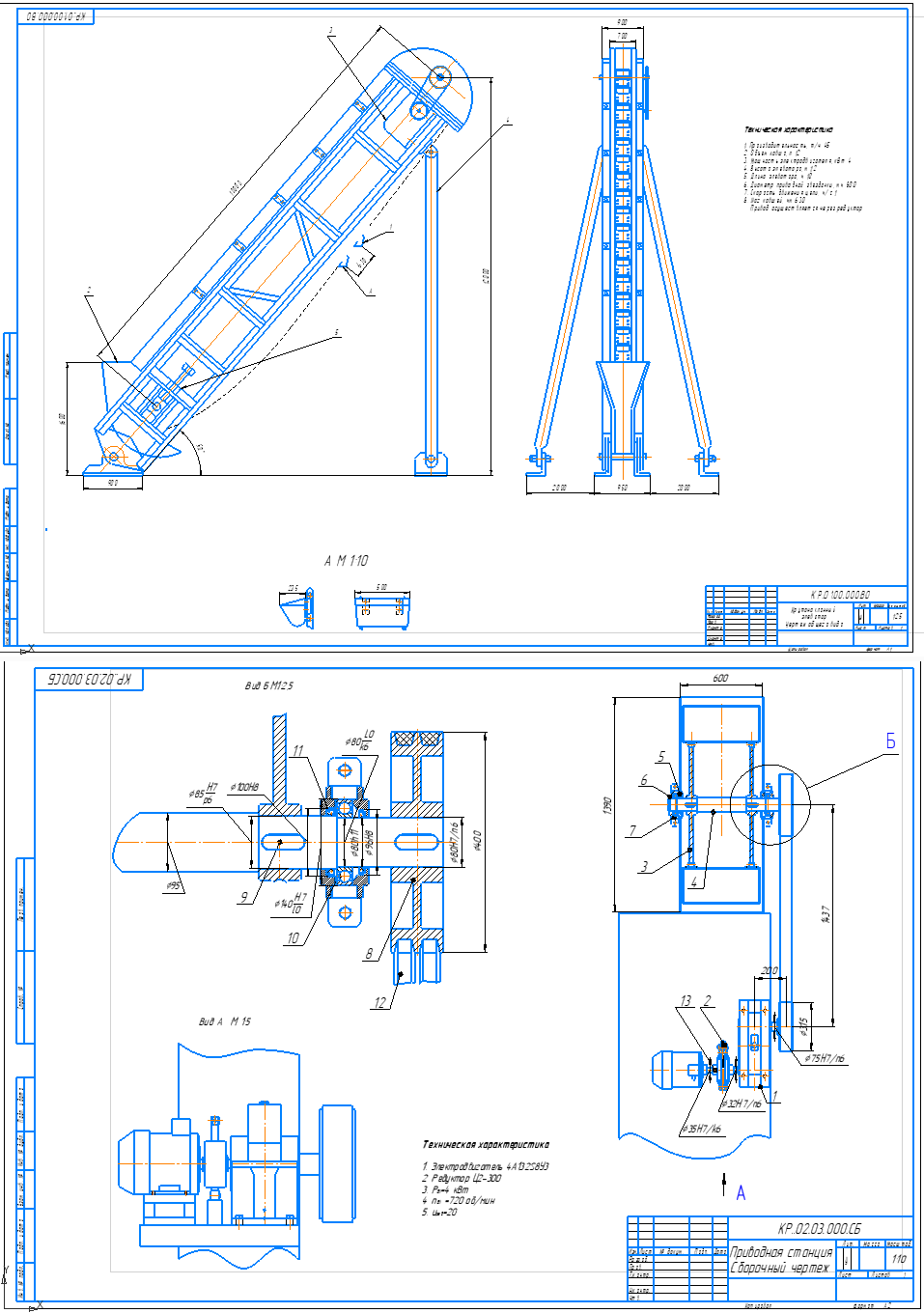

Состав: Графическая часть представлена общим видом (ВО), сборочным чертежом (СБ) и деталировкой, ПЗ, спецификации Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Расчет одноцепного крутонаклонного элеватора 45 т/ч гречиха

Просмотр файлов
Крутонаклонный элеватор/
Крутонаклонный элеватор/~$Лист 1.cd~
Крутонаклонный элеватор/Записка.doc
Крутонаклонный элеватор/крутонаклонный элеватор.png
Крутонаклонный элеватор/Лист 1.cdw
Крутонаклонный элеватор/Лист 2.1.cdw
Крутонаклонный элеватор/Лист 2.3.cdw
Крутонаклонный элеватор/Лист2.2.cdw
Крутонаклонный элеватор/Спецификация Крутонаклонный элеватор.doc
Крутонаклонный элеватор/Спецификация Приводная станция.doc
