Расчет элеватора гречихи Q = 80 т/час

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовая работа по механизации погрузочно-разгрузочных работ
На тему: «Расчет элеватор»
Горки 2013

Исходные данные: Q = 80 т/час;
Н = 15 м;
Способ разгрузки – центробежный
Груз - гречиха

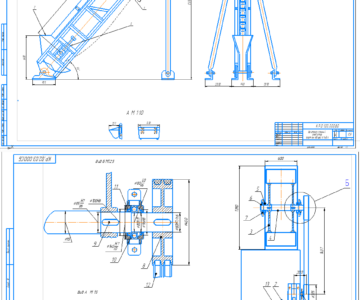

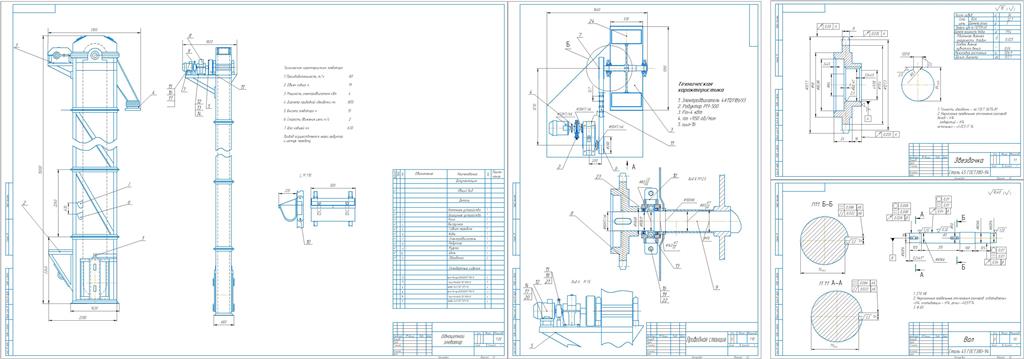

Графическая часть представлена общим видом элеватора (ВО), сборочным чертежом (СБ) натяжной станции и деталировкой

СОДЕРЖАНИЕ.
Введение ………………………………………………………………......3
1. РАСЧЁТ ЭЛЕВАТОРА……………………………………..…......4
1.1 Составление кинематической схемы элеватора…………...…4
1.2 Определение диаметра звёздочки …………..………………...4
1.3 Определение погонной вместимости ковшей…………….…..5
1.4 Определение погонных масс груза и тягового органа…...…..6
1.5 Определение сопротивлений на участках элеватора………...6
1.6 Выбор электродвигателя...………………………………….....6
1.7 Определение натяжений в ветвях элеватора………………....8
1.8 Выбор тягового органа (цепи)……………………………........8
1.9 Определения числа зубьев звёздочки………………….….......9
1.10 Проверка цепи на прочность………………………………....9
1.11 Выбор редуктора и муфты...………………………………...10
1.12 Выбор натяжного устройства....………………………….....12
1.13 Выбор тормоза…………………………………………….....13
1.14 Определение угла наклона разгрузки груза………………..14
2. РАСЧЁТ ЦЕПНОИ ПЕРЕДАЧИ…… ……….……....15
3. КОНСТРУИРОВАНИЕ ЗВЕЗДОЧКИ… ……………………....20
4. КОНСТРУИРОВАНИЕ ЗВЁЗДОЧКИ……………………………21
5. РАСЧЁТ ВАЛА ЭЛЕВАТОРА………………………..…………..22
5.1 Проверочный расчёт на усталостную прочность…………...25
6. РАСЧЁТ ШПОНОЧНЫХ СОЕДИНЕНИЙ……………………...27
7. ВЫБОР ПОДШИПНИКОВ…...……………………………...…..28
8. ТЕХНИКА БЕЗОПАСТНОСТИ…….……………………….......29
ЛИТЕРАТУРА………………………………………………...….30
