Расчёт наклонного ленточного конвейера производительностью 210 т/ч для транспортировки сортированного щебня

Федеральное государственное автономное
образовательное учреждение
высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Инженерно-строительный институт
Кафедра «Строительных материалов и технологии строительства»
Тема: "Расчёт наклонного ленточного конвейера производительностью 210 т/ч для транспортировки сортированного щебня"
Красноярск 2020

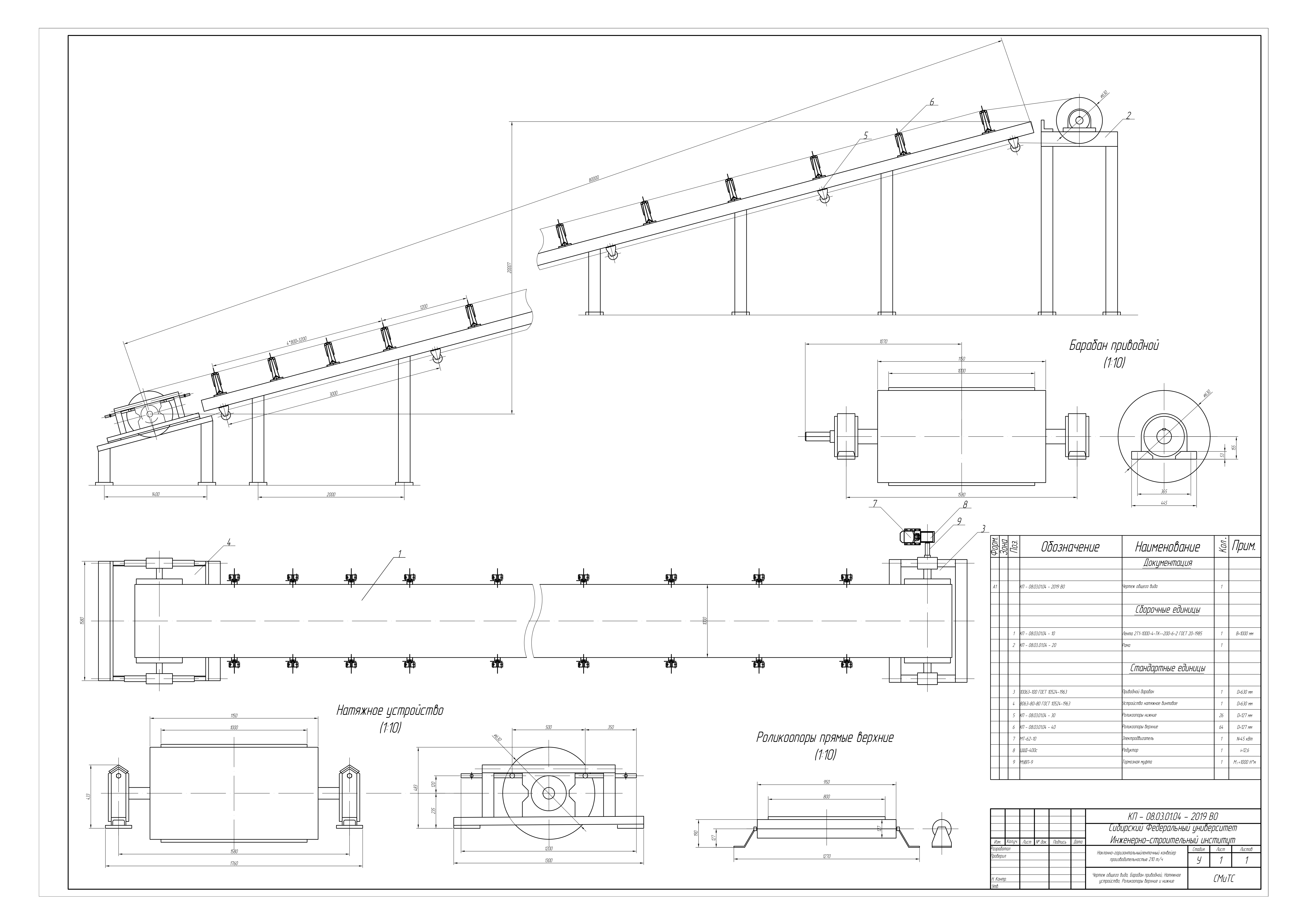

Курсовой проект по дисциплине «Механическое оборудование» на тему «Расчёт наклонного ленточного конвейера производительностью 210 т/ч для транспортировки сортированного щебня» содержит 31 страницу текстового документа, 7 использованных источников, 1 лист формата А1 графического материала.
Основные цели курсового проекта заключаются: в изучении конструкций транспортирующей машины и её деталей, в выборе типа транспортирующей машины с учётом требований технического задания, в выполнении необходимых расчётов с целью обеспечения заданных технических характеристик.
Выбор типа транспортирующей машины – конвейера зависит от свойств транспортируемых грузов, заданной производительности, схемы и размеров трассы транспортирования, требований к габаритам машины.
Расчёт конвейера состоит в определении его основных параметров, в выборе и расчёте рабочего органа, определении мощности и выборе двигателя и элементов передач, определении тормозного момента и выборе тормоза.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 Описание работы конвейера 8
2 Основные свойства транспортируемых грузов 10
3 Тяговые элементы транспортирующих машин 11
4 Исходные данные 12
5 Расчёт ленточного конвейера 13
5.1 Общий расчёт 13
5.2 Выбор роликоопор 12
5.3 Выбор барабанов 12
5.4 Тяговый расчёт 13
5.5 Проверка вычисленных параметров 21
6 Техника безопасности 22
6.1 Требования к конструкции 22
6.2 Требования к средствам защиты 23
6.3 Контроль выполнения требований безопасности 25
ЗАКЛЮЧЕНИЕ 30
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 31
4 Исходные данные
- производительность конвейера – 210 т/ч = 175 м3/ч;
- транспортируемый груз – щебень;
- объёмная (насыпная) масса γ – 1,2 т/м3;
- угол наклона конвейера β - 15°;
- группа абразивности – высокоабразивные;
- длина конвейера L – 80 м;
- скорость движения ленты ν – 2 м/с;
- максимальная крупность кусков – 80 мм;
- угол обхвата лентой приводного барабана α - 300°;
- угол естественного откоса, транспортирующего мала в покое φ - 35°;
- футеровка приводного барабана – без футеровки;
- привод – в конце участка;
- форма рабочей ветви ленты конвейера – плоская;
- транспортер установлен вне помещения;
- разгрузка осуществляется через барабан.
