Роликоопора подвесная с амортизирующей обечайкой

Роликоопора подвесная с амортизирующей обечайкой предназначен для использования при проектировании ленточного конвейера шириной ленты 1400мм. Роликоопора служит для поддержки рабочей ветви конвейера и придания ей (ленте) желобчатой формы. Применяется на конвейерах, транспортирующих сыпучие материалы. Используются при изготовлении ленточных желобчатых конвейеров. Угол наклона боковых роликов составляет 30 градусов. Диаметр роликов с амортизирующей обечайкой 194мм, длина роликов 600мм.

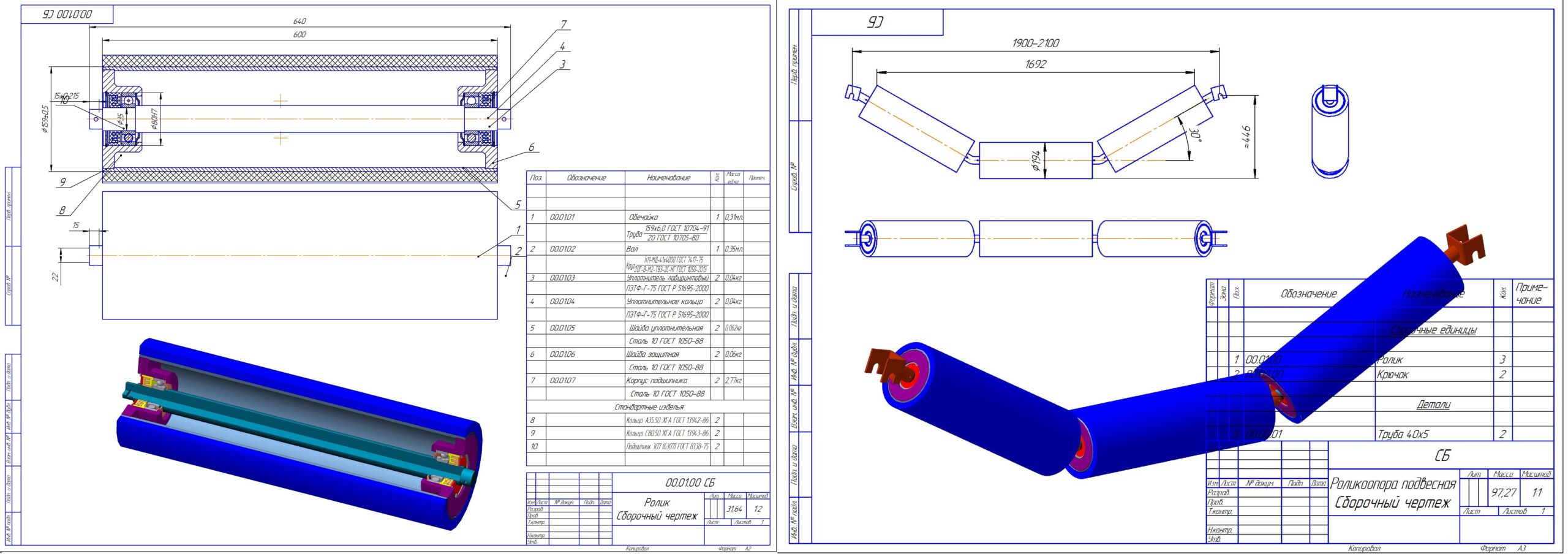

Состав: 3D сборка роликоопоры и ролика, Сборочный чертеж роликоопоры и амортизирующего ролика, 3D модели деталей, Спецификация

Софт: КОМПАС-3D 16.1
