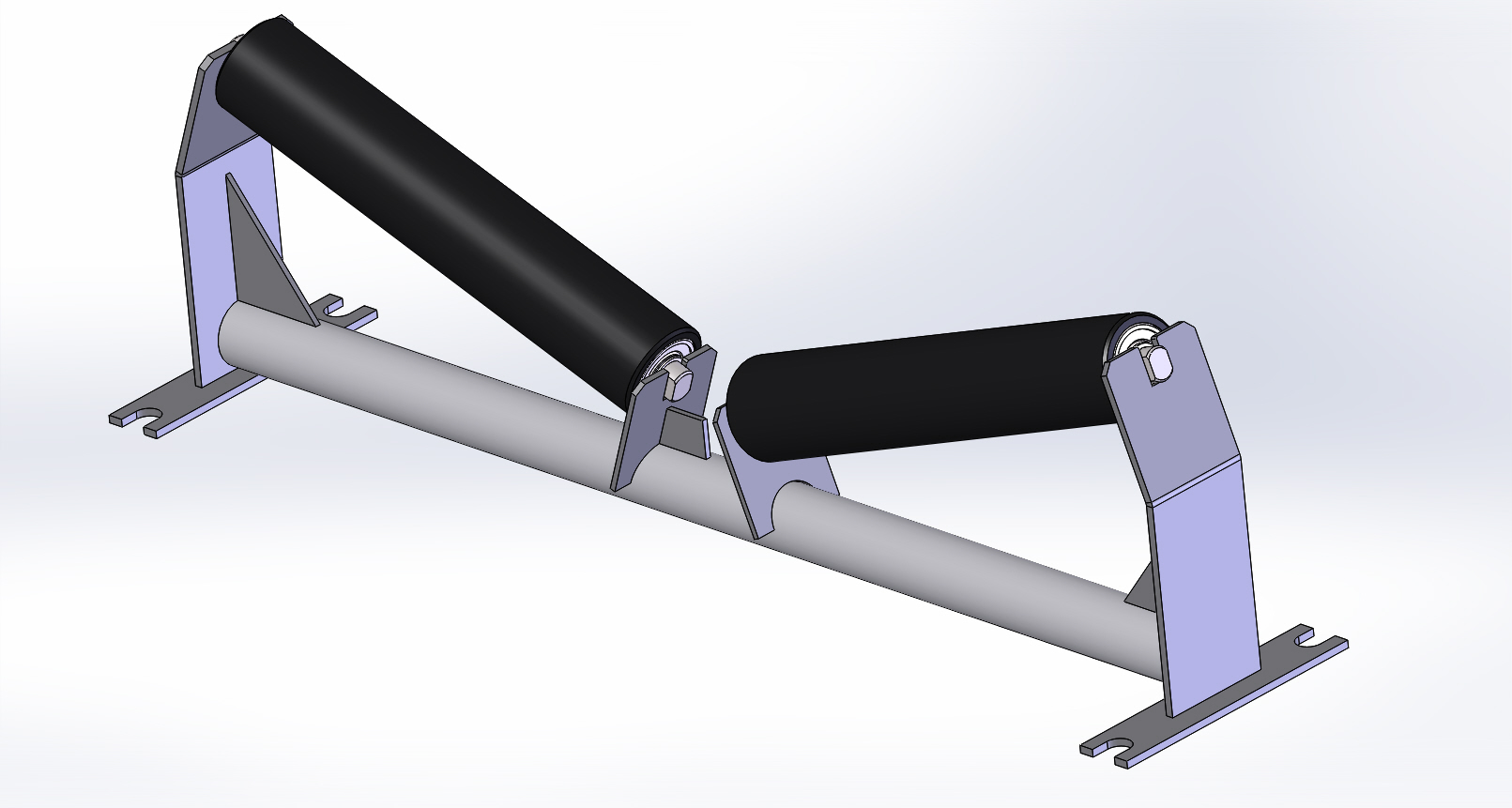

Роликоопора ЖГ-500-50-20

Роликоопора ЖГ-500-50-20 используется в ленточном конвейере. Ширина ленты-500 мм, угол роликоопоры-20 град. Габарит роликоопоры ДхШхВ=650х150х190 мм. Растояние по крепежным отверстиям - 620х150 мм, отверстие под болт - 14 мм. Диаметр ролика - 50 мм.

3D Модели Конвейер конвейерная лента ролик роликоопора

Автор

bysergos

Дата

17.06.2023

Язык

Русский

Состав

3D модель Сборка с чертежами и спецификацией

Софт

SolidWorks 2019 SP5 Как открыть?

Содержимое архива

01.01.000 Роликоопора ЖГ-500-50-20
- 01.00.000 Роликоопора ЖГ-500-50-20.SLDASM
- 01.00.000 Роликоопора ЖГ-500-50-20.SLDDRW
- 01.00.000 Роликоопора ЖГ-500-50-20.spfpdm
- 01.01.000 Опора.SLDASM
- 01.01.000 Опора.SLDDRW
- 01.01.000 Опора.spfpdm
- 01.01.001 Пластина.SLDDRW
- 01.01.001 Пластина.SLDPRT
- 01.01.002 Планка.SLDDRW
- 01.01.002 Планка.SLDPRT
- 01.01.003 Ребро.SLDDRW
- 01.01.003 Ребро.SLDPRT
- 01.01.004 Планка.SLDDRW
- 01.01.004 Планка.SLDPRT
- 01.01.005 Ребро.SLDDRW
- 01.01.005 Ребро.SLDPRT
- 01.01.006 Связь.SLDPRT
- 01.02.000 Ролик.SLDASM
- 01.02.000 Ролик.SLDDRW
- 01.02.000 Ролик.spfpdm
- 01.02.001 Обечайка.SLDDRW
- 01.02.001 Обечайка.SLDPRT
- 01.02.002 Ось.SLDDRW
- 01.02.002 Ось.SLDPRT
- Кольцо стопорное DIN 471 - 17 x 1.SLDPRT
- Подшипник 180203 ГОСТ 8882-75.SLDPRT
