Роликоопора ЖГ-140-159-20

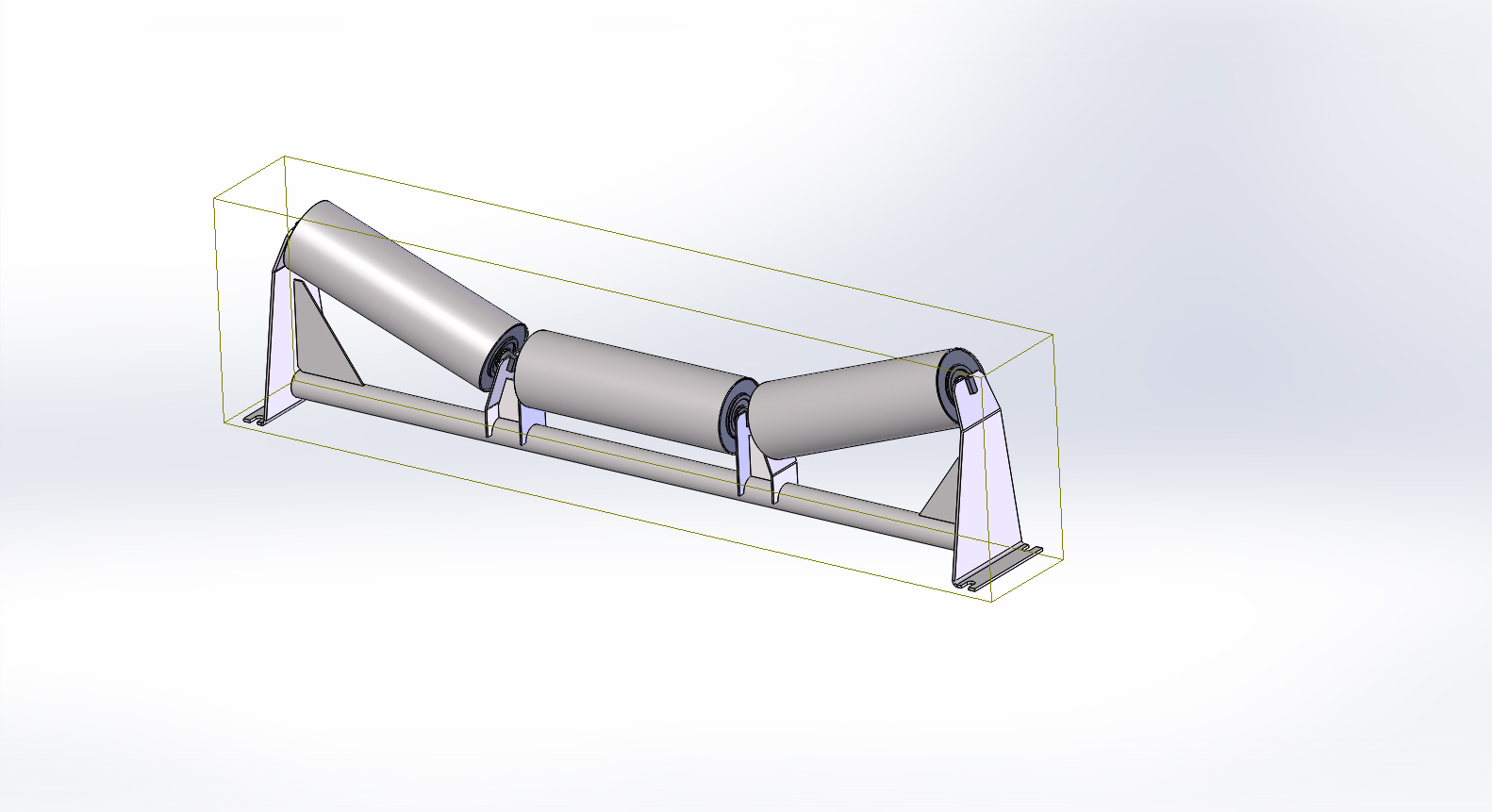

Роликоопора ЖГ-140-159-20 используется в ленточном конвейере. Ширина ленты-1400 мм, угол роликоопоры-20 град. Габарит роликоопоры ДхШхВ=1800х240х460 мм. Растояние по крепежным отверстиям - 1750х198 мм, отверстие под болт - 18 мм. Диаметр ролика - 159 мм, ширина ролика - 505 мм. Масса - 55,5 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Роликоопора ЖГ-140-159-20.SLDASM

01.000 Роликоопора ЖГ-140-159-20.SLDDRW

01.100 Опора.SLDASM

01.100 Опора.SLDDRW

01.101 Связь.SLDDRW

01.101 Связь.SLDPRT

01.102 Кронштейн.SLDDRW

01.102 Кронштейн.SLDPRT

01.103 Планка.SLDDRW

01.103 Планка.SLDPRT

01.104 Планка.SLDDRW

01.104 Планка.SLDPRT

01.105 Ребро.SLDDRW

01.105 Ребро.SLDPRT

01.106 Ребро.SLDDRW

01.106 Ребро.SLDPRT

01.200 Ролик.SLDASM

01.200 Ролик.SLDDRW

01.210 Ось.SLDASM

01.210 Ось.SLDDRW

01.211 Трубка.SLDDRW

01.211 Трубка.SLDPRT

01.212 Полуось.SLDDRW

01.212 Полуось.SLDPRT

01.220 Корпус.SLDASM

01.220 Корпус.SLDDRW

01.221 Обечайка.SLDDRW

01.221 Обечайка.SLDPRT

Внутренняя обойма 307-J.SLDPRT

Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT

Корпус подшипника 159-307-J.SLDPRT

Лабиринтное уплотнение 307-J (черное).SLDASM

Наружняя обойма 307-J.SLDPRT

Подшипник 180307 ГОСТ 8882-75.SLDPRT
