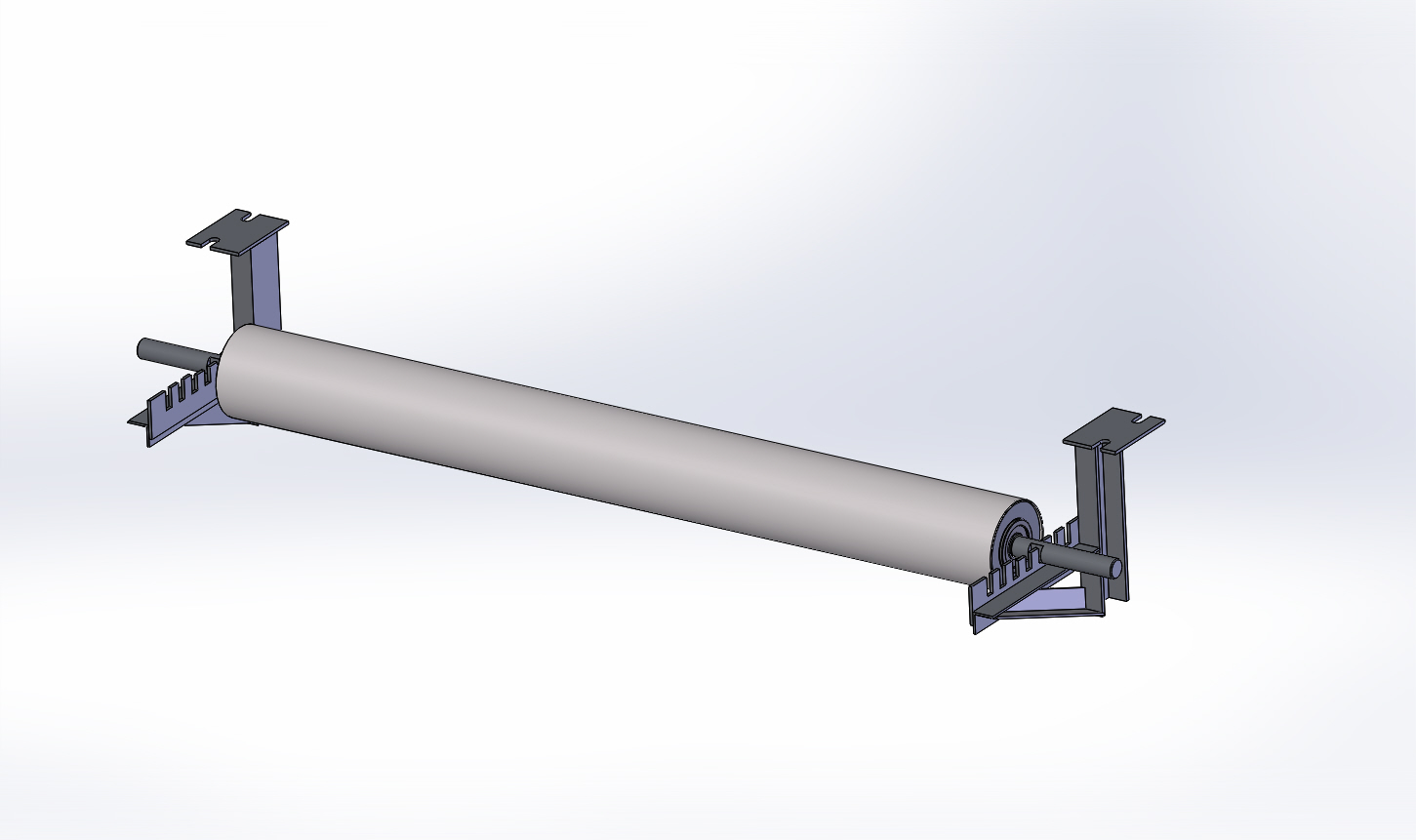

Роликоопора НГ-140-159-Р

Роликоопора нижняя регулирующая НГ-140-159-Р используется для поддержания нижней ветви ленточного конвейера. Регулируется вылет по гребенке. Ширина ленты, мм -1400; габарит ДхШхВ, мм - 1936х437х326; растояние по крепежным отверстиям - 1769х98 мм, отверстие под болт - 18 мм. Диаметр ролика - 159 мм; масса, кг - 43.

3D Модели Конвейер лента конвейера привод роликоопора Роликоопора НГ-140-159-Р роликоопора нижняя регулируемая

Автор

bysergos

Дата

23.09.2023

Язык

Русский

Состав

3D модель Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Содержимое архива

01.000 Роликоопора НГ-140-159-Р
- 01.000 Роликоопора НГ-140-159-Р.SLDASM
- 01.000 Роликоопора НГ-140-159-Р.SLDDRW
- 01.000 Роликоопора НГ-140-159-Р.spfpdm
- 01.100 Кронштейн.SLDASM
- 01.100 Кронштейн.SLDDRW
- 01.100 Кронштейн.spfpdm
- 01.101 Стойка.SLDDRW
- 01.101 Стойка.SLDPRT
- 01.102 Уголок.SLDDRW
- 01.102 Уголок.SLDPRT
- 01.103 Планка.SLDDRW
- 01.103 Планка.SLDPRT
- 01.104 Пластина.SLDDRW
- 01.104 Пластина.SLDPRT
- 01.105 Уголок.SLDDRW
- 01.105 Уголок.SLDPRT
- 01.105-01 Уголок.SLDPRT
- 01.200 Ролик.SLDASM
- 01.200 Ролик.SLDDRW
- 01.200 Ролик.spfpdm
- 01.210 Корпус.SLDASM
- 01.210 Корпус.SLDDRW
- 01.210 Корпус.spfpdm
- 01.211 Труба.SLDDRW
- 01.211 Труба.SLDPRT
- 01.220 Ось.SLDASM
- 01.220 Ось.SLDDRW
- 01.220 Ось.spfpdm
- 01.221 Труба.SLDDRW
- 01.221 Труба.SLDPRT
- 01.222 Полуось.SLDDRW
- 01.222 Полуось.SLDPRT
- Внутренняя обойма 307-J.SLDPRT
- Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT
- Корпус подшипника 159-307-J.SLDPRT
- Лабиринтное уплотнение 307-J (черное).SLDASM
- Наружняя обойма 307-J.SLDPRT
- Подшипник 180307 ГОСТ 8882-75.SLDPRT
