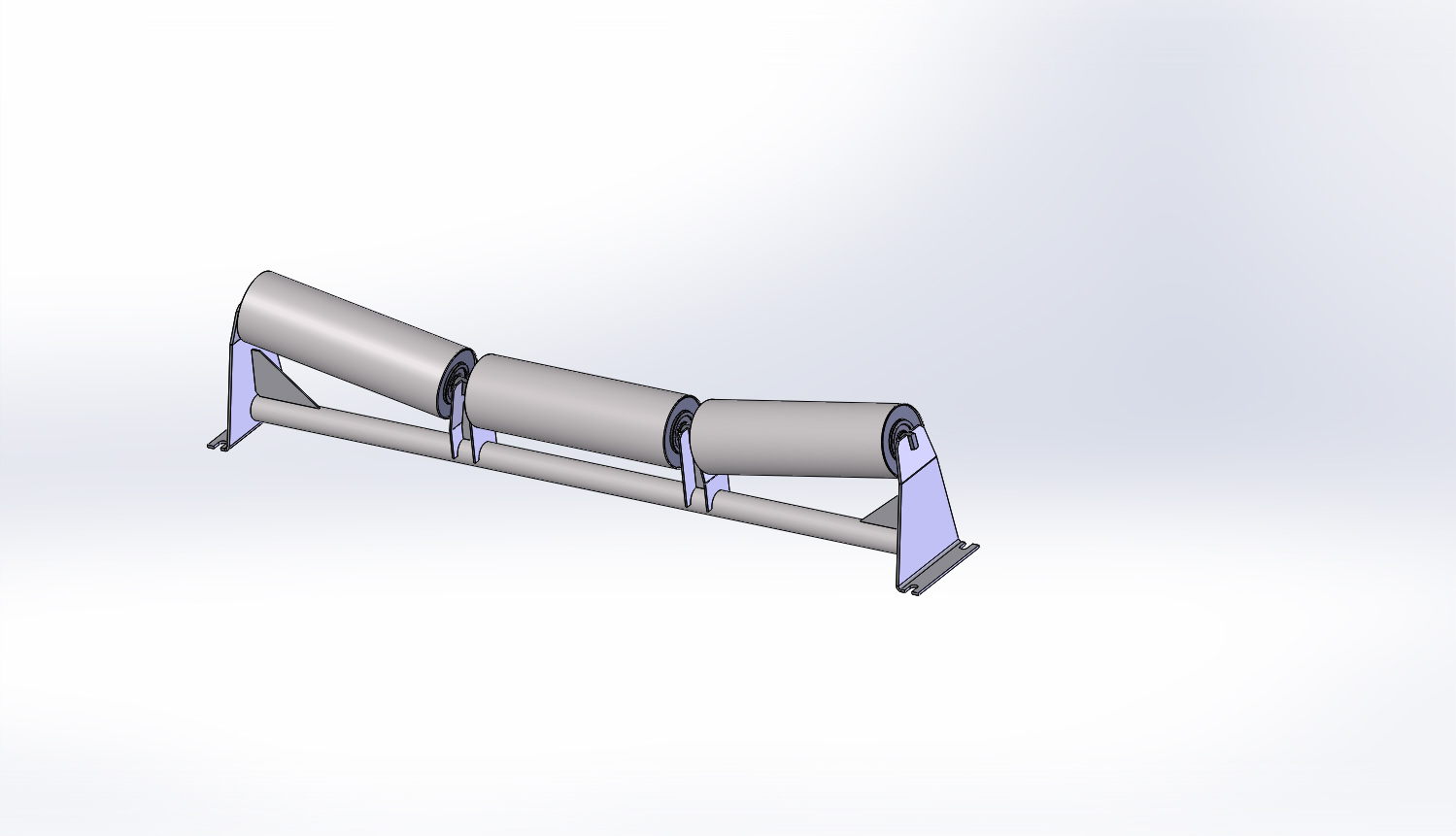

Роликоопора ЖГ-140-159-10 используется в ленточном конвейере. Ширина ленты-1400 мм, угол роликоопоры-10 град. Габарит роликоопоры ДхШхВ=1800х240х375 мм. Растояние по крепежным отверстиям - 1750х198 мм, отверстие под болт - 18 мм. Диаметр ролика - 159 мм, ширина ролика - 505 мм. Масса - 53,5 кг.
