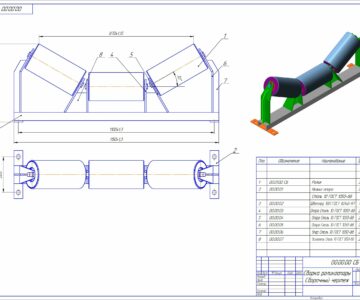

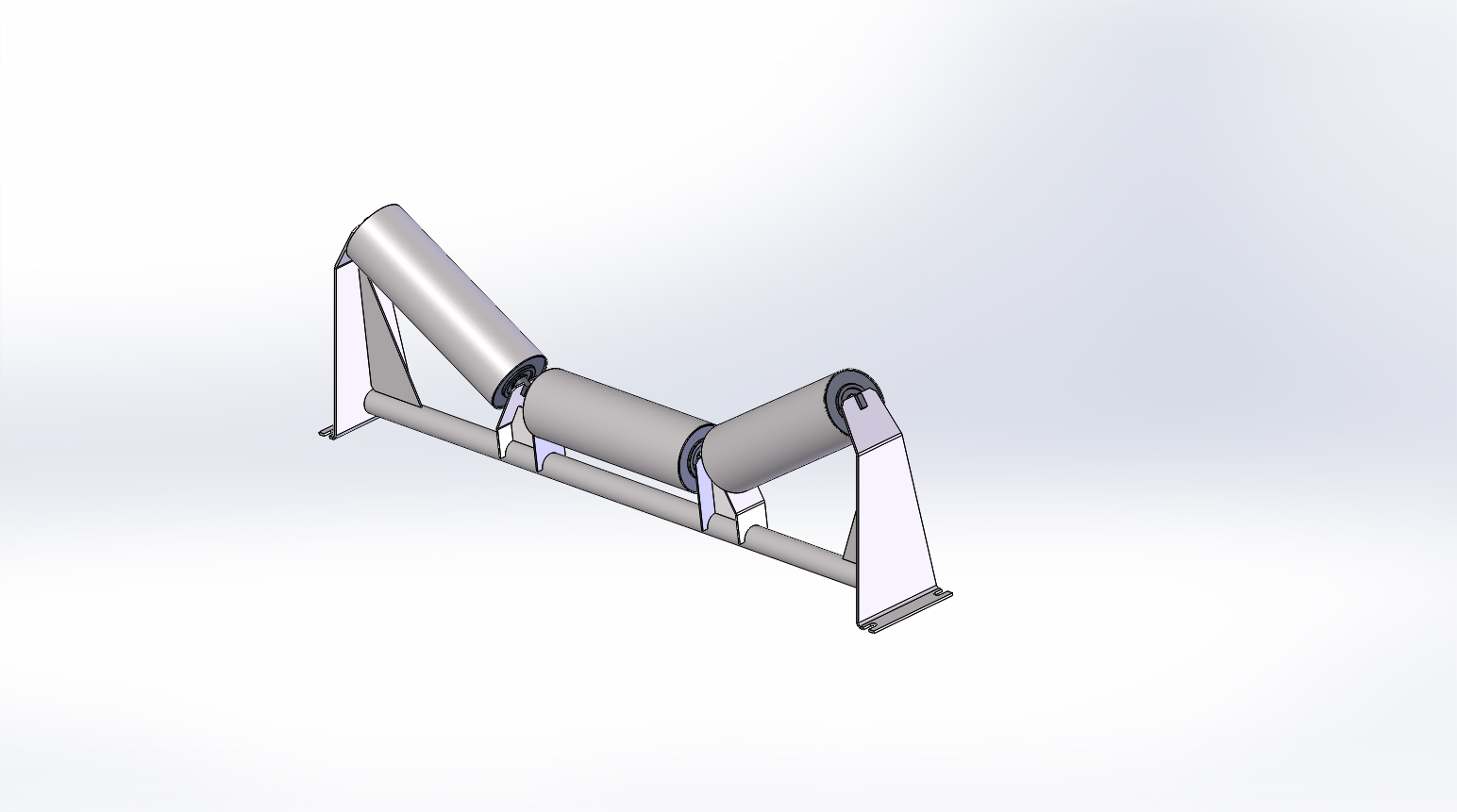

Роликоопора ЖГ-140-159-30 используется в ленточном конвейере. Ширина ленты-1400 мм, угол роликоопоры-30 град. Габарит роликоопоры ДхШхВ=1800х240х553 мм. Растояние по крепежным отверстиям - 1750х198 мм, отверстие под болт - 18 мм. Диаметр ролика - 159 мм, ширина ролика - 505 мм. Масса - 58 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Роликоопора ЖГ-140-159-30
Роликоопора ЖГ-140-159-30
0
3
89
0
0
50
Сообщить о проблеме
Автор
bysergos
Дата
18.02.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
01.000 Роликоопора ЖГ-140-159-30.SLDASM
-
01.000 Роликоопора ЖГ-140-159-30.SLDDRW
-
01.100 Опора.SLDASM
-
01.100 Опора.SLDDRW
-
01.101 Связь.SLDDRW
-
01.101 Связь.SLDPRT
-
01.102 Кронштейн.SLDDRW
-
01.102 Кронштейн.SLDPRT
-
01.103 Планка.SLDDRW
-
01.103 Планка.SLDPRT
-
01.104 Планка.SLDDRW
-
01.104 Планка.SLDPRT
-
01.105 Ребро.SLDDRW
-
01.105 Ребро.SLDPRT
-
01.106 Ребро.SLDDRW
-
01.106 Ребро.SLDPRT
-
01.200 Ролик.SLDASM
-
01.200 Ролик.SLDDRW
-
01.210 Ось.SLDASM
-
01.210 Ось.SLDDRW
-
01.211 Трубка.SLDDRW
-
01.211 Трубка.SLDPRT
-
01.212 Полуось.SLDDRW
-
01.212 Полуось.SLDPRT
-
01.220 Корпус.SLDASM
-
01.220 Корпус.SLDDRW
-
01.221 Обечайка.SLDDRW
-
01.221 Обечайка.SLDPRT
-
Внутренняя обойма 307-J.SLDPRT
-
Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT
-
Корпус подшипника 159-307-J.SLDPRT
-
Лабиринтное уплотнение 307-J (черное).SLDASM
-
Наружняя обойма 307-J.SLDPRT
-
Подшипник 180307 ГОСТ 8882-75.SLDPRT
