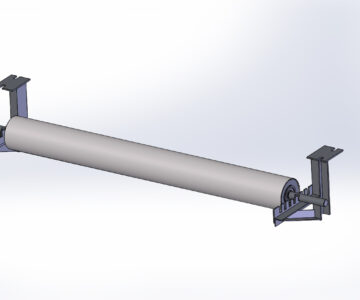

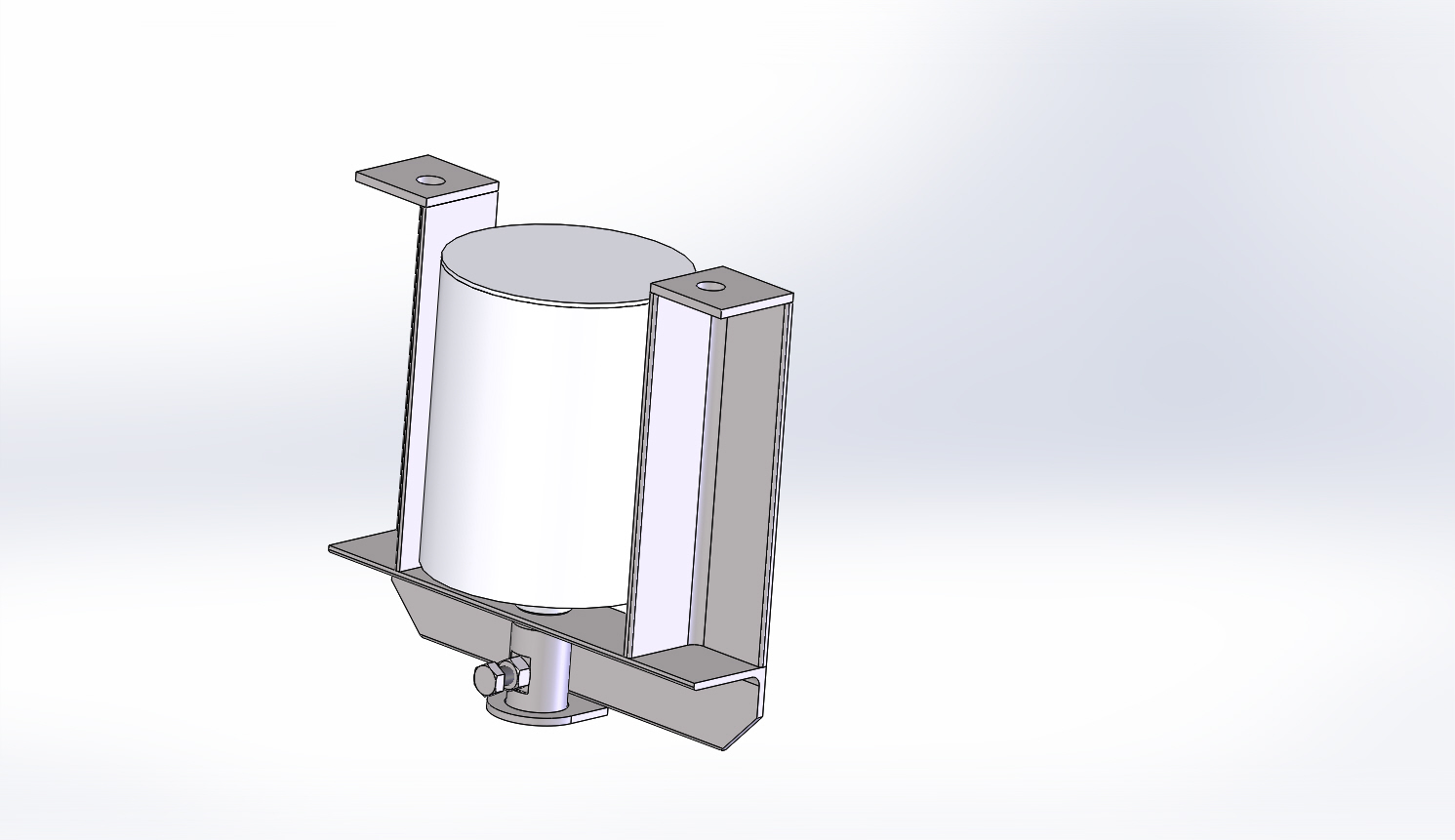

Роликоопора дефлекторная нижняя ДН140-159

Роликоопора дефлекторная нижняя ДН140-159 спользуется для предотвращения сбегания нижней ветви ленты конвейера в сторону. Ролик с опоры быстросьемный, фиксируется винтом. Диаметр ролика, мм - 159; длина ролика, мм - 200; Растояние между центрами крепежный отверстий, мм - 250; диаметр крепежных отверстий, мм - 18. Габаритные размеры ДхШхВ мм - 326х159х313. Масса, кг - 13.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Конвейеры
Роликоопора дефлекторная нижняя ДН140-159

01.000 Роликоопора дефлекторная нижняя ДН140-159/

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.000 Роликоопора дефлекторная нижняя ДН140-159.SLDASM

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.000 Роликоопора дефлекторная нижняя ДН140-159.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.000 Роликоопора дефлекторная нижняя ДН140-159.spfpdm

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.100 Кронштейн.SLDASM

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.100 Кронштейн.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.100 Кронштейн.spfpdm

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.101 Опора.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.101 Опора.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.102 Пластина.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.102 Пластина.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.103 Втулка.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.103 Втулка.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.104 Шайба.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.104 Шайба.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.105 Стойка.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.105 Стойка.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.200 Ролик.SLDASM

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.200 Ролик.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.200 Ролик.spfpdm

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.201 Ось.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.201 Ось.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.202 Крышка.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.202 Крышка.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.250 Корпус.SLDASM

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.250 Корпус.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.250 Корпус.spfpdm

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.251 Обечайка.SLDDRW

01.000 Роликоопора дефлекторная нижняя ДН140-159/01.251 Обечайка.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Винт М12-6gх30.88.019 ГОСТ 1483-84.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Кольцо стопорное DIN 471 - 35 x 1.5.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Корпус подшипника 169-307.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Лабиринт 35-307.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Лабиринт 80-307.SLDPRT

01.000 Роликоопора дефлекторная нижняя ДН140-159/Подшипник 180307 ГОСТ 8882-75.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 50

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

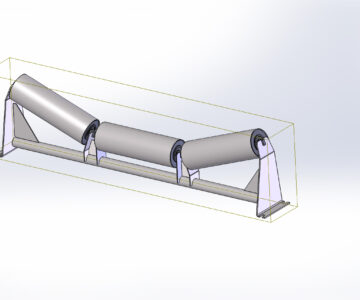

Роликоопора ЖГ-140-159-20

Рейтинг: 50

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

Роликоопора НГ-140-159-Р

Центрирующая роликоопора с дефлекторными роликами

Рейтинг: 150

Софт: КОМПАС-3D 16

Состав: 3D сборка Центрирующей роликоо

125

1433

Центрирующая роликоопора с дефлекторными роликами

Рейтинг: 50

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

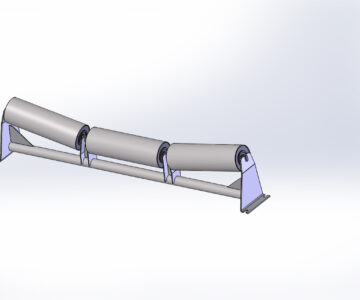

Роликоопора ЖГ-140-159-10
