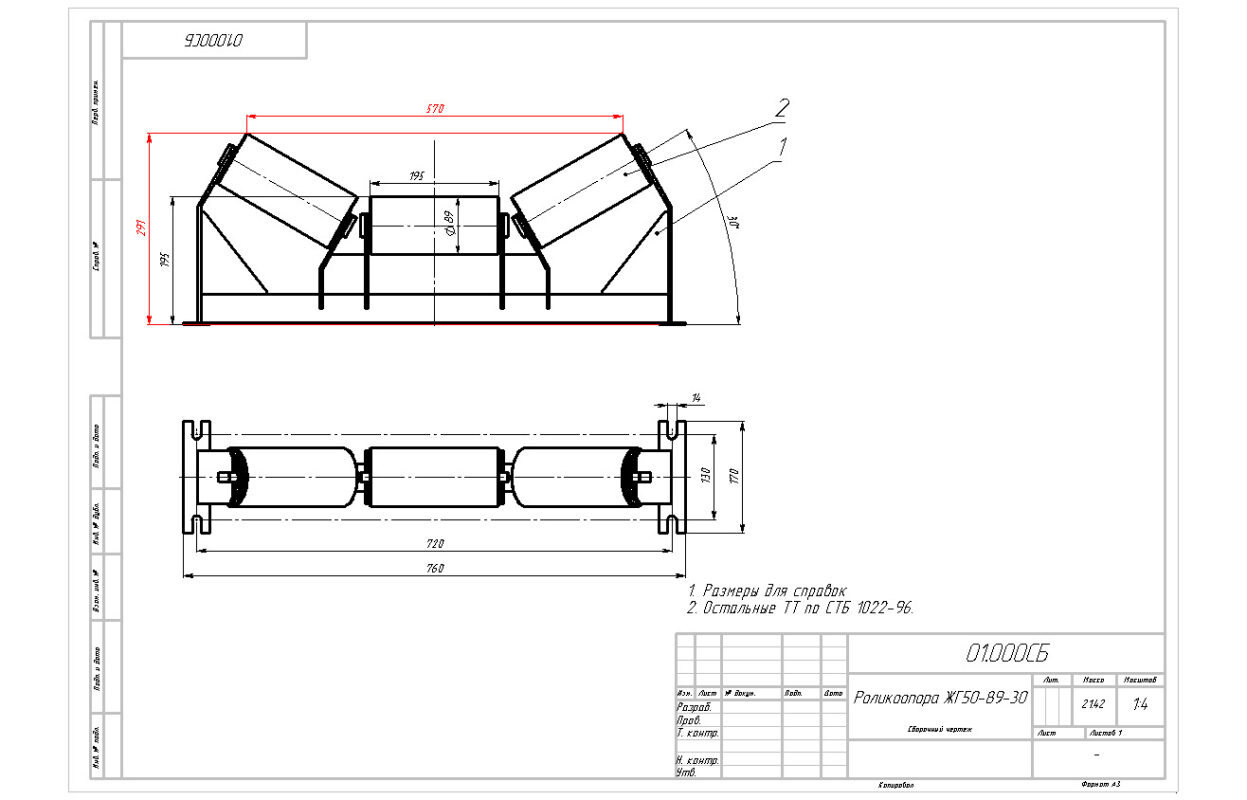

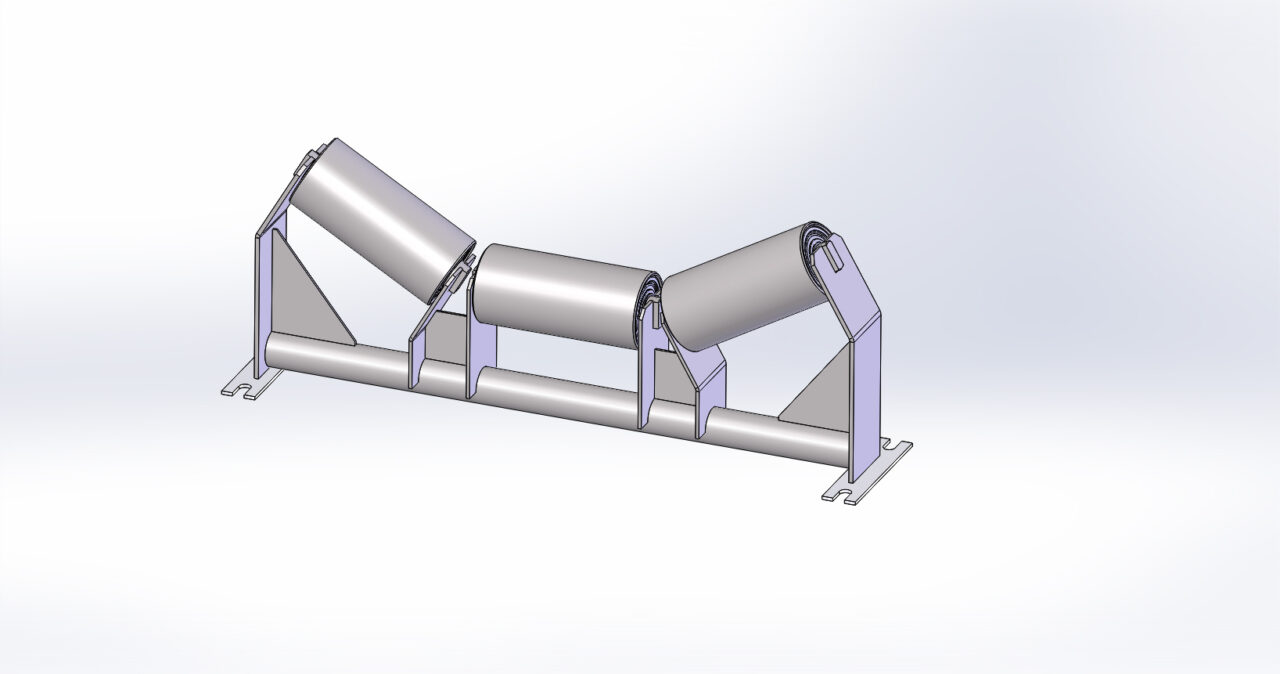

Роликоопора ЖГ50-89-30 используется в ленточном конвейере. Ширина ленты, мм - 500, угол роликоопоры, град. - 30. Габарит роликоопоры ДхШхВ, мм-760х170х291. Растояние по крепежным отверстиям, мм - 720х130, отверстие под болт, мм - 14. Диаметр ролика, мм - 89. Масса, кг - 21,5.
