Роликовый конвейер для подачи крупногабаритного литья к агрегатному станку

0
0
147
1
0
150

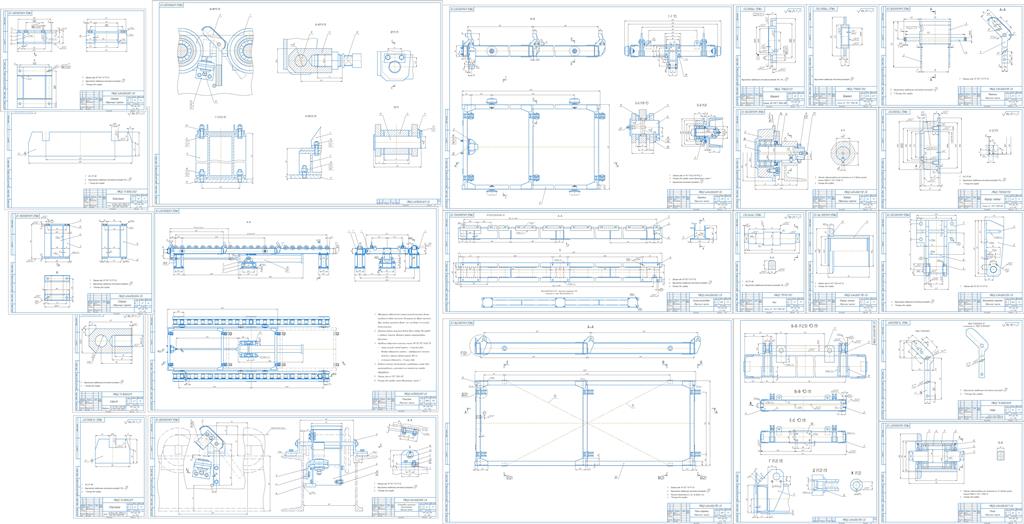

Компоновочная схема рольганга с деталировкой, спецификацией, с калькуляцией себестоимости. Рольганг обеспечивает механизированную подачу крупногабаритных отливок в рабочую зону агрегатного станка. Чертежи могут быть использованы для курсового и дипломного проектирования


Сообщить о проблеме
Автор
user-avatar Wukk
Дата
05.07.2023
Язык
Русский
Состав
Сборочный чертеж, деталировка (вал, корпус, ролик, каретка, каток - 10 чертежей), спецификации
Софт
КОМПАС-3D 15 SP2 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
