Скребково-цепной раздатчик

Винницкий национальный аграрный университет
Кафедра процессов и оборудования перерабатывающих и пищевых производств
Курсовой проект по дисциплине "Подъёмно-транспортные машины"
На тему: "Скребково-цепной раздатчик"

Исходные данные:
П = 200-производительность;
Β = 25-угол наклона конвейера;
V = 0,5 м/с-скорость перемещения груза;
Транспортируемый груз - пшеница.

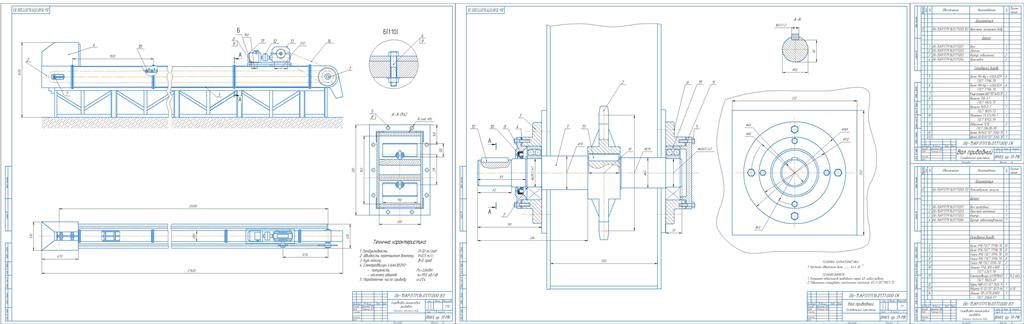

Графическая часть содержит общий вид агрегата, сборочный чертеж приводного вала
Содержание
Введение 3
1. Расчет основных параметров машины
1.1. Расчет и выбор рабочего и тягового органа
1.2. Тяговый расчет
1.3. Кинематический расчет
2 Расчет основных узлов машины
2 1. Расчет цепной передачи
2.2. Расчет натяжной станции
2.3. Подбор подшипников для натяжной станции
2.4. Расчет приводной станции
2.5. Подбор подшипников для приводного вала
2.6. Расчет соединения вал - ступица
2.7. Расчет винта натяжной станции
2.8. Расчет муфты
3. Заключение
Литература

Состав: Скребково-цепной раздатчик (ВО), вал приводной (СБ), спецификации Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
СПЕЦ2.CDW
ПТМ ЛИСТ 1.CDW
ПТМ ЛИСТ2.CDW
СПЕЦ1.CDW
Курсова.docx
