Транспортер цепной наклонный

1
3
150
0
0
300

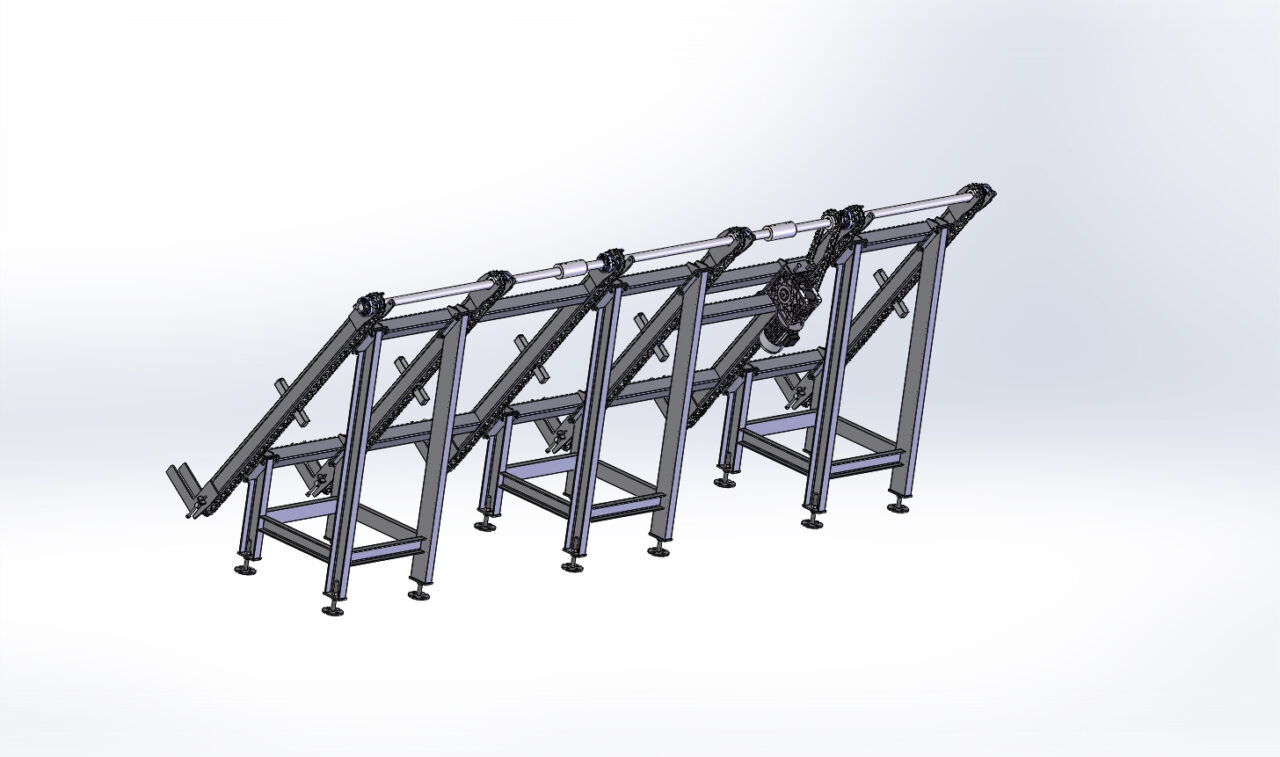

3D модель Транспортер цепной наклонный
3D модель Транспортер цепной наклонный

Транспортер цепной наклонный служит для подъема бревен на линию лесопиления. ДхШхВ - 5760х1746х2303. Угол наклона транспортера 55 градусов. Имеет 6 цепей, регулируемые ножки. Мотор-редуктор MU 110 50-1 PAM90B5 2,2kW 4P (563 Nm; 1400 rpm). Корпусной подшипник на валах UCFL 211. Цепи ПР-31,75. Масса - 1385 кг.

3D Модели бревна лесопилка Мотор-редуктор Транспортер цепной цепи
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
17.10.2024
Язык
Русский
Состав

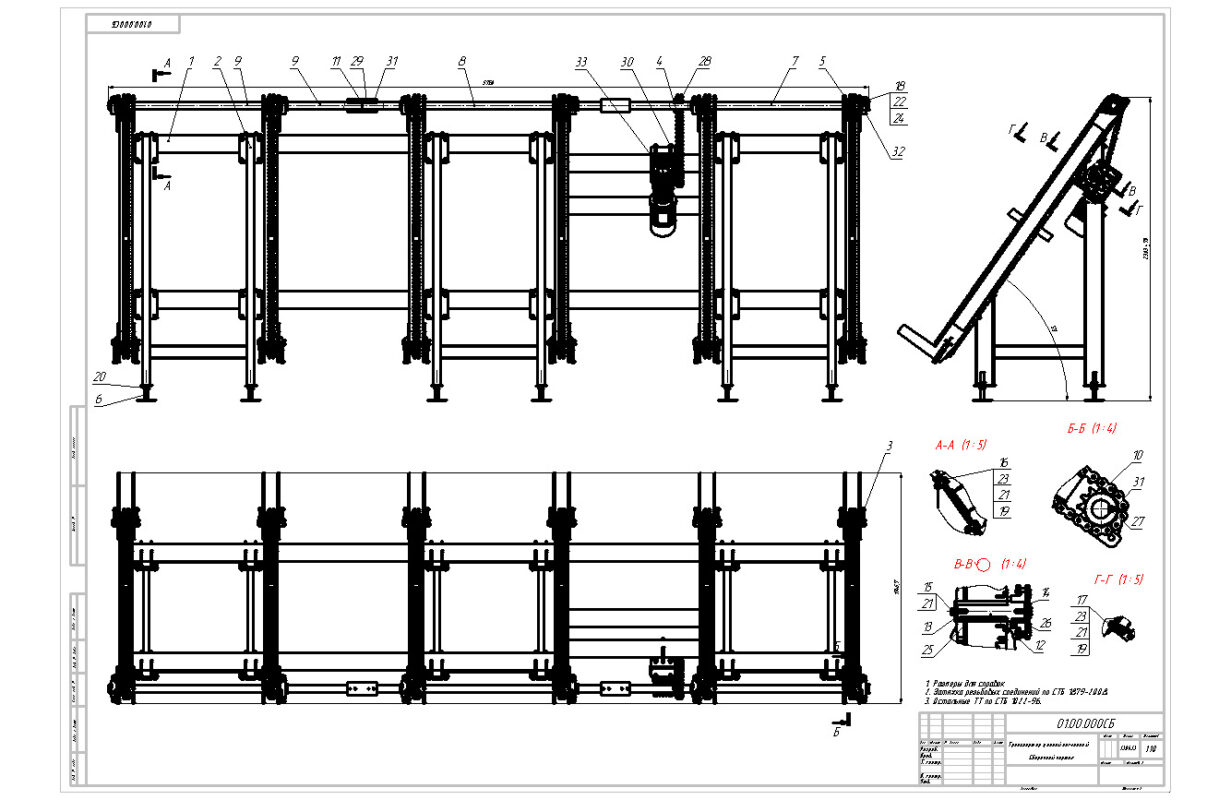

3D Сборка, с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.00.000 Транспортер цепной наклонный.SLDASM
  • 01.00.000 Транспортер цепной наклонный.SLDDRW
  • 01.00.001 Вал.SLDDRW
  • 01.00.001 Вал.SLDPRT
  • 01.00.002 Вал.SLDDRW
  • 01.00.002 Вал.SLDPRT
  • 01.00.003 Вал.SLDDRW
  • 01.00.003 Вал.SLDPRT
  • 01.00.004 Звезда ведомая.SLDDRW
  • 01.00.004 Звезда ведомая.SLDPRT
  • 01.00.005 Муфта.SLDDRW
  • 01.00.005 Муфта.SLDPRT
  • 01.00.006 Вал.SLDDRW
  • 01.00.006 Вал.SLDPRT
  • 01.00.007 Шайба.SLDDRW
  • 01.00.007 Шайба.SLDPRT
  • 01.00.008 Шайба.SLDDRW
  • 01.00.008 Шайба.SLDPRT
  • 01.01.000 Рама.SLDASM
  • 01.01.000 Рама.SLDDRW
  • 01.01.001 Балка.SLDDRW
  • 01.01.001 Балка.SLDPRT
  • 01.01.002 Перемычка.SLDDRW
  • 01.01.002 Перемычка.SLDPRT
  • 01.01.003 Пластина.SLDDRW
  • 01.01.003 Пластина.SLDPRT
  • 01.01.004 Пластина.SLDDRW
  • 01.01.004 Пластина.SLDPRT
  • 01.01.005 Ребро.SLDDRW
  • 01.01.005 Ребро.SLDPRT
  • 01.01.006 Пластина.SLDDRW
  • 01.01.006 Пластина.SLDPRT
  • 01.01.008 Пластина.SLDDRW
  • 01.01.008 Пластина.SLDPRT
  • 01.01.009 Пластина.SLDDRW
  • 01.01.009 Пластина.SLDPRT
  • 01.01.011 Пластина.SLDDRW
  • 01.01.011 Пластина.SLDPRT
  • 01.01.012 Ребро.SLDDRW
  • 01.01.012 Ребро.SLDPRT
  • 01.01.013 Пластина.SLDDRW
  • 01.01.013 Пластина.SLDPRT
  • 01.01.014 Пластина.SLDDRW
  • 01.01.014 Пластина.SLDPRT
  • 01.01.015 Ребро.SLDDRW
  • 01.01.015 Ребро.SLDPRT
  • 01.02.000 Опора.SLDASM
  • 01.02.000 Опора.SLDDRW
  • 01.02.001 Стойка.SLDDRW
  • 01.02.001 Стойка.SLDPRT
  • 01.02.001-01 Стойка.SLDPRT
  • 01.02.002 Стойка.SLDDRW
  • 01.02.002 Стойка.SLDPRT
  • 01.02.002-01 Стойка.SLDPRT
  • 01.02.003 Пластина.SLDDRW
  • 01.02.003 Пластина.SLDPRT
  • 01.02.004 Связь.SLDDRW
  • 01.02.004 Связь.SLDPRT
  • 01.02.005 Связь.SLDDRW
  • 01.02.005 Связь.SLDPRT
  • 01.03.000 Звезда натяжная.SLDASM
  • 01.03.000 Звезда натяжная.SLDDRW
  • 01.03.001 Звезда ведомая.SLDDRW
  • 01.03.001 Звезда ведомая.SLDPRT
  • 01.03.002 Ось.SLDDRW
  • 01.03.002 Ось.SLDPRT
  • 01.03.100 Винт натяжки.SLDASM
  • 01.03.100 Винт натяжки.SLDDRW
  • 01.03.101 Винт.SLDDRW
  • 01.03.101 Винт.SLDPRT
  • 01.04.000 Цепь.SLDASM
  • 01.04.000 Цепь.SLDDRW
  • 01.05.000 Цепь.SLDASM
  • 01.05.000 Цепь.SLDDRW
  • 01.05.001 Упор.SLDDRW
  • 01.05.001 Упор.SLDPRT
  • 01.05.100 Цепь.SLDASM
  • 01.05.100 Цепь.SLDDRW
  • 01.06.000 Опора.SLDASM
  • 01.06.000 Опора.SLDDRW
  • 01.06.001 Диск опорный.SLDDRW
  • 01.06.001 Диск опорный.SLDPRT
  • 01.06.002 Винт.SLDDRW
  • 01.06.002 Винт.SLDPRT
  • MU 110 NO PAM90B5 YES 1 D42 STANDARD 0 0.STEP
  • Болт М12-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16х100.88.019 ГОСТ Р 50793-95.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х16-45Н.SLDPRT
  • Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Звено внешнее цепи ПР-31,75-89 ГОСТ 13568-97 (20 А-1 ИСО 606-94).SLDPRT
  • Звено внутреннее цепи ПР-31,75-89 ГОСТ 13568-97 (20 А-1 ИСО 606-94).SLDPRT
  • Звено соединительное С-ПР-31,75-89 ГОСТ 13568-97 (20 А-1 ИСО 606-94).SLDPRT
  • Кольцо стопорное DIN 471 - 40 x 1.75.SLDPRT
  • Кольцо стопорное DIN 472 - 80 x 2.5.SLDPRT
  • Корпусной подшипник UCFL 211 (SKF).SLDPRT
  • Мотор-редуктор MU 110 50-1 PAM90B5 2,2kW 4P (563 Nm; 1400 rpm).SLDASM
  • Подшипник 180508 ГОСТ 8882-75.SLDPRT
  • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT
  • Шпонка 12х8х140 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х100 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х36 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х63 ГОСТ 23360-78.SLDPRT
  • Шпонка 16х10х70 ГОСТ 23360-78.SLDPRT
