Стол накопительный 3751х5139х1582 мм

2
5
127
0
0
300
3D модель Стол накопительный 3751х5139х1582 мм
3D модель Стол накопительный 3751х5139х1582 мм

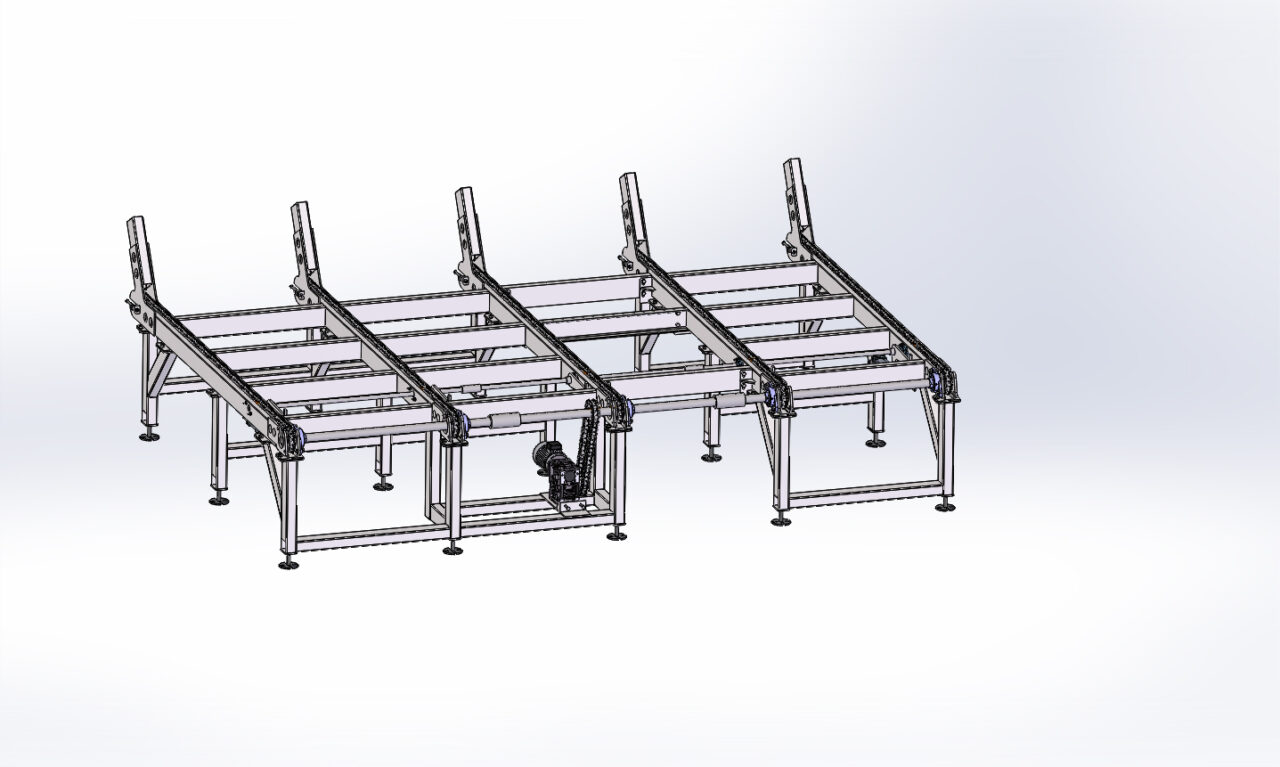

Стол накопительный используется в линии лесопиления после брусовального станка для накопления и поочередной подачи в лесопильный станок. Имеет 5 ветвей цепей Пр-38,1-127, регулируемые ножки, подъемные упоры для штучной подачи управляемые пневмоцилиндром Camozzi 40M2L080A0100. Габаритные размеры рабочей части стола, мм ДхШ - 3315х5080. Габаритные размеры стола, мм ДхШхВ - 3751х5139х1582. Привод осуществляется Мотор-редуктором MU 110 20/1 PAM24/140 V6 FC 90LB-1 3kW 4P. Масса, кг - 2340.

3D Модели бревно лесопилка Мотор-редуктор транспортер Цепи приводные
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
10.11.2024
Язык
Русский
Состав

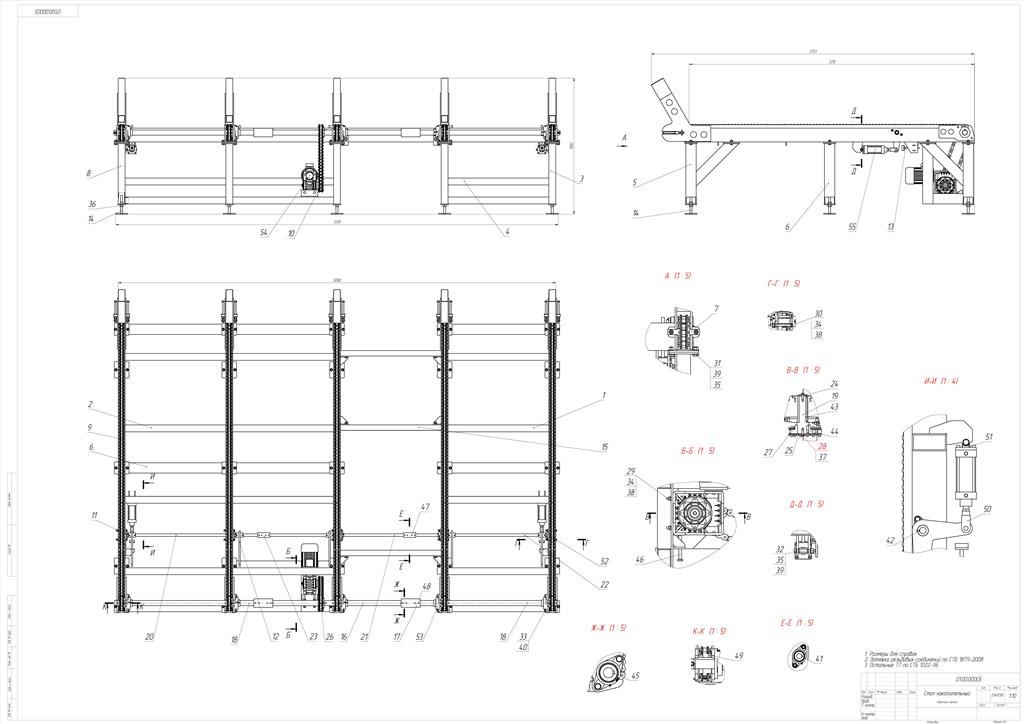

3D Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.00.000 Стол накопительный.SLDASM
  • 01.00.000 Стол накопительный.SLDDRW
  • 01.00.001 Перемычка.SLDDRW
  • 01.00.001 Перемычка.SLDPRT
  • 01.00.002 Вал приводной.SLDDRW
  • 01.00.002 Вал приводной.SLDPRT
  • 01.00.003 Втулка.SLDDRW
  • 01.00.003 Втулка.SLDPRT
  • 01.00.004 Вал.SLDDRW
  • 01.00.004 Вал.SLDPRT
  • 01.00.005 Вал редуктора.SLDDRW
  • 01.00.005 Вал редуктора.SLDPRT
  • 01.00.006 Вал останова.SLDDRW
  • 01.00.006 Вал останова.SLDPRT
  • 01.00.007 Вал останова.SLDDRW
  • 01.00.007 Вал останова.SLDPRT
  • 01.00.008 Вал останова.SLDDRW
  • 01.00.008 Вал останова.SLDPRT
  • 01.00.009 Муфта вала останова.SLDDRW
  • 01.00.009 Муфта вала останова.SLDPRT
  • 01.00.011 Шайба.SLDDRW
  • 01.00.011 Шайба.SLDPRT
  • 01.00.012 Шайба.SLDDRW
  • 01.00.012 Шайба.SLDPRT
  • 01.00.013 Звездочка приводная.SLDDRW
  • 01.00.013 Звездочка приводная.SLDPRT
  • 01.00.014 Звездочка редуктора.SLDDRW
  • 01.00.014 Звездочка редуктора.SLDPRT
  • 01.01.000 Полурама.SLDASM
  • 01.01.000 Полурама.SLDDRW
  • 01.01.001 Балка продольная.SLDDRW
  • 01.01.001 Балка продольная.SLDPRT
  • 01.01.003 Пластина.SLDDRW
  • 01.01.003 Пластина.SLDPRT
  • 01.01.004 Балка.SLDDRW
  • 01.01.004 Балка.SLDPRT
  • 01.01.005 Пластина.SLDDRW
  • 01.01.005 Пластина.SLDPRT
  • 01.01.006 Накладка.SLDDRW
  • 01.01.006 Накладка.SLDPRT
  • 01.01.007 Скат.SLDDRW
  • 01.01.007 Скат.SLDPRT
  • 01.01.008 Направляющая.SLDDRW
  • 01.01.008 Направляющая.SLDPRT
  • 01.01.009 Пластина.SLDDRW
  • 01.01.009 Пластина.SLDPRT
  • 01.01.011 Направляющая цепи.SLDDRW
  • 01.01.011 Направляющая цепи.SLDPRT
  • 01.01.012 Направляющая цепи.SLDDRW
  • 01.01.012 Направляющая цепи.SLDPRT
  • 01.01.013 Пластина.SLDDRW
  • 01.01.013 Пластина.SLDPRT
  • 01.01.014 Заглушка.SLDDRW
  • 01.01.014 Заглушка.SLDPRT
  • 01.01.015 Упор.SLDDRW
  • 01.01.015 Упор.SLDPRT
  • 01.01.016 Кронштейн.SLDDRW
  • 01.01.016 Кронштейн.SLDPRT
  • 01.01.017 Косынка.SLDDRW
  • 01.01.017 Косынка.SLDPRT
  • 01.01.018 Пластина.SLDDRW
  • 01.01.018 Пластина.SLDPRT
  • 01.01.100 Кронштейн.SLDASM
  • 01.01.100 Кронштейн.SLDDRW
  • 01.01.101 Пластина.SLDDRW
  • 01.01.101 Пластина.SLDPRT
  • 01.01.102 Косынка.SLDDRW
  • 01.01.102 Косынка.SLDPRT
  • 01.01.103 Пластина.SLDDRW
  • 01.01.103 Пластина.SLDPRT
  • 01.02.000 Полурама.SLDASM
  • 01.02.000 Полурама.SLDDRW
  • 01.04.000 Стойка.SLDASM
  • 01.04.000 Стойка.SLDDRW
  • 01.04.001 Опора.SLDDRW
  • 01.04.001 Опора.SLDPRT
  • 01.04.002 Раскос.SLDDRW
  • 01.04.002 Раскос.SLDPRT
  • 01.04.003 Перемычка.SLDDRW
  • 01.04.003 Перемычка.SLDPRT
  • 01.04.004 Пластина.SLDDRW
  • 01.04.004 Пластина.SLDPRT
  • 01.04.005 Пластина.SLDDRW
  • 01.04.005 Пластина.SLDPRT
  • 01.04.006 Пластина опорная.SLDDRW
  • 01.04.006 Пластина опорная.SLDPRT
  • 01.05.000 Стойка.SLDASM
  • 01.05.000 Стойка.SLDDRW
  • 01.06.000 Стойка.SLDASM
  • 01.06.000 Стойка.SLDDRW
  • 01.07.000 Стойка.SLDASM
  • 01.07.000 Стойка.SLDDRW
  • 01.08.000 Звезда натяжная.SLDASM
  • 01.08.000 Звезда натяжная.SLDDRW
  • 01.08.001 Вал.SLDDRW
  • 01.08.001 Вал.SLDPRT
  • 01.08.002 Звездочка обводная.SLDDRW
  • 01.08.002 Звездочка обводная.SLDPRT
  • 01.08.100 Винт натяжки.SLDASM
  • 01.08.100 Винт натяжки.SLDDRW
  • 01.08.101 Винт.SLDDRW
  • 01.08.101 Винт.SLDPRT
  • 01.09.000 Стойка.SLDASM
  • 01.09.000 Стойка.SLDDRW
  • 01.09.001 Стойка.SLDDRW
  • 01.09.001 Стойка.SLDPRT
  • 01.09.002 Премычка.SLDDRW
  • 01.09.002 Премычка.SLDPRT
  • 01.09.003 Премычка.SLDDRW
  • 01.09.003 Премычка.SLDPRT
  • 01.09.004 Площадка редуктора.SLDDRW
  • 01.09.004 Площадка редуктора.SLDPRT
  • 01.09.005 Упор.SLDDRW
  • 01.09.005 Упор.SLDPRT
  • 01.09.006 Ребро.SLDDRW
  • 01.09.006 Ребро.SLDPRT
  • 01.10.000 Цепь.SLDASM
  • 01.10.000 Цепь.SLDDRW
  • 01.11.000 Цепь.SLDASM
  • 01.11.000 Цепь.SLDDRW
  • 01.12.000 Коготь.SLDASM
  • 01.12.000 Коготь.SLDDRW
  • 01.12.001 Втулка.SLDDRW
  • 01.12.001 Втулка.SLDPRT
  • 01.12.002 Крюк.SLDDRW
  • 01.12.002 Крюк.SLDPRT
  • 01.13.000 Коготь.SLDASM
  • 01.13.000 Коготь.SLDDRW
  • 01.13.001 Крюк.SLDDRW
  • 01.13.001 Крюк.SLDPRT
  • 01.14.000 Упор.SLDASM
  • 01.14.000 Упор.SLDDRW
  • 01.14.001 Отбойник.SLDDRW
  • 01.14.001 Отбойник.SLDPRT
  • 01.14.100 Шток.SLDASM
  • 01.14.100 Шток.SLDDRW
  • 01.14.101 Винт.SLDDRW
  • 01.14.101 Винт.SLDPRT
  • 01.14.102 Пятак.SLDDRW
  • 01.14.102 Пятак.SLDPRT
  • 01.15.000 Опора.SLDASM
  • 01.15.000 Опора.SLDDRW
  • 01.15.001 Диск опорный.SLDDRW
  • 01.15.001 Диск опорный.SLDPRT
  • 01.15.002 Винт.SLDDRW
  • 01.15.002 Винт.SLDPRT
  • Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх120.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх110.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16-6gх45.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М16х140.88.019 ГОСТ Р 50793-95.SLDPRT
  • Болт М20-6gх40.88.019 ГОСТ 7798-70.SLDPRT
  • Вилка для штока G-80-100.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х16-45Н.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М10х25-45Н.SLDPRT
  • Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М8х10-45Н.SLDPRT
  • Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Задняя подвеска охватываемая L-41-80.SLDPRT
  • Звезда 11 зуб.stp
  • Звезда 13 зуб.stp
  • Звено внешнее цепи ПР-38,1-127 ГОСТ 13568-97 (24 А-1 ИСО 606-94).SLDPRT
  • Звено внутреннее цепи ПР-38,1-127 ГОСТ 13568-97 (24 А-1 ИСО 606-94).SLDPRT
  • Звено соединительное С-ПР-38,1-127 ГОСТ 13568-97 (24 А-1 ИСО 606-94).SLDPRT
  • Кольцо стопорное DIN 471 - 40 x 1.75.SLDPRT
  • Кольцо стопорное DIN 472 - 90 x 3.SLDPRT
  • Корпус Camozzi 40M2L080A0100.SLDPRT
  • Корпусной подшипник UCFL 206.SLDPRT
  • Корпусной подшипник UCFL 212 (SKF).SLDPRT
  • Мотор-редуктор MU 110 20-1 PAM24-140 V6 FC 90LB-1 3kW 4P.SLDPRT
  • Пневмоцилиндр Camozzi 40M2L080A0100.SLDASM
  • Пневмоцилиндр Camozzi 40M2L080A0100.SLDDRW
  • Подшипник 180608 ГОСТ 8882-75.SLDPRT
  • Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.20.01.019 ГОСТ 11371-78.SLDPRT
  • Шпонка 12х8х140 ГОСТ 23360-78.SLDPRT
  • Шпонка 18х11х100 ГОСТ 23360-78.SLDPRT
  • Шпонка 18х11х40 ГОСТ 23360-78.SLDPRT
  • Шпонка 8х7х60 ГОСТ 23360-78.SLDPRT
  • Шпонка 8х7х80 ГОСТ 23360-78.SLDPRT
  • Шток Camozzi 40M2L080A0100.SLDPRT
