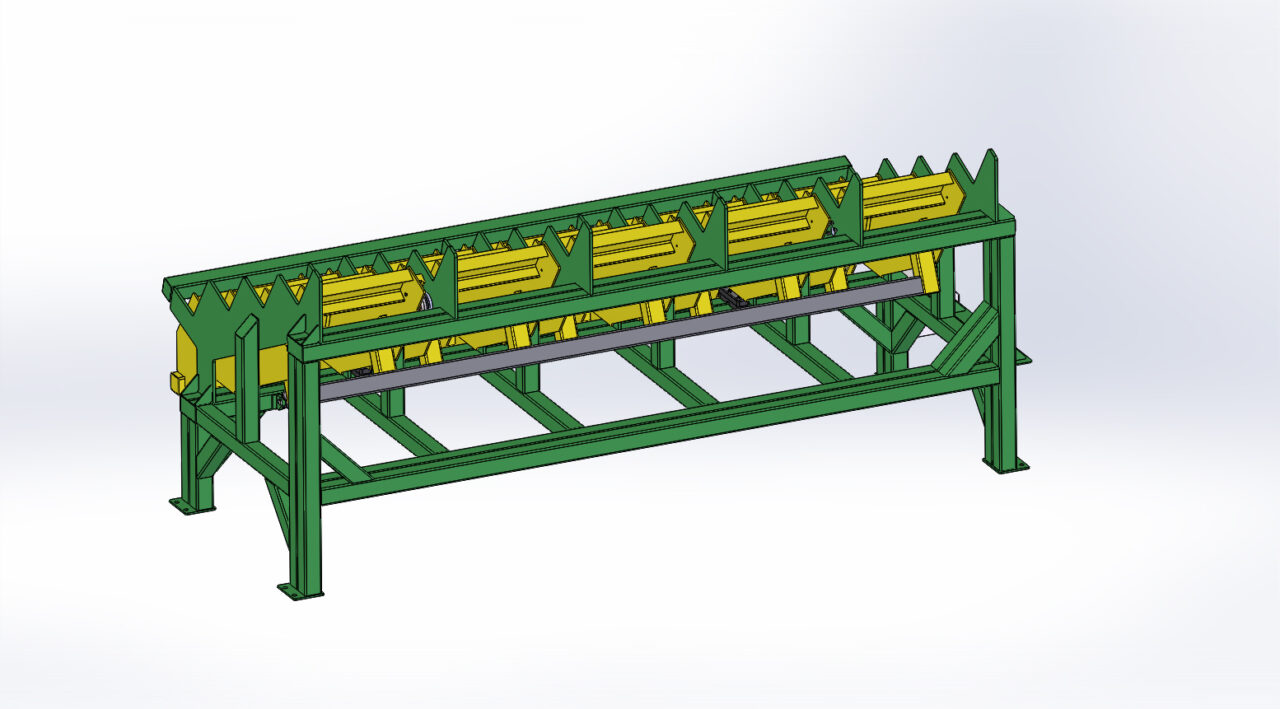

Ступенчатый транспортер служит для постепенной и поочередной подачи бревен на линию лесопиления. Транспортер приводится в рабочее положене гидроцилиндрами. Длинна бревна для подачи, мм - 6000. Габаритные размеры транспортера ДхШхВ мм, 4340х2030х1843. Масса кг, - 2616.
