Устройство подачи бревна

0
0
7
0
0
300
01.00.000 Устройство подачи бревна.STEP

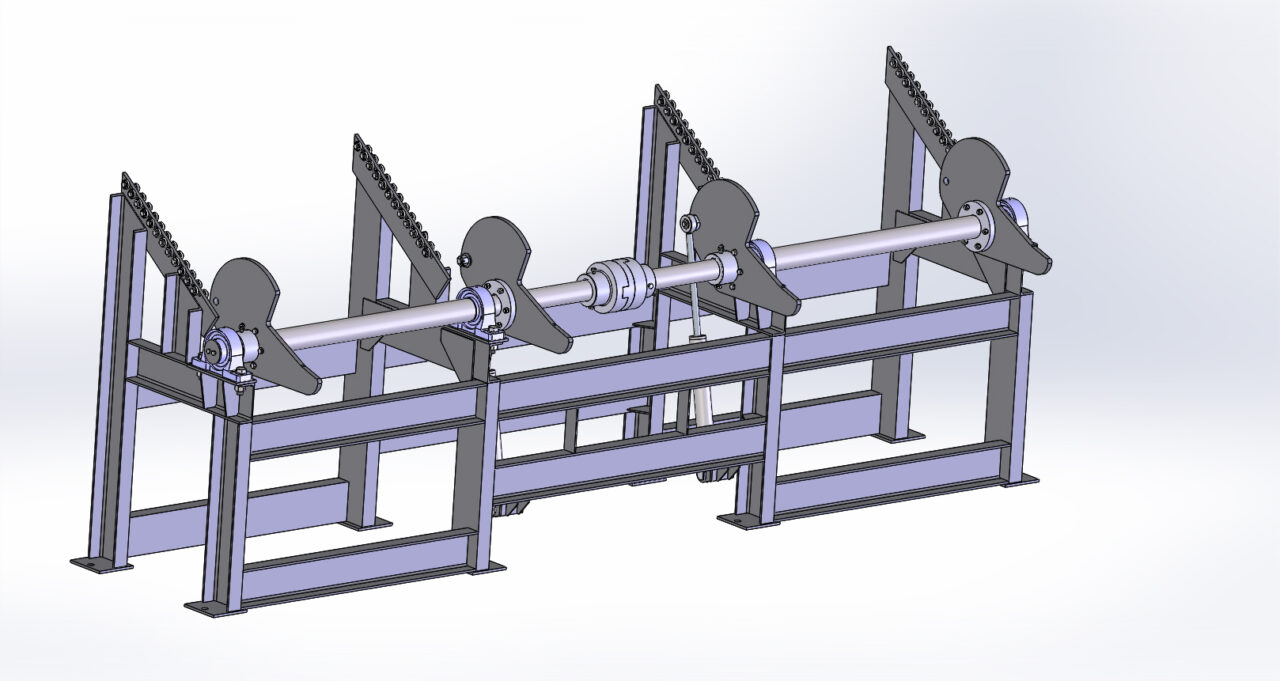

3D модель Устройство подачи бревна

Устройство подачи бревна служит для постепенной и поштучной подачи бревна на линию лесопиления. Приводится в рабочее положене 2-мя гидроцилиндрами. На наклонной части установлены подшипники, по которым бревно скатывается вниз до удерживающих секторов. Длинна бревна для подачи, мм - 6000. Габаритные размеры ДхШхВ мм - 4162х1150х1559. Масса кг, - 951.

3D Модели гидроцилиндр Конвейер лесопилка линия сортировки Устройство подачи бревна
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
31.08.2025
Язык
Русский
Состав
3D модель с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.00.000 Устройство подачи бревна.SLDASM
  • 01.00.000 Устройство подачи бревна.SLDDRW
  • 01.00.000 Устройство подачи бревна.STEP
  • 01.00.001 Вал.SLDDRW
  • 01.00.001 Вал.SLDPRT
  • 01.00.002 Вал.SLDDRW
  • 01.00.002 Вал.SLDPRT
  • 01.00.004 Ступица.SLDDRW
  • 01.00.004 Ступица.SLDPRT
  • 01.00.005 Сектор.SLDDRW
  • 01.00.005 Сектор.SLDPRT
  • 01.00.006 Шайба.SLDDRW
  • 01.00.006 Шайба.SLDPRT
  • 01.00.007 Ось.SLDDRW
  • 01.00.007 Ось.SLDPRT
  • 01.00.008 Шайба.SLDDRW
  • 01.00.008 Шайба.SLDPRT
  • 01.00.009 Шайба.SLDDRW
  • 01.00.009 Шайба.SLDPRT
  • 01.00.011 Ось.SLDDRW
  • 01.00.011 Ось.SLDPRT
  • 01.00.012 Втулка.SLDDRW
  • 01.00.012 Втулка.SLDPRT
  • 01.01.000 Рама.SLDASM
  • 01.01.000 Рама.SLDDRW
  • 01.01.001 Стойка.SLDDRW
  • 01.01.001 Стойка.SLDPRT
  • 01.01.002 Балка.SLDDRW
  • 01.01.002 Балка.SLDPRT
  • 01.01.003 Балка.SLDDRW
  • 01.01.003 Балка.SLDPRT
  • 01.01.004 Стойка.SLDDRW
  • 01.01.004 Стойка.SLDPRT
  • 01.01.004-01 Стойка.SLDPRT
  • 01.01.005 Балка.SLDDRW
  • 01.01.005 Балка.SLDPRT
  • 01.01.005-01 Балка.SLDPRT
  • 01.01.006 Опора.SLDDRW
  • 01.01.006 Опора.SLDPRT
  • 01.01.006-01 Опора.SLDPRT
  • 01.01.008 Пластина.SLDDRW
  • 01.01.008 Пластина.SLDPRT
  • 01.01.009 Пластина.SLDDRW
  • 01.01.009 Пластина.SLDPRT
  • 01.01.011 Пластина.SLDDRW
  • 01.01.011 Пластина.SLDPRT
  • 01.01.012 Ребро.SLDDRW
  • 01.01.012 Ребро.SLDPRT
  • 01.01.013 Ребро.SLDDRW
  • 01.01.013 Ребро.SLDPRT
  • 01.01.014 Ребро.SLDDRW
  • 01.01.014 Ребро.SLDPRT
  • 01.01.015 Ребро.SLDDRW
  • 01.01.015 Ребро.SLDPRT
  • 01.01.016 Пластина.SLDDRW
  • 01.01.016 Пластина.SLDPRT
  • 01.01.050 Кронштейн.SLDASM
  • 01.01.050 Кронштейн.SLDDRW
  • 01.01.051 Пластина.SLDDRW
  • 01.01.051 Пластина.SLDPRT
  • 01.01.052 Проушина.SLDDRW
  • 01.01.052 Проушина.SLDPRT
  • 01.01.053 Платик.SLDDRW
  • 01.01.053 Платик.SLDPRT
  • 01.02.000 Муфта.SLDASM
  • 01.02.000 Муфта.SLDDRW
  • 01.02.001 Полумуфта.SLDDRW
  • 01.02.001 Полумуфта.SLDPRT
  • 01.02.002 Диск кулачковый.SLDDRW
  • 01.02.002 Диск кулачковый.SLDPRT
  • 50-25-350.00 Гидроцилиндр.SLDASM
  • 50-25-350.00 Гидроцилиндр.SLDDRW
  • 50-25-350.01 Поршень.SLDDRW
  • 50-25-350.01 Поршень.SLDPRT
  • 50-25-350.02 Букса.SLDDRW
  • 50-25-350.02 Букса.SLDPRT
  • 50-25-350.03 Гайка.SLDDRW
  • 50-25-350.03 Гайка.SLDPRT
  • 50-25-350.10 Гильза в сборе.SLDASM
  • 50-25-350.10 Гильза в сборе.SLDDRW
  • 50-25-350.11 Гильза.SLDDRW
  • 50-25-350.11 Гильза.SLDPRT
  • 50-25-350.12 Дно.SLDDRW
  • 50-25-350.12 Дно.SLDPRT
  • 50-25-350.13 Проушина.SLDDRW
  • 50-25-350.13 Проушина.SLDPRT
  • 50-25-350.14 Бонка.SLDDRW
  • 50-25-350.14 Бонка.SLDPRT
  • 50-25-350.20 Шток в сборе.SLDASM
  • 50-25-350.20 Шток в сборе.SLDDRW
  • 50-25-350.21 Шток.SLDDRW
  • 50-25-350.21 Шток.SLDPRT
  • Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12-6gх65.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М12х30.88.019 ГОСТ Р 50793-95.SLDPRT
  • Болт М24-6gх90.88.019 ГОСТ 7798-70.SLDPRT
  • Внутренняя обойма ШС30К.SLDPRT
  • Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Гайка М24-6Н.8.019 ГОСТ 5918-73.SLDPRT
  • Грязесъемник WSL 0250 0336 053 CO (25,0х33,6х5,3).SLDPRT
  • Кольцо 015-020-30-2-3 ГОСТ 9833-73.SLDPRT
  • Кольцо 044-052-46-2-3 ГОСТ 9833-73.SLDPRT
  • Кольцо стопорное DIN 472 - 47 x 1.75.SLDPRT
  • Корпусной подшипник UCP 216.SLDPRT
  • Направляющее кольцо поршня HES 0500 0450 056 RO (50,0х45,0х5,6).SLDPRT
  • Направляющее кольцо штока HIS 0250 0300 097 RO (25,0х30,0х9,7).SLDPRT
  • Наружняя обойма ШС30К.SLDPRT
  • Подшипник 180301 ГОСТ 8882-75.SLDPRT
  • Подшипник ШС30К ГОСТ 3635-78.SLDASM
  • Уплотнение поршня PSO 0500 0345 063 CN (50,0х34,5х6,3).SLDPRT
  • Уплотнение штока RSB 0250 0330 057 CO (25,0х33,0х5,7).SLDPRT
  • Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба 24 65Г 019 ГОСТ 6402-70.SLDPRT
  • Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.24.01.019 ГОСТ 11371-78.SLDPRT
  • Шайба А.30.01.019 ГОСТ 11371-78.SLDPRT
  • Шплинт 5х45.019 ГОСТ 397-79.SLDPRT
  • Шплинт 6,3х50.019 ГОСТ 397-79.SLDPRT
  • Шпонка 22х14х100 ГОСТ 23360-78.SLDPRT
  • Штифт А.8х10.60С2 ГОСТ 14229-93.SLDPRT
