Конвейер поштучной выдачи бревен

147

500

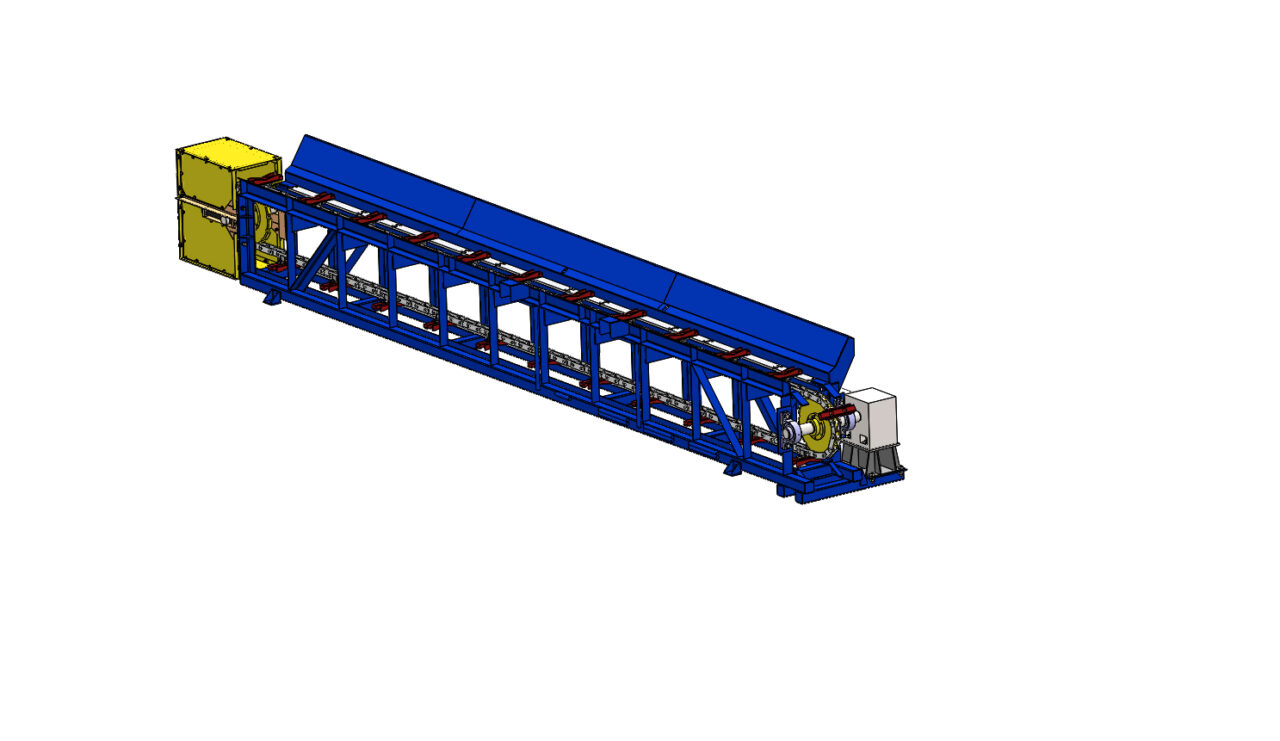

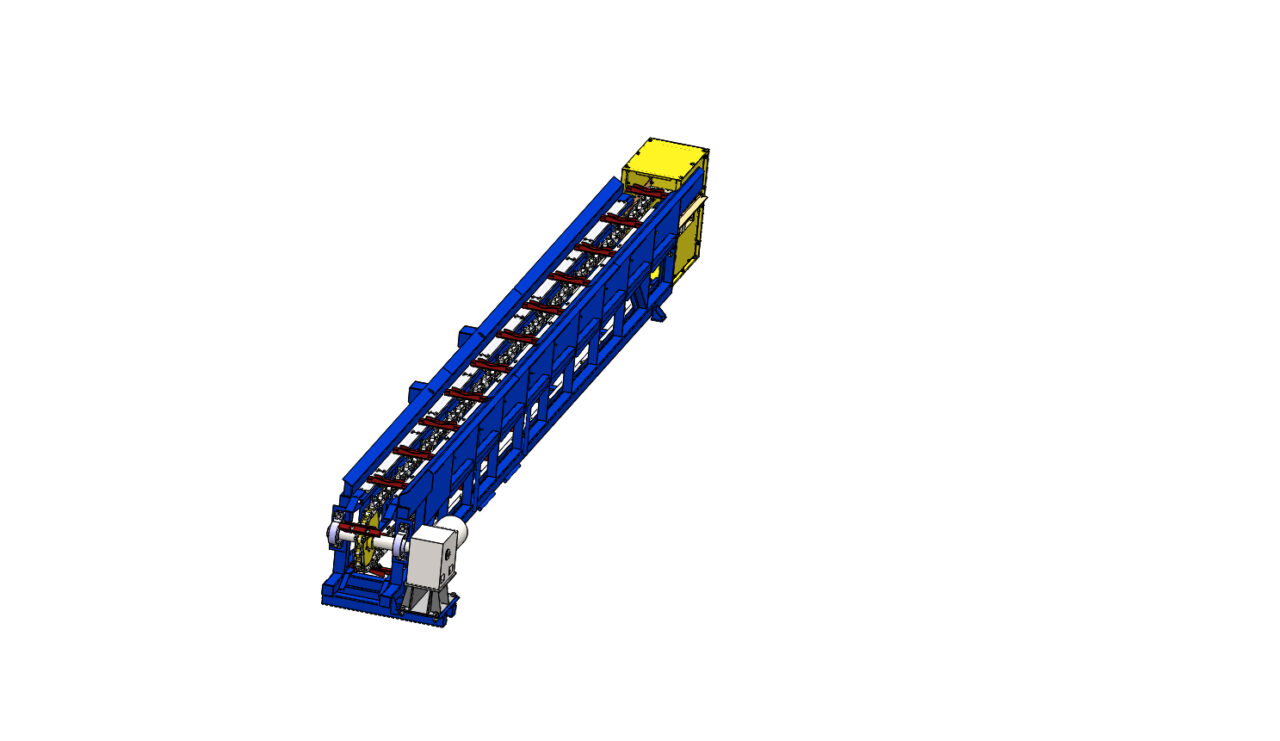

3D модель Конвейер поштучной выдачи бревен

Конвейер поштучной выдачи служит для поочередной подачи бревен на линию лесопиления. Диаметр бровен до 350 мм. Приводится в движение мотор-редуктором UD-KAB-97-47.93-30-5.5B5-M1; частота вращения приводной звезды - 29 об/мин; Максимальный крутящий момент - 4300 Нм. Приводная цепь М224-1-125-1 ГОСТ588-81. Габаритные размеры ДхШхВ, мм - 9233х1178х1286. Масса, кг - 2833.

3D Модели деревообработка Конвейер лесопилка поштучной

Автор

bysergos

Дата

10.01.2025

Язык

Русский

Состав

3D модель с чертежами и спецификациями

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

01.00.00.000 Конвейер поштучной выдачи.SLDASM
01.00.00.000 Конвейер поштучной выдачи.SLDDRW
01.00.00.001 Пластина скольжения.SLDDRW
01.00.00.001 Пластина скольжения.SLDPRT
01.00.00.002 Вал приводной.SLDDRW
01.00.00.002 Вал приводной.SLDPRT
01.00.00.005 Пластина скольжения.SLDDRW
01.00.00.005 Пластина скольжения.SLDPRT
01.00.00.006 Втулка.SLDDRW
01.00.00.006 Втулка.SLDPRT
01.00.00.007 Втулка.SLDDRW
01.00.00.007 Втулка.SLDPRT
01.00.00.011 Крышка.SLDDRW
01.00.00.011 Крышка.SLDPRT
01.00.00.012 Шайба.SLDDRW
01.00.00.012 Шайба.SLDPRT
01.01.00.000 Рама конвейера.SLDASM
01.01.00.000 Рама конвейера.SLDDRW
01.01.00.001 Балка.SLDDRW
01.01.00.001 Балка.SLDPRT
01.01.00.002 Балка верхняя.SLDDRW
01.01.00.002 Балка верхняя.SLDPRT
01.01.00.003 Стойка.SLDDRW
01.01.00.003 Стойка.SLDPRT
01.01.00.005 Направляющая.SLDDRW
01.01.00.005 Направляющая.SLDPRT
01.01.00.006 Распорка.SLDDRW
01.01.00.006 Распорка.SLDPRT
01.01.00.007 Распорка.SLDDRW
01.01.00.007 Распорка.SLDPRT
01.01.00.008 Раскос.SLDDRW
01.01.00.008 Раскос.SLDPRT
01.01.00.009 Раскос.SLDDRW
01.01.00.009 Раскос.SLDPRT
01.01.00.012 Направляющая нижняя.SLDDRW
01.01.00.012 Направляющая нижняя.SLDPRT
01.01.00.013 Направляющая.SLDDRW
01.01.00.013 Направляющая.SLDPRT
01.01.00.014 Направляющая.SLDDRW
01.01.00.014 Направляющая.SLDPRT
01.01.00.015 Косынка.SLDDRW
01.01.00.015 Косынка.SLDPRT
01.01.00.016 Заглушка.SLDDRW
01.01.00.016 Заглушка.SLDPRT
01.01.00.017 Ребро.SLDDRW
01.01.00.017 Ребро.SLDPRT
01.01.00.018 Полоса.SLDDRW
01.01.00.018 Полоса.SLDPRT
01.01.00.019 Полоса.SLDDRW
01.01.00.019 Полоса.SLDPRT
01.01.00.021 Козырек.SLDDRW
01.01.00.021 Козырек.SLDPRT
01.01.00.022 Ребро.SLDDRW
01.01.00.022 Ребро.SLDPRT
01.01.00.023 Козырек.SLDDRW
01.01.00.023 Козырек.SLDPRT
01.01.00.024 Ребро.SLDDRW
01.01.00.024 Ребро.SLDPRT
01.01.00.025 Ребро.SLDDRW
01.01.00.025 Ребро.SLDPRT
01.01.00.026 Ребро.SLDDRW
01.01.00.026 Ребро.SLDPRT
01.01.00.027 Распорка.SLDDRW
01.01.00.027 Распорка.SLDPRT
01.01.00.028 Направляющая.SLDDRW
01.01.00.028 Направляющая.SLDPRT
01.01.00.029 Подкладка.SLDDRW
01.01.00.029 Подкладка.SLDPRT
01.01.00.031 Направляющая.SLDDRW
01.01.00.031 Направляющая.SLDPRT
01.01.00.032 Подкладка.SLDDRW
01.01.00.032 Подкладка.SLDPRT
01.01.00.033 Ребро.SLDDRW
01.01.00.033 Ребро.SLDPRT
01.01.00.034 Балка.SLDDRW
01.01.00.034 Балка.SLDPRT
01.01.00.035 Опорная пластина.SLDDRW
01.01.00.035 Опорная пластина.SLDPRT
01.01.00.036 Полоса.SLDDRW
01.01.00.036 Полоса.SLDPRT
01.01.00.037 Полоса.SLDDRW
01.01.00.038 Полоса.SLDDRW
01.01.00.038 Полоса.SLDPRT
01.01.00.039 Уголок датчика.SLDDRW
01.01.00.039 Уголок датчика.SLDPRT
01.01.00.041 Ребро.SLDDRW
01.01.00.041 Ребро.SLDPRT
01.01.00.042 Крышка.SLDDRW
01.01.00.042 Крышка.SLDPRT
01.01.00.044 Косынка.SLDDRW
01.01.00.044 Косынка.SLDPRT
01.01.00.045 Опора.SLDDRW
01.01.00.045 Опора.SLDPRT
01.01.00.046 Косынка.SLDDRW
01.01.00.046 Косынка.SLDPRT
01.01.00.047 Распорка.SLDDRW
01.01.00.047 Распорка.SLDPRT
01.01.00.051 Кабельканал.SLDDRW
01.01.00.051 Кабельканал.SLDPRT
01.01.00.052 Кабельканал.SLDDRW
01.01.00.052 Кабельканал.SLDPRT
01.01.00.053 Кабельканал.SLDDRW
01.01.00.053 Кабельканал.SLDPRT
01.01.01.000 Стойка.SLDASM
01.01.01.000 Стойка.SLDDRW
01.01.01.001 Стойка.SLDDRW
01.01.01.001 Стойка.SLDPRT
01.01.01.002 Пластина.SLDDRW
01.01.01.002 Пластина.SLDPRT
01.01.01.003 Косынка.SLDDRW
01.01.01.003 Косынка.SLDPRT
01.01.02.000 Стойка.SLDASM
01.01.02.000 Стойка.SLDDRW
01.01.02.001 Стойка.SLDDRW
01.01.02.001 Стойка.SLDPRT
01.01.03.000 Стойка.SLDASM
01.01.03.000 Стойка.SLDDRW
01.01.03.001 Стойка.SLDDRW
01.01.03.001 Стойка.SLDPRT
01.01.03.002 Пластина.SLDDRW
01.01.03.002 Пластина.SLDPRT
01.01.03.003 Косынка.SLDDRW
01.01.03.003 Косынка.SLDPRT
01.01.04.000 Стойка.SLDASM
01.01.04.000 Стойка.SLDDRW
01.01.04.001 Стойка.SLDDRW
01.01.04.001 Стойка.SLDPRT
01.02.00.000 Звёздочка приводная.SLDASM
01.02.00.000 Звёздочка приводная.SLDDRW
01.02.00.001 Звёздочка.SLDDRW
01.02.00.001 Звёздочка.SLDPRT
01.02.00.002 Ступица.SLDDRW
01.02.00.002 Ступица.SLDPRT
01.03.00.000 Звёздочка натяжки.SLDASM
01.03.00.000 Звёздочка натяжки.SLDDRW
01.03.00.001 Звёздочка.SLDDRW
01.03.00.001 Звёздочка.SLDPRT
01.03.00.002 Ступица.SLDDRW
01.03.00.002 Ступица.SLDPRT
01.03.00.003 Вал.SLDDRW
01.03.00.003 Вал.SLDPRT
01.06.00.000 Опора левая.SLDASM
01.06.00.000 Опора левая.SLDDRW
01.06.00.001 Уголок.SLDDRW
01.06.00.001 Уголок.SLDPRT
01.06.00.002 Направляющая.SLDDRW
01.06.00.002 Направляющая.SLDPRT
01.06.00.003 Направляющая.SLDDRW
01.06.00.003 Направляющая.SLDPRT
01.06.00.004 Шайба.SLDDRW
01.06.00.004 Шайба.SLDPRT
01.06.00.005 Шайба.SLDDRW
01.06.00.005 Шайба.SLDPRT
01.06.00.006 Косынка.SLDDRW
01.06.00.006 Косынка.SLDPRT
01.07.00.000 Опора правая.SLDASM
01.07.00.000 Опора правая.SLDDRW
01.07.00.001 Направляющая.SLDDRW
01.07.00.001 Направляющая.SLDPRT
01.07.00.002 Направляющая.SLDDRW
01.07.00.002 Направляющая.SLDPRT
01.08.00.000 Винт регулировочный.SLDASM
01.08.00.000 Винт регулировочный.SLDDRW
01.08.00.001 Винт.SLDDRW
01.08.00.001 Винт.SLDPRT
01.08.00.002 Кольцо.SLDDRW
01.08.00.002 Кольцо.SLDPRT
01.09.00.000 Площадка редуктора.SLDASM
01.09.00.000 Площадка редуктора.SLDDRW
01.09.00.001 Пластина.SLDDRW
01.09.00.001 Пластина.SLDPRT
01.09.00.002 Пластина.SLDDRW
01.09.00.002 Пластина.SLDPRT
01.09.00.003 Ребро.SLDDRW
01.09.00.003 Ребро.SLDPRT
01.09.00.004 Пластина.SLDDRW
01.09.00.004 Пластина.SLDPRT
01.10.00.000 Кожух защитный.SLDASM
01.10.00.000 Кожух защитный.SLDDRW
01.10.00.001 Лист.SLDDRW
01.10.00.001 Лист.SLDPRT
01.10.00.002 Лист боковой.SLDDRW
01.10.00.002 Лист боковой.SLDPRT
01.10.01.000 Рамка.SLDASM
01.10.01.000 Рамка.SLDDRW
01.10.01.001 Стойка.SLDDRW
01.10.01.001 Стойка.SLDPRT
01.10.01.002 Планка.SLDDRW
01.10.01.002 Планка.SLDPRT
01.10.01.003 Стойка.SLDDRW
01.10.01.003 Стойка.SLDPRT
01.10.02.000 Рамка.SLDASM
01.10.02.000 Рамка.SLDDRW
01.10.02.001 Стойка.SLDDRW
01.10.02.001 Стойка.SLDPRT
01.10.02.002 Стойка.SLDDRW
01.10.02.002 Стойка.SLDPRT
01.10.03.000 Лист защиты.SLDASM
01.10.03.000 Лист защиты.SLDDRW
01.10.03.001 Пластина.SLDDRW
01.10.03.001 Пластина.SLDPRT
01.10.03.002 Планка продольная.SLDDRW
01.10.03.002 Планка продольная.SLDPRT
01.10.03.003 Планка поперечная.SLDDRW
01.10.03.003 Планка поперечная.SLDPRT
01.11.00.000 Кожух защитный.SLDASM
01.11.00.000 Кожух защитный.SLDDRW
01.11.00.001 Лист.SLDDRW
01.11.00.001 Лист.SLDPRT
01.11.00.002 Лист боковой.SLDDRW
01.11.00.002 Лист боковой.SLDPRT
01.11.01.000 Рамка.SLDASM
01.11.01.000 Рамка.SLDDRW
01.11.01.001 Стойка.SLDDRW
01.11.01.001 Стойка.SLDPRT
01.11.01.002 Стойка.SLDDRW
01.11.01.002 Стойка.SLDPRT
01.11.01.003 Пластина.SLDDRW
01.11.01.003 Пластина.SLDPRT
01.11.02.000 Рамка.SLDASM
01.11.02.000 Рамка.SLDDRW
01.11.02.001 Стойка.SLDDRW
01.11.02.001 Стойка.SLDPRT
01.11.02.002 Стойка.SLDDRW
01.11.02.002 Стойка.SLDPRT
01.12.00.000 Цепь в сборе.SLDASM
01.12.00.000 Цепь в сборе.SLDDRW
01.12.01.000 Цепь.SLDASM
01.12.01.000 Цепь.SLDDRW
01.12.01.001 Кронштейн.SLDDRW
01.12.01.001 Кронштейн.SLDPRT
01.12.01.100 Цепь М224-1-125-1 ГОСТ588-81.SLDASM
01.12.01.100 Цепь М224-1-125-1 ГОСТ588-81.SLDDRW
01.12.02.000 Траверса.SLDASM
01.12.02.000 Траверса.SLDDRW
01.12.02.001 Балка.SLDDRW
01.12.02.001 Балка.SLDPRT
01.12.02.002 Пластина.SLDDRW
01.12.02.002 Пластина.SLDPRT
Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT
Болт М12-6gх35.88.019 ГОСТ 7798-70.SLDPRT
Болт М12-6gх45.88.019 ГОСТ 7798-70.SLDPRT
Болт М16-6gх30.88.019 ГОСТ 7798-70.SLDPRT
Болт М16-6gх40.88.019 ГОСТ 7798-70.SLDPRT
Болт М16-6gх60.88.019 ГОСТ 7798-70.SLDPRT
Болт М20-6gх70.88.019 ГОСТ 7798-70.SLDPRT
Болт М24-6gх100.88.019 ГОСТ 7798-70.SLDPRT
Болт М24-6gх70.88.019 ГОСТ 7798-70.SLDPRT
Болт М24-6gх90.88.019 ГОСТ 7798-70.SLDPRT
Винт с потайной головкой и шестигранным углублением под ключ ГОСТ Р ИСО 10642-M8х35-8.8.SLDPRT
Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
Гайка М20-6Н.8.019 ГОСТ 5915-70.SLDPRT
Гайка М24-6Н.8.019 ГОСТ 5915-70.SLDPRT
Гайка М8-6Н.8.019 ГОСТ 5915-70.SLDPRT
Датчик оптический ВБО-М18-76В-9100-Н (излучатель).SLDPRT
Датчик оптический ВБО-М18-76В-9113-СА (приемник).SLDPRT
Звено внешнее цепи М224-1-125-1 ГОСТ588-81.SLDPRT
Звено внутреннее цепи М224-1-125-1 ГОСТ588-81.SLDPRT
Звено соединительное М224-1-125-1 ГОСТ588-81.SLDPRT
Кольцо стопорное DIN 472 - 150 x 4.SLDPRT
Корпусной подшипник UCP 218.SLDPRT
Масленка М8х1 Ц6.хр. DIN 71412 A-M.SLDPRT
Мотор-редуктор UD-KAB-97-47.93-30-5.5B5-M1 (полый вал).SLDASM
Подшипник 60217 ГОСТ 7242-81.SLDPRT
Редуктор UD KA-97В (полый вал).SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 20 65 Г 019 ГОСТ 6402-70.SLDPRT
Шайба 24 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба А.12.01.019 ГОСТ 11371-78.SLDPRT
Шайба А.16.01.019 ГОСТ 11371-78.SLDPRT
Шайба А.20.01.019 ГОСТ 11371-78.SLDPRT
Шайба А.20.01.019 ГОСТ 6958-78.SLDPRT
Шайба А.24.01.019 ГОСТ 11371-78.SLDPRT
Шайба А.36.01.019 ГОСТ 11371-78.SLDPRT
Шайба А.8.01.019 ГОСТ 11371-78.SLDPRT
Шплинт 4х60.019 ГОСТ 397-79.SLDPRT
Шпонка 20х12х280 ГОСТ 23360-78.SLDPRT
Шпонка 28х16х140 ГОСТ 23360-78.SLDPRT
Электродвигатель 5,5кВт.SLDPRT
