Предназначен для накопления в один слой и плавной поштучной подачи бревен на подающий лоток бревнопильных станков.
- Главная -
- Чертежи -
- Промышленность -
- Лесное хозяйство и деревообработка -
- Механизм поштучной выдачи бревен МПВБ-6.

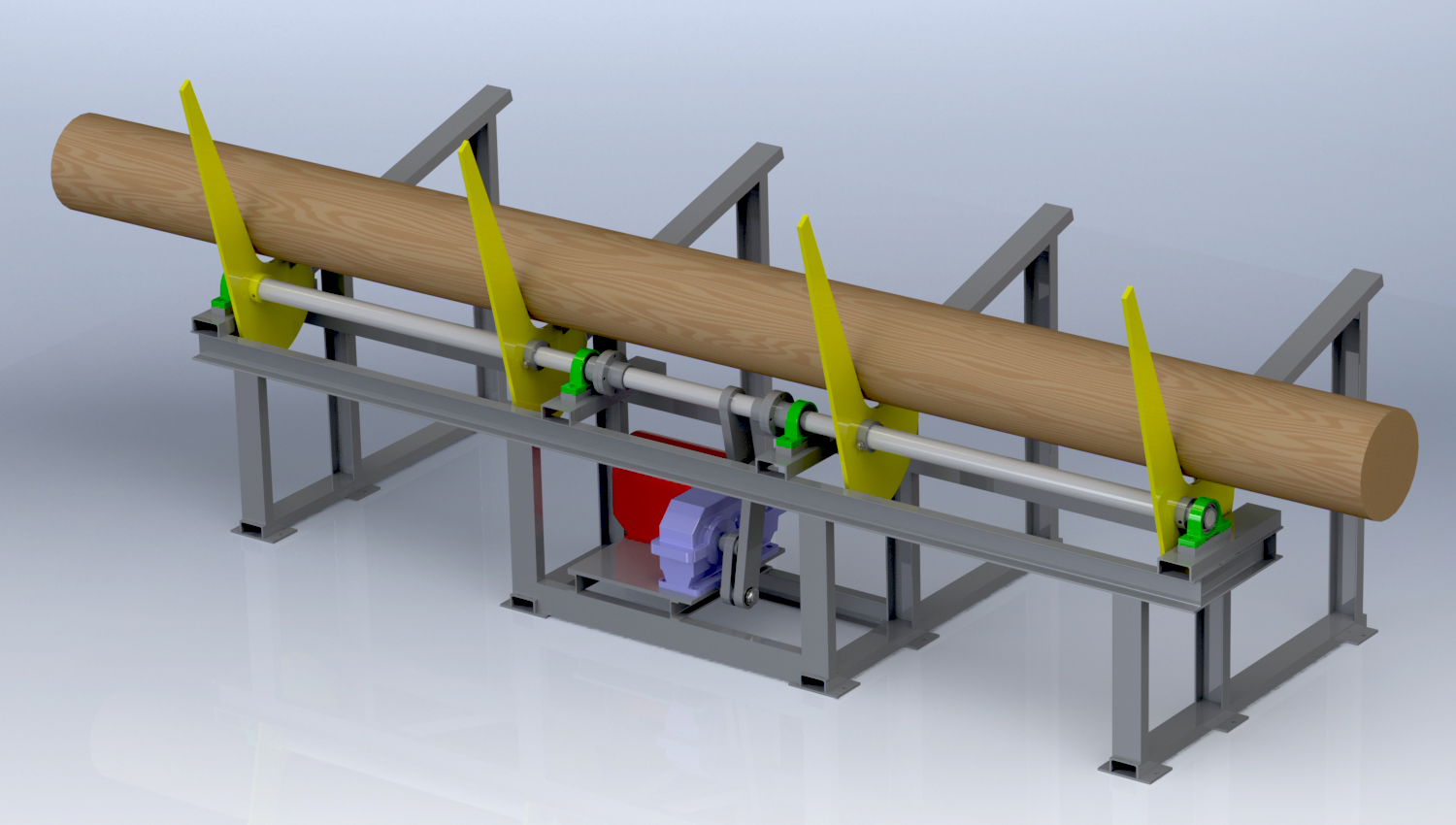

Механизм поштучной выдачи бревен МПВБ-6.
1
233
2633
3
4
200
Сообщить о проблеме
Автор
Сергей
Болобонов
Дата
17.06.2015
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2015SP3
Как открыть?
Отзывов пока нет
Содержимое архива
-
МПВБ-6
-
Втулка поворотных вил.SLDPRT
-
Рама механизма.SLDASM
-
Тяга длинная.SLDPRT
-
Тяга длинная СБ.SLDASM
-
Вал механизма диаметром 89.SLDASM
-
Лист 200х200.SLDPRT
-
Кожух привода.SLDPRT
-
Полумуфта со звездочкой 28х80.SLDPRT
-
Корпус UCP212.SLDPRT
-
Тяга короткая СБ.SLDASM
-
Кулиса приводная СБ.SLDASM
-
Втулка короткой тяги.SLDPRT
-
АИР100L6 IM1081.SLDASM
-
Швеллер 14х604.SLDPRT
-
Полумуфта фланцевая.SLDPRT
-
Шпонка 4х4х25.SLDPRT
-
Бобышка вала длинная вала 89.SLDPRT
-
Шпонка 18Х11.SLDPRT
-
Корпус редуктора Ц3У160.SLDPRT
-
Вилы поворотные.SLDPRT
-
Подшипник UCP212.SLDASM
-
Вал выходной редуктора Ц3У160.SLDPRT
-
Палец тяги.SLDPRT
-
Вал приводной.SLDPRT
-
Втулка тяги.SLDPRT
-
Швеллер 12х1470.SLDPRT
-
Бревно 400х6000.SLDPRT
-
Бобышка вала 89.SLDPRT
-
Обойма внутренняя UCP212.SLDPRT
-
Швеллер 16х250.SLDPRT
-
Звездочка для муфты.SLDPRT
-
Каркас рамы механизма.SLDPRT
-
Вилы поворотные СБ.SLDASM
-
Кулиса приводная.SLDPRT
-
Подшипник UCP212 в сборе.SLDASM
-
Планка 241х70.SLDPRT
-
Механизм поштучной выдачи бревен.SLDASM
-
Тяга короткая.SLDPRT
-
Лист 16х550х800.SLDPRT
-
Швеллер 8х604.SLDPRT
-
Вал входной редуктора Ц3У160 конический.SLDPRT
-
Тела вращения UCP212.SLDPRT
-
Редуктор 1Ц3У-160.SLDASM
-
Твердое тело1-1.sldprt
-
Уголок крепления кожуха.SLDPRT
-
Механизм с бревном.SLDASM
-
Труба 89х1670.SLDPRT
-
Обойма наружная UCP212.SLDPRT
-
Полумуфта со звездочкой 18х80 с конусом.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Алексей
Карпов Владислав
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Подробную информацию по механизму поштучной подачи бревен МПВБ и его модификаций, а также информацию по дисковым брусующим 4х вальным станкам серии СБР (дисковым пилорамам), Вы можете получить на сайте http://kipr-torzhok.ru.
Здравствуйте Александр!
(Механизма поштучной выдачи бревен) МПВБ, был изначально разработан для подачи бревен на стол брусующего 4х вального станка СБР-400 и СБР-550.
Станок брусующий - предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения двухкантного бруса (лафета) и необрезной доски заданных размеров. Станки «серии СБР» являются станками проходного типа, и отличаются между собой мощностью электродвигателей, диаметром, количеством и расположением пил.
Станки данной серии обладают всеми преимуществами дисковой пилорамы: очень узкий пропил, не более 5,5мм.; отклонение от прямолинейности пропила по всей длине не более 0,5мм.; исключительное качество обрабатываемой поверхности и высочайшая производительность.
На станки «серии СБР» имеется вся необходимая документация, от 3D модели до технического описания.
Дружище,а случайно пилорамы для этого подводчика нету в 3D модели?С ув Саша.
есть возможность получить чертежи в формате КОМПАС 3D?
Чертежи (Механизма поштучной выдачи бревен) МПВБ выполнены в программе AutoCAD.
Совершив определенные действия можно любые чертежи AutoCAD переделать в Компас или T-fexCAD.
Кроме чертежей в проекте МПВБ есть техническое описание и характеристики элементов привода.
Кроме того созданы МПВБ для различной длины бревна.
Механизм полностью работоспособный, выполнен в металле, есть фотографии готовых изделий и фото установленных механизмов на действующей пилораме.
Данный проект является авторской собственностью, имя на руках чертежи и описание можно изготовит механизм даже в небольшой мастерской или гараже.
Поэтому просто раздавать документацию налево и направо я не могу.
Если будет желание приобрести указанную выше документацию, пишите в личку Drakon-vaska@yandex.ru.
Цены очень демократичные.
Спасибо за понимание!
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
