Транспортер хром-стружки

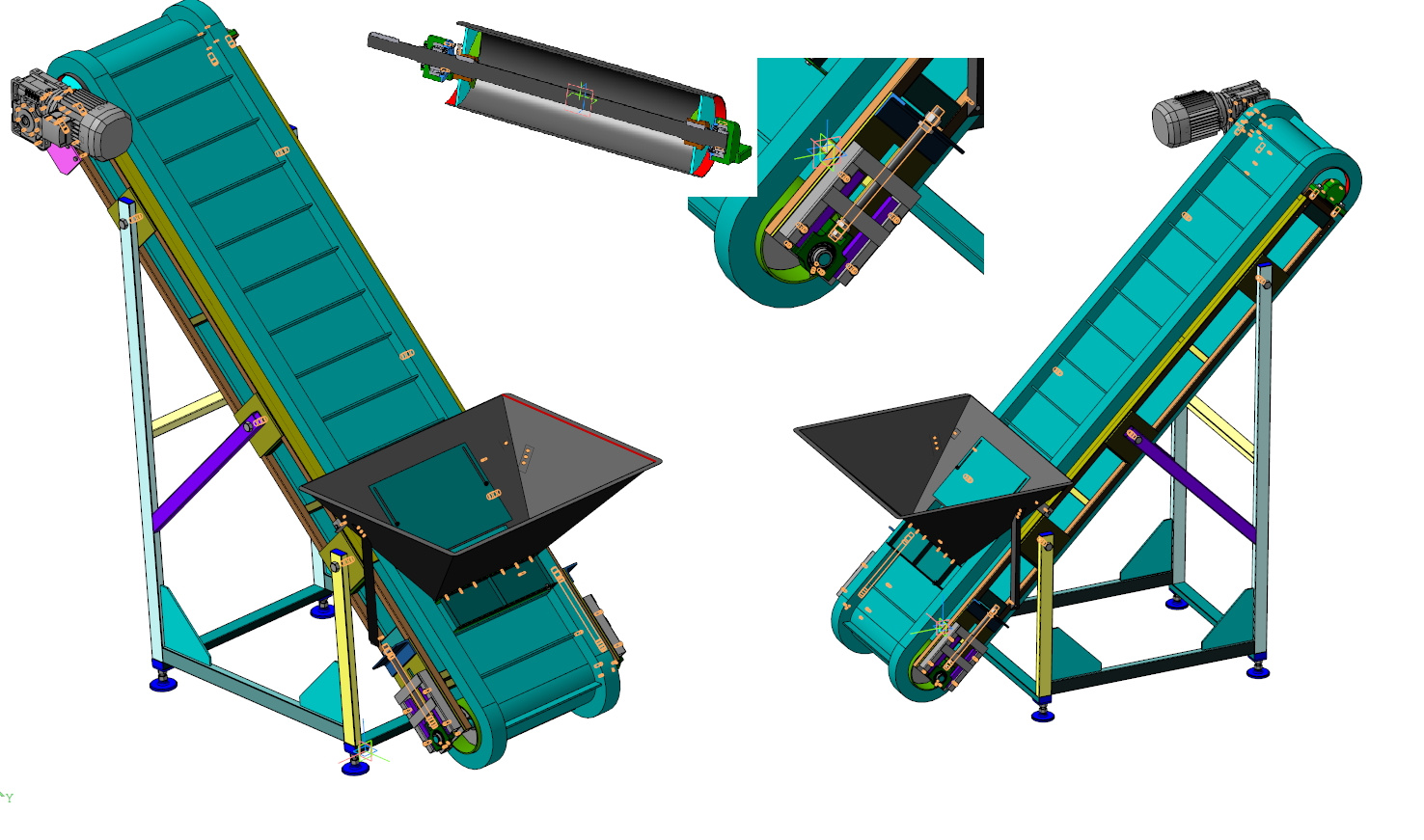

Ленточный наклонный транспортер общей длиной 2,2 м, с углом наклона 45 градусов, с резинотканевой лентой предназначен для транспортирования стружки кож хромового дробления.
Приводной барабан выполнен сварным, для улучшения сцепных свойств его поверхность футерована резиной толщиной 20 мм. Диаметр барабана 160 мм.
Опоры барабана установлены на сферических радиальных шариковых подшипниках 480205 (UCT 205). На транспортер установлен червячный мотор-редуктор EV063, мощностью 0,75 кВт, массой 15 кг.

Состав: 3D сборка (в дереве предупреждения)

Софт: КОМПАС-3D 20

Файлы:

Image 12.jpg

UCT205.a3d

Барабан натяжной/Барабан натяжной.a3d

Барабан натяжной/Барабан.m3d

Барабан приводной/Вал.m3d

Барабан приводной/Барабан приводной.a3d

Диск.m3d

Барабан приводной/Крышка _ ХС-500.03.00.00.003.m3d

Барабан приводной/Обечайка.m3d

Барабан приводной/Подшипниковая опора глухая.m3d

Барабан приводной/Подшипниковый узел UCP 206.m3d

Барабан приводной/Ребро.m3d

Барабан приводной/Сварной барабан _ ХС-500.03.01.00.000.a3d

Барабан приводной/Ступица приводного барабана с отв.m3d

Барабан приводной/Ступица приводного барабана.m3d

Вал натяжного барабана.m3d

Винт натяжной.m3d

Диагональная опора.m3d

Загрузочный лоток/Загрузочный лоток.a3d

Загрузочный лоток/Задвижка.m3d

Загрузочный лоток/Лист крепежный.m3d

Загрузочный лоток/Лоток загрузочный.m3d

Загрузочный лоток/Прижимная планка.m3d

Загрузочный лоток/Резина пищевая.m3d

Загрузочный лоток/Резина пищевая2.m3d

Загрузочный лоток/Рычаг моментный.m3d

Загрузочный лоток/Стойка задняя(зеркальная).m3d

Загрузочный лоток/Стойка задняя.m3d

Загрузочный лоток/Стойка передняя(зеркально).m3d

Загрузочный лоток/Стойка передняя.m3d

Конвейер ХС-500.a3d

КОРПУС ПОДШИПНИКА.m3d

Лента пвх.m3d

Лист 2460х600х1.m3d

Лист 714х600х1.m3d

манжета.m3d

Мотор-редуктор/W63UP80B14B6+BN80B4W_-none.a3d

Мотор-редуктор/импортированная__1.m3d

Мотор-редуктор/импортированная__10.m3d

Мотор-редуктор/импортированная__11.m3d

Мотор-редуктор/импортированная__12.m3d

Мотор-редуктор/импортированная__13.m3d

Мотор-редуктор/импортированная__2.m3d

Мотор-редуктор/импортированная__3.m3d

Мотор-редуктор/импортированная__4.m3d

Мотор-редуктор/импортированная__5.m3d

Мотор-редуктор/импортированная__6.m3d

Мотор-редуктор/импортированная__7.m3d

Мотор-редуктор/импортированная__8.m3d

Мотор-редуктор/импортированная__9.m3d

Мотор-редуктор/Мотор-редуктор W63UP80B14B6+BN80B4W.stp

Обечайка натяжного барабана.m3d

Опора конвейера/Заглушка.m3d

Опора конвейера/Косынка.m3d

Опора конвейера/Опора конвейера.a3d

Опора конвейера/Платик.m3d

Опора конвейера/Пятка.m3d

Опора конвейера/Труба 1520х50х25.m3d

Опора конвейера/Труба 2120х50х25.m3d

Опора конвейера/Труба 600х50х25.m3d

Опора конвейера/Труба 612х50х25.m3d

Опора конвейера/Труба 662х50х25.m3d

Опора конвейера/Штырь1.m3d

Пластина.m3d

Подшипник.m3d

Рама конвейера/Лист 150х150х6.m3d

Рама конвейера/Лист моментного рычага.m3d

Рама конвейера/Лист натяжки.m3d

Рама конвейера/Рама конвейера.a3d

Рама конвейера/Труба 110х25х25.m3d

Рама конвейера/Труба 110х50х25.m3d

Рама конвейера/Труба 3500х25х25.m3d

Рама конвейера/Труба 550х25х25.m3d

Рама конвейера/Уголок натяжки.m3d

Рама конвейера/Уголок привода.m3d

Упор рычага моментного.m3d

Рама натяжного барабана _ ХС-500.06.00.00.000.a3d

Ступица.m3d

Шайба.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
