Транспортировочный шнек для сахарного производства

800

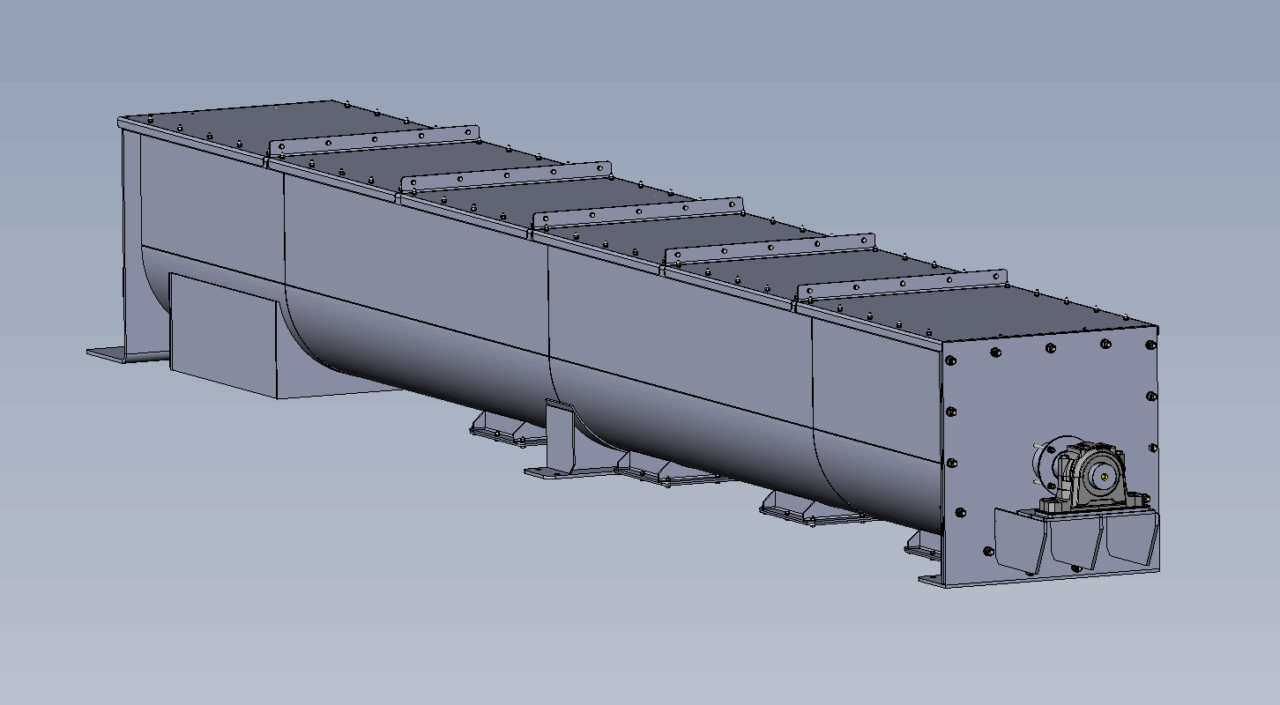

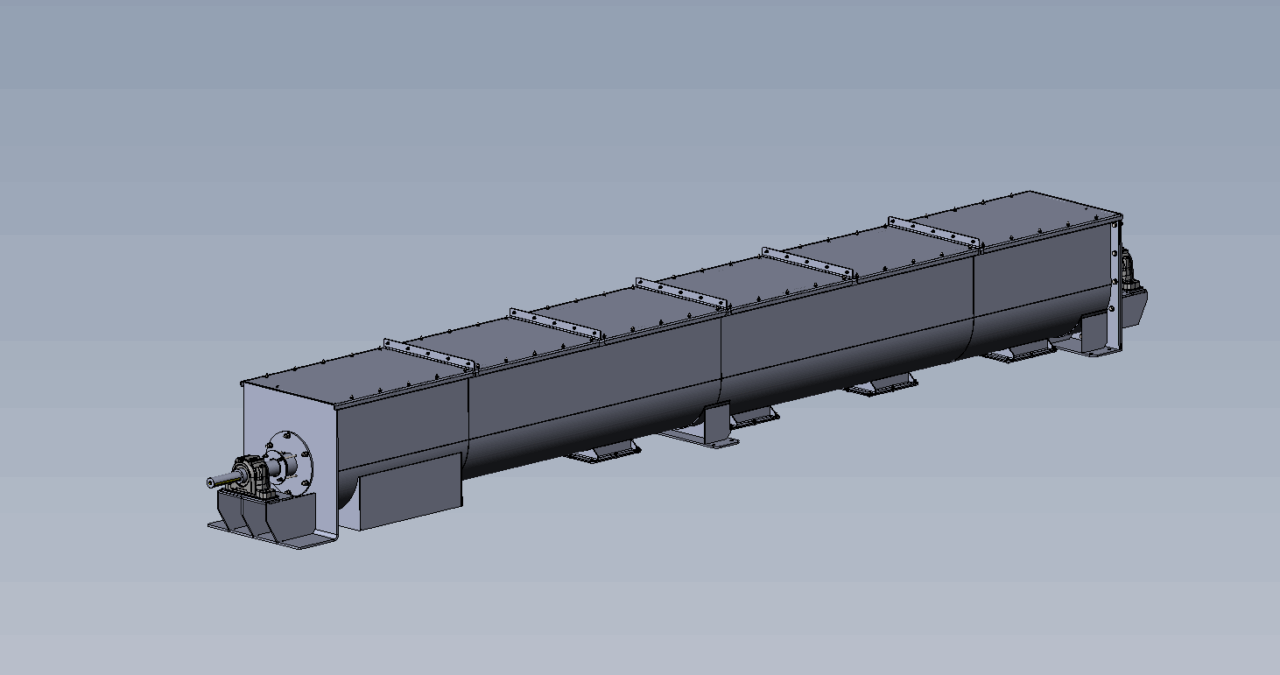

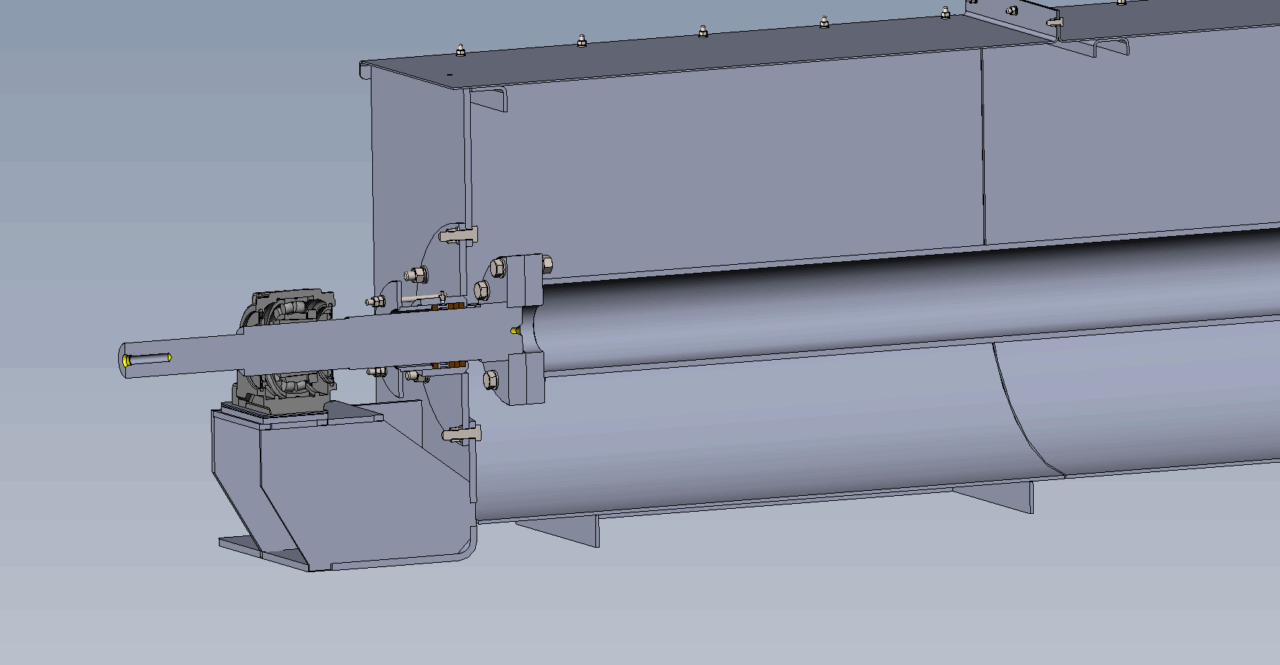

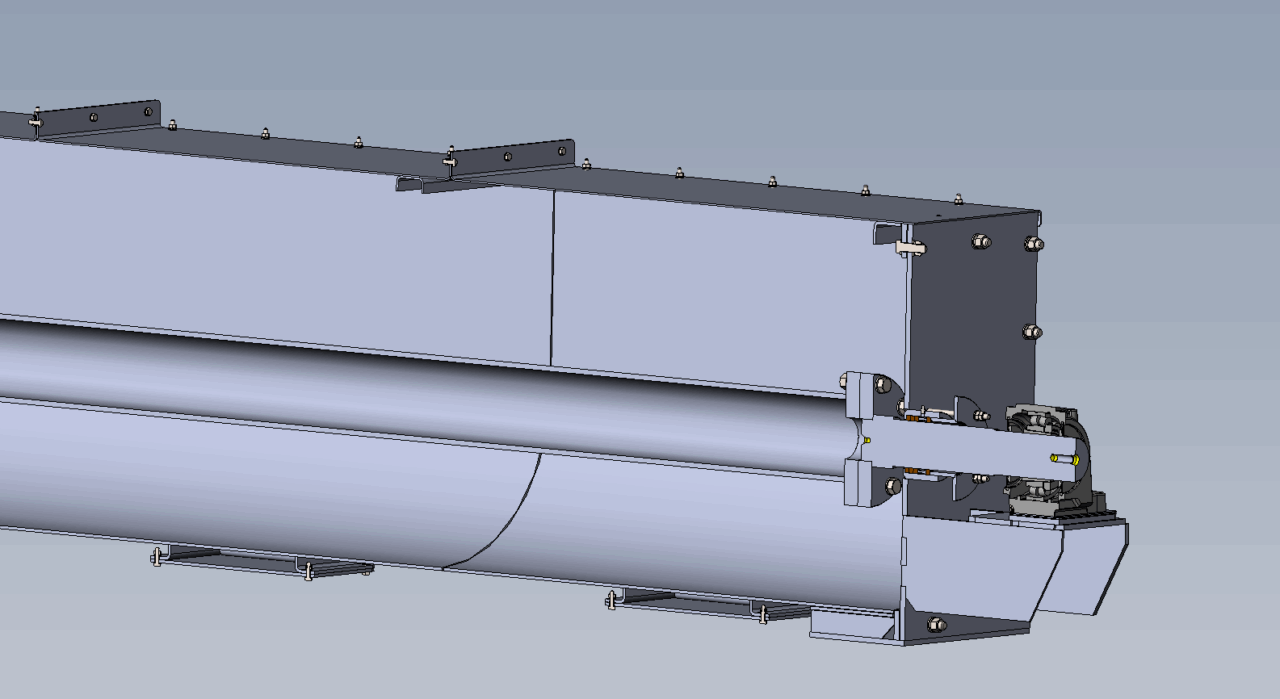

Транспортировочный шнек, применяется в сахарном производстве. 3Д модель "корыта" есть вал в но без лопаток. Упорные подшипники присутствуют в спецификации.
Длина внутренней части 6м. ширина 780мм.
Шнек рассчитан на спираль, диаметр спирали равен 680 мм
Скорость транспортировки не известна, так как все зависит от оборотов шнека, но превышать 600 об\минуту запрещается, это предел по подшипникам

3D Модели Конвеер шнек винтовой толкатель Питатель

Автор

Антон Степовой

Дата

29.08.2025

Язык

Русский

Состав

3д сборка (в дереве предупредения), чертежи по деталям + чертежи для сборки, DXF для лазерной резки, спецификации

Софт

SolidWorks 2023 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - ШН-01.004.00 Выгрузочный патрубок.SLDASM
    - ШН-01.004.01 Ребро-дуга.SLDPRT
    - ШН-01.004.02 Ребро.SLDPRT
  - - Сборка3.SLDASM
    - ШН-01.000.01 Торец.SLDPRT
    - ШН-01.000.02 Полка.SLDPRT
    - ШН-01.000.03 Крышка.SLDPRT
    - ШН-01.001.00 Секция.SLDASM
    - ШН-01.001.01 Стенка.SLDPRT
    - ШН-01.001.02 Дно.SLDPRT
  - - ШН-00.003.03 Уголок.SLDPRT
    - ШН-00.003.05 Ручка.SLDPRT
    - ШН-01.003.00 Люк.SLDASM
    - ШН-01.003.01 Ребро боковое.SLDPRT
    - ШН-01.003.02 Ребро.SLDPRT
    - ШН-01.003.04 Крышка.SLDPRT
  - - ШН-01.002.00 Сбока упора.SLDASM
    - ШН-01.002.01 Пластина.SLDPRT
    - ШН-01.002.02 Ребро.SLDPRT
    - ШН-01.002.03 Пластина упора.SLDPRT
    - ШН-01.002.04 Усиление.SLDPRT
  - - ШН-00.008.01 Пластина.SLDPRT
    - ШН-01.008.00 Опора.SLDASM
    - ШН-01.008.02 Ребро.SLDPRT
    - ШН-01.008.03 Пластина верх.SLDPRT
    - ШН-01.008.04 Пластина-подкладка.SLDPRT
  - - ШН-01.006.00 Перекладина.SLDASM
    - ШН-01.006.01 Перекладина.SLDPRT
    - ШН-01.006.02 Пластина упорная.SLDPRT
  - - - 22219AEX W33.SLDASM
      - 22219AEX W33_PART1.SLDPRT
      - 22219AEX W33_PART2.SLDPRT
      - 22219AEX W33_PART3.SLDPRT
      - 22219AEX W33_PART4.SLDPRT
      - BGL H 319.SLDASM
      - BGLH319B.SLDPRT
      - BGL KM 19.SLDPRT
      - BGL MB 19.SLDPRT
      - M16x90-16x90_001.SLDPRT
      - SKF_SNL 519-616.SLDASM
      - SKF_TSN 519 A.SLDPRT
      - SNL 519-616_b.SLDPRT
      - SNL 519-616_c.SLDPRT
      - Закрепительная втулка.SLDASM
      - Корпус подшипника.SLDASM
      - Подшипник.SLDASM
      - Сальник.SLDASM
    - Cfkmybr.SLDPRT
    - Закрепительная втулка.SLDASM
    - Корпус подшипника.SLDASM
    - Подшипник.SLDASM
    - Сальник.SLDASM
  - - Прес-маслёнка.SLDPRT
    - ШН-00.005.06 Стопор набивки.SLDPRT
    - ШН-01.005.00 Сальниковая коробка.SLDASM
    - ШН-01.005.01 Втулка.SLDPRT
    - ШН-01.005.02 Втулка прижимная.SLDPRT
    - ШН-01.005.03 Фланец.SLDPRT
    - ШН-01.005.04 Набивка.SLDPRT
    - ШН-01.005.05 Кольцо.SLDPRT
    - ШН-01.005.07 Пластина.SLDPRT
  - - - ШН-01.007.12-00 Вал.pdf

        ШН-01.007.12-01 Вал.pdf
      - ШН-01.007.12-00 Вал.SLDDRW
      - ШН-01.007.12-01 Вал.SLDDRW
    - ШН-01.007.00 Вал.SLDASM
    - ШН-01.007.01 Фланец.SLDPRT
    - ШН-01.007.03 Труба.SLDPRT
    - ШН-01.007.04 Хвостовик.SLDASM
    - ШН-01.007.12 Вал.SLDPRT
  - ШН-01.000.00 Винтовой конвеер.SLDASM
- - - 09Г2С_1мм_4шт_ШН-01.008.04-01 Пластина-подкладка.DXF
  - - 09Г2С_2мм_8шт_ШН-01.008.04-02 Пластина-подкладка.DXF
  - - 09Г2С_3мм_2шт_ШН-01.000.03-00 Крышка.dxf
    - 09Г2С_3мм_4шт_ШН-01.000.03-01 Крышка.dxf
  - - 09Г2С_4мм_4шт_ШН-01.006.01 Перекладина.DXF
  - - 09Г2С_6мм_1шт_ШН-01.001.02-00 Дно Заготовка.DXF
    - 09Г2С_6мм_1шт_ШН-01.001.02-01 Дно Заготовка.DXF
    - 09Г2С_6мм_1шт_ШН-01.002.02-00 Ребро.DXF
    - 09Г2С_6мм_1шт_ШН-01.002.04-01 Усиление.DXF
    - 09Г2С_6мм_2шт_ШН-01.000.02 Полка.DXF
    - 09Г2С_6мм_2шт_ШН-01.001.01-01 Стенка.DXF
    - 09Г2С_6мм_2шт_ШН-01.001.01-04 Стенка.DXF
    - 09Г2С_6мм_2шт_ШН-01.002.01-00 Пластина.DXF
    - 09Г2С_6мм_2шт_ШН-01.004.01-00 Ребро-дуга.DXF
    - 09Г2С_6мм_2шт_ШН-01.004.02-00 Ребро.DXF
    - 09Г2С_6мм_4шт_ШН-01.001.01-00 Стенка.DXF
    - 09Г2С_6мм_4шт_ШН-01.002.04-00 Усиление.DXF
    - 09Г2С_6мм_4шт_ШН-01.003.04-00 Крышка.dxf
    - 09Г2С_6мм_8шт_ШН-01.003.01-00 Ребро боковое.dxf
    - 09Г2С_6мм_8шт_ШН-01.003.02-00 Ребро.dxf
    - 09Г2С_6мм_8шт_ШН-01.006.02-01 Пластина упорная.DXF
  - - 09Г2С_8мм_2шт_ШН-01.005.03 Фланец.dxf
  - - 09Г2С_10мм_1шт_ШН-01.002.03-00 Пластина упора.DXF
    - 09Г2С_10мм_1шт_ШН-01.002.03-01 Пластина упора.DXF
    - 09Г2С_10мм_1шт_ШН-01.008.02-01 Ребро.DXF
    - 09Г2С_10мм_2шт_ШН-01.008.02-00 Ребро.DXF
    - 09Г2С_10мм_2шт_ШН-01.008.03-00 Пластина верх.DXF
    - 09Г2С_10мм_2шт_ШН-01.008.04-00 Пластина-подкладка.DXF
    - 09Г2С_10мм_3шт_ШН-01.008.02-02 Ребро.DXF
    - 09Г2С_10мм_8шт_ШН-01.006.02-00 Пластина упорная.DXF
  - - 09Г2С_12мм_1шт_ШН-01.000.01-00 Торец.dxf
    - 09Г2С_12мм_1шт_ШН-01.000.01-01 Торец.dxf
    - 09Г2С_12мм_1шт_ШН-01.000.01-03 Торец.dxf
    - 09Г2С_12мм_1шт_ШН-01.005.07 Пластина.DXF
  - - 09Г2С_40мм_4шт_ШН-01.007.01 Фланец НЕ РЕЗАТЬ.DXF
- - 22219AEX W33.SLDASM
  - 22219AEX W33_PART1.SLDPRT
  - 22219AEX W33_PART2.SLDPRT
  - 22219AEX W33_PART3.SLDPRT
  - 22219AEX W33_PART4.SLDPRT
  - BGL H 319.SLDASM
  - BGLH319B.SLDPRT
  - BGL KM 19.SLDPRT
  - BGL MB 19.SLDPRT
  - M16x90-16x90_001.SLDPRT
  - SKF_SNL 519-616.SLDASM
  - SKF_TSN 519 A.SLDPRT
  - SNL 519-616_b.SLDPRT
  - SNL 519-616_c.SLDPRT
  - Закрепительная втулка.SLDASM
  - Корпус подшипника.SLDASM
  - Подшипник.SLDASM
  - Прес-маслёнка.SLDPRT
  - Сальник.SLDASM
  - ШН-00.007.02 Вал.SLDPRT
  - ШН-01.000.00 Винтовой конвеер.SLDASM
  - ШН-01.000.01 Торец.SLDPRT
  - ШН-01.000.02 Полка.SLDPRT
  - ШН-01.000.03 Крышка.SLDPRT
  - ШН-01.001.00 Секция.SLDASM
  - ШН-01.001.01 Стенка.SLDPRT
  - ШН-01.001.02 Дно.SLDPRT
  - ШН-01.002.00 Сбока упора.SLDASM
  - ШН-01.002.01 Пластина.SLDPRT
  - ШН-01.002.02 Ребро.SLDPRT
  - ШН-01.002.03 Пластина упора.SLDPRT
  - ШН-01.002.04 Усиление.SLDPRT
  - ШН-01.003.00 Люк.SLDASM
  - ШН-01.003.01 Ребро боковое.SLDPRT
  - ШН-01.003.02 Ребро.SLDPRT
  - ШН-01.003.04 Крышка.SLDPRT
  - ШН-01.004.00 Выгрузочный патрубок.SLDASM
  - ШН-01.004.01 Ребро-дуга.SLDPRT
  - ШН-01.004.02 Ребро.SLDPRT
  - ШН-01.005.00 Сальниковая коробка.SLDASM
  - ШН-01.005.01 Втулка.SLDPRT
  - ШН-01.005.02 Втулка прижимная.SLDPRT
  - ШН-01.005.03 Фланец.SLDPRT
  - ШН-01.005.04 Набивка.SLDPRT
  - ШН-01.005.05 Кольцо.SLDPRT
  - ШН-01.005.07 Пластина.SLDPRT
  - ШН-01.006.00 Перекладина.SLDASM
  - ШН-01.006.01 Перекладина.SLDPRT
  - ШН-01.006.02 Пластина упорная.SLDPRT
  - ШН-01.007.00 Вал.SLDASM
  - ШН-01.007.01 Фланец.SLDPRT
  - ШН-01.007.03 Труба.SLDPRT
  - ШН-01.007.04 Хвостовик.SLDASM
  - ШН-01.008.00 Опора.SLDASM
  - ШН-01.008.02 Ребро.SLDPRT
  - ШН-01.008.03 Пластина верх.SLDPRT
  - ШН-01.008.04 Пластина-подкладка.SLDPRT
- - - - 09Г2С_1мм_4шт_ШН-01.008.04-01 Пластина-подкладка.DXF
    - - 09Г2С_2мм_8шт_ШН-01.008.04-02 Пластина-подкладка.DXF
    - - 09Г2С_3мм_2шт_ШН-01.000.03-00 Крышка.DXF
      - 09Г2С_3мм_4шт_ШН-01.000.03-01 Крышка.DXF
    - - 09Г2С_4мм_4шт_ШН-01.006.01 Перекладина.DXF
    - - 09Г2С_6мм_1шт_ШН-01.001.02-00 Дно Заготовка.DXF
      - 09Г2С_6мм_1шт_ШН-01.001.02-01 Дно Заготовка.DXF
      - 09Г2С_6мм_1шт_ШН-01.002.02-00 Ребро.DXF
      - 09Г2С_6мм_1шт_ШН-01.002.04-01 Усиление.DXF
      - 09Г2С_6мм_2шт_ШН-01.000.02 Полка.DXF
      - 09Г2С_6мм_2шт_ШН-01.001.01-01 Стенка.DXF
      - 09Г2С_6мм_2шт_ШН-01.001.01-04 Стенка.DXF
      - 09Г2С_6мм_2шт_ШН-01.002.01-00 Пластина.DXF
      - 09Г2С_6мм_2шт_ШН-01.004.01-00 Ребро-дуга.DXF
      - 09Г2С_6мм_2шт_ШН-01.004.02-00 Ребро.DXF
      - 09Г2С_6мм_4шт_ШН-01.001.01-00 Стенка.DXF
      - 09Г2С_6мм_4шт_ШН-01.002.04-00 Усиление.DXF
      - 09Г2С_6мм_4шт_ШН-01.003.04-00 Крышка.dxf
      - 09Г2С_6мм_8шт_ШН-01.003.01-00 Ребро боковое.dxf
      - 09Г2С_6мм_8шт_ШН-01.003.02-00 Ребро.dxf
      - 09Г2С_6мм_8шт_ШН-01.006.02-01 Пластина упорная.DXF
    - - 09Г2С_8мм_2шт_ШН-01.005.03 Фланец.dxf
      - 09Г2С_8мм_16шт ШН-00.007.03 Косынка.DXF
    - - 09Г2С_10мм_1шт_ШН-01.002.03-00 Пластина упора.DXF
      - 09Г2С_10мм_1шт_ШН-01.002.03-01 Пластина упора.DXF
      - 09Г2С_10мм_1шт_ШН-01.008.02-01 Ребро.DXF
      - 09Г2С_10мм_2шт_ШН-01.008.02-00 Ребро.DXF
      - 09Г2С_10мм_2шт_ШН-01.008.03-00 Пластина верх.DXF
      - 09Г2С_10мм_2шт_ШН-01.008.04-00 Пластина-подкладка.DXF
      - 09Г2С_10мм_3шт_ШН-01.008.02-02 Ребро.DXF
      - 09Г2С_10мм_8шт_ШН-01.006.02-00 Пластина упорная.dxf
    - - 09Г2С_12мм_1шт_ШН-01.000.01-00 Торец.dxf
      - 09Г2С_12мм_1шт_ШН-01.000.01-01 Торец.dxf
      - 09Г2С_12мм_1шт_ШН-01.000.01-03 Торец.dxf
      - 09Г2С_12мм_1шт_ШН-01.005.07 Пластина.DXF
    - - 09Г2С_40мм_2шт_ШН-01.007.01 Фланец НЕ РЕЗАТЬ.DXF
    - - 09Г2С_3мм_1шт_ШН-01.009.01-01 Ребро.DXF
      - 09Г2С_3мм_1шт_ШН-01.009.01-02 Ребро.DXF
      - 09Г2С_3мм_1шт_ШН-01.009.02 Задвижка.DXF
      - 09Г2С_3мм_2шт_ШН-01.009.01-00 Ребро.DXF
      - 09Г2С_3мм_2шт_ШН-01.009.03 Уголок.DXF
- - - - 1.1 ШН-01.001.00-00 Секция.PDF
      - 1.1.1 ШН-01.001.01-00 Стенка.PDF
      - 1.2 ШН-01.001.00-01 Секция.PDF
      - 1.2.1 ШН-01.001.01-01 Стенка.PDF
      - 1.2.2 ШН-01.001.01-04 Стенка.PDF
    - - 1.3 ШН-01.002.00 Сборка упора.PDF
      - 1.3.1 ШН-01.002.01-00 Пластина.PDF
    - - 1.4 ШН-01.003.00 Люк.PDF
      - 1.4.1 ШН-01.003.01-00 Ребро боковое.PDF
      - 1.4.2 ШН-01.003.02-00 Ребро.PDF
    - - 1.5 ШН-01.004.00 Выгрузочный патрубок.PDF
    - - 1.6 ШН-01.005.00-00 Сальниковая коробка.PDF
      - 1.6.1 ШН-01.005.10 Прижим.PDF
      - 1.6.1.1 ШН-01.005.11 Втулка прижимная.PDF
      - 1.6.1.2 ШН-01.005.12 Фланец.PDF
      - 1.6.2 ШН-01.005.01 Втулка.PDF
      - 1.6.4 ШН-01.005.05 Кольцо.PDF
      - 1.6.5 ШН-01.005.07 Пластина.PDF
      - 1.7 ШН-01.005.00-01 Сальниковая коробка.PDF
      - 1.7.1 ШН-01.005.10 Прижим.PDF
      - 1.7.1.1 ШН-01.005.11 Втулка прижимная.PDF
      - 1.7.1.2 ШН-01.005.12 Фланец.PDF
      - 1.7.2 ШН-01.005.01 Втулка.PDF
      - 1.7.4 ШН-01.005.05 Кольцо.PDF
    - - 1.8 ШН-01.006.00 Перекладина.PDF
      - 1.8.1 ШН-01.006.01 Перекладина.PDF
      - 1.8.2 ШН-01.006.02-00 Пластина упорная.PDF
    - - 1.9 ШН-01.007.00 Вал.PDF
      - 1.9.1 ШН-01.007.10 Хвостовик.PDF
      - 1.9.1.1 ШН-01.007.11 Фланец.PDF
      - 1.9.1.2 ШН-01.007.12-00 Вал.pdf
      - 1.9.2 ШН-01.007.10-01 Хвостовик.pdf
      - 1.9.2.1 ШН-01.007.11 Фланец.PDF
      - 1.9.2.2 ШН-01.007.12-01 Вал.pdf
    - - 1.10 ШН-01.008.00-00 Опора.PDF
      - 1.11 ШН-01.008.00-01 Опора.PDF
    - - 1.12 ШН-01.009.00 Люк.PDF
      - 1.12.4 ШН-01.009.02 Задвижка.PDF
      - 1.12.5 ШН-01.009.03 Уголок.PDF
    - 1 ШН-01.000.00 Винтовой конвейер.pdf
    - 1.1 ШН-01.001.00-00 Секция.PDF
    - 1.1.1 ШН-01.001.01-00 Стенка.PDF
    - 1.2 ШН-01.001.00-01 Секция.PDF
    - 1.2.1 ШН-01.001.01-01 Стенка.PDF
    - 1.2.2 ШН-01.001.01-04 Стенка.PDF
    - 1.3 ШН-01.002.00 Сборка упора.PDF
    - 1.3.1 ШН-01.002.01-00 Пластина.PDF
    - 1.4 ШН-01.003.00 Люк.PDF
    - 1.4.1 ШН-01.003.01-00 Ребро боковое.PDF
    - 1.4.2 ШН-01.003.02-00 Ребро.PDF
    - 1.5 ШН-01.004.00 Выгрузочный патрубок.PDF
    - 1.6 ШН-01.005.00-00 Сальниковая коробка.PDF
    - 1.6.1 ШН-01.005.10 Прижим.PDF
    - 1.6.1.1 ШН-01.005.11 Втулка прижимная.PDF
    - 1.6.1.2 ШН-01.005.12 Фланец.PDF
    - 1.6.2 ШН-01.005.01 Втулка.PDF
    - 1.6.4 ШН-01.005.05 Кольцо.PDF
    - 1.6.5 ШН-01.005.07 Пластина.PDF
    - 1.7 ШН-01.005.00-01 Сальниковая коробка.PDF
    - 1.7.1 ШН-01.005.10 Прижим.PDF
    - 1.7.1.1 ШН-01.005.11 Втулка прижимная.PDF
    - 1.7.1.2 ШН-01.005.12 Фланец.PDF
    - 1.7.2 ШН-01.005.01 Втулка.PDF
    - 1.7.4 ШН-01.005.05 Кольцо.PDF
    - 1.8 ШН-01.006.00 Перекладина.PDF
    - 1.8.1 ШН-01.006.01 Перекладина.PDF
    - 1.8.2 ШН-01.006.02-00 Пластина упорная.PDF
    - 1.9 ШН-01.007.00 Вал.PDF
    - 1.9.1 ШН-01.007.10-00 Хвостовик.PDF
    - 1.9.1.1 ШН-01.007.11 Фланец.PDF
    - 1.9.1.2 ШН-01.007.12-00 Вал.pdf
    - 1.9.2 ШН-01.007.10-01 Хвостовик.pdf
    - 1.9.2.1 ШН-01.007.11 Фланец.PDF
    - 1.9.2.2 ШН-01.007.12-01 Вал.pdf
    - 1.10 ШН-01.008.00-00 Опора.pdf
    - 1.11 ШН-01.008.00-01 Опора.pdf
    - 1.12 ШН-01.009.00 Люк.PDF
    - 1.12.4 ШН-01.009.02 Задвижка.PDF
    - 1.12.5 ШН-01.009.03 Уголок.PDF
    - 1.13 ШН-01.000.01-00 Торец.PDF
    - 1.16 ШН-01.000.02 Полка.PDF
    - 1.17 ШН-01.000.03-00 Крышка.PDF
    - 1.18 ШН-01.000.03-01 Крышка.PDF
    - 1.19 ШН-01.002.01-00 Пластина.PDF
- - 2025.08.21 Карта раскроя шнек.pdf
  - Раскрой шнек.nif
- - - ШН-01.006.02-00 Пластина упорная.pdf
- - ШН-01.000.01-00 Торец.pdf
  - ШН-01.000.02 Полка.pdf
  - ШН-01.000.03-00 Крышка.pdf
  - ШН-01.000.03-01 Крышка.pdf
  - ШН-01.001.01-00 Стенка.pdf
  - ШН-01.001.01-01 Стенка.pdf
  - ШН-01.001.01-04 Стенка.pdf
  - ШН-01.003.01-00 Ребро боковое.pdf
  - ШН-01.003.02-00 Ребро.pdf
  - ШН-01.006.01 Перекладина.pdf
- - ШН-01.000.00 Винтовой конвеер (25.08.2025).STEP
- - 2025.08.20 Ведомость плоская.xlsx
  - 2025.08.23 Ведомость древовидная.xlsx
  - 2025.08.23 Ведомость плоская финал.XLSX
- - Заявка на прокат_наименование проката_код проекта_дата.xlsx
