Конвейер (транспортер) скребковый КС-300

Конвейеры скребковые цепные КСЦ предназначены для горизонтальной, наклонной и горизонтально-наклонной транспортировки зерновых культур и других сыпучих продуктов. Конвейеры могут использоваться на открытом воздухе во всех климатических зонах.

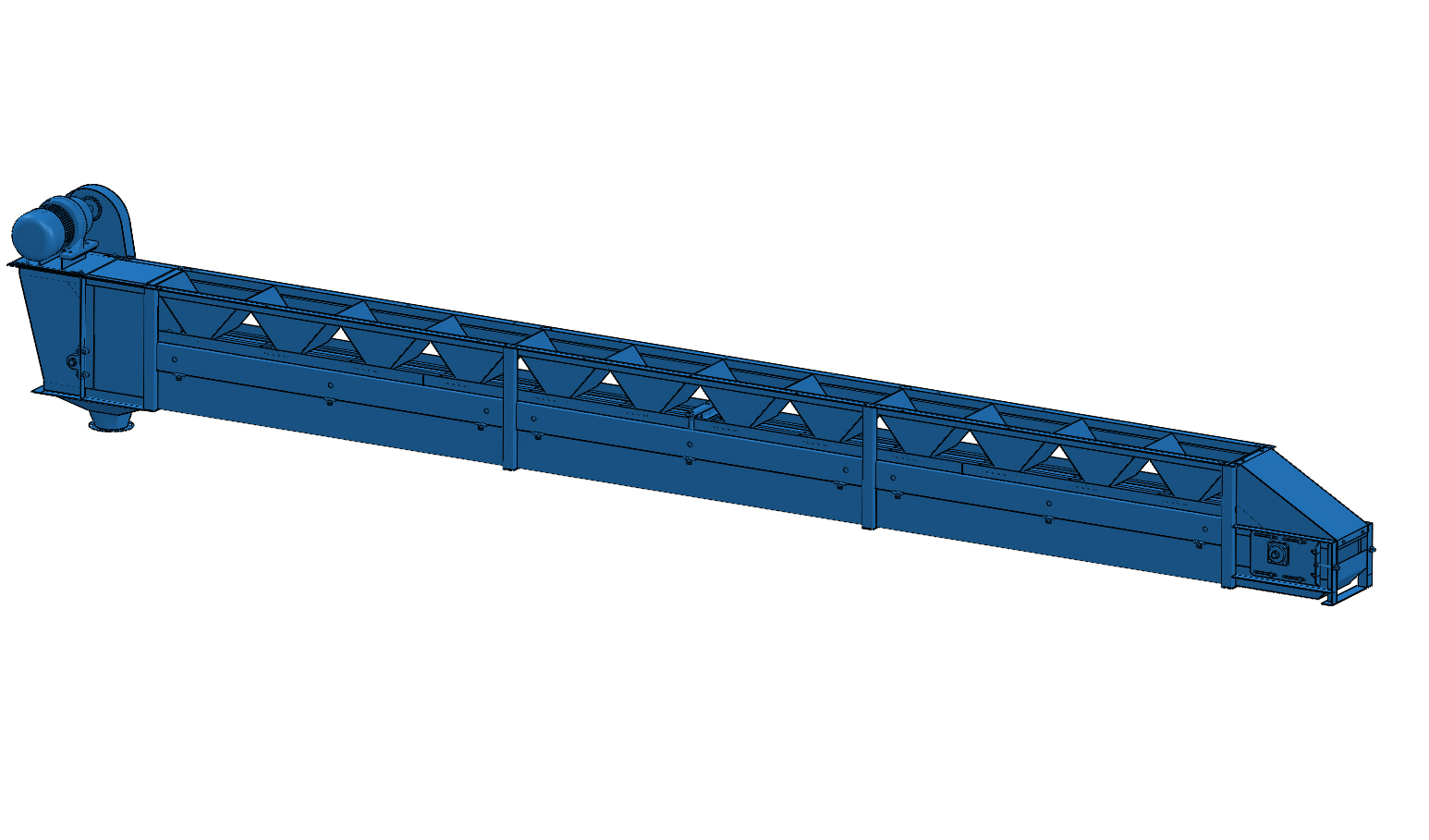

Перед Вами конвейер КС-300 для зерновых культур, взятый из реального производства и успешно используемый в фермерских хозяйствах не первый год.
- Производительность 50 т/час.
- Мотор-редуктор 3МП-40 18 об/мин.
- Ширина короба 300 мм.
- Угол наклона 0 градусов.

Состав: Полная 3D сборка из листового металла со всеми деталями. Полный комплект чертежей: СБ, СП, деталировка. Язык документа

Софт: SolidWorks 2015 х64 SP 5.0

Файлы:
ТС-300\Детали\~$Part3.SLDPRT
ТС-300\Детали\~$бок для лейки НТ.SLDPRT
ТС-300\Детали\~$Деталь14.SLDPRT
ТС-300\Детали\~$заслонка неподвижная НТ.SLDPRT
ТС-300\Детали\~$звездочка ф332.SLDPRT
ТС-300\Детали\~$направляющая конечная.SLDPRT
ТС-300\Детали\~$обшивка привода боковая.SLDPRT
ТС-300\Детали\~$пластина бокоовая 6040 НТ.SLDPRT
ТС-300\Детали\~$пластина на короб 140х200.SLDPRT
ТС-300\Детали\~$пластина на короб 180х200 НТ.SLDPRT
ТС-300\Детали\~$пластина ползун.SLDPRT
ТС-300\Детали\~$проф труба на ручку.SLDPRT
ТС-300\Детали\~$траектория движения цепи НТ.SLDPRT
ТС-300\Детали\~$трубка для ручки ф20.SLDPRT
ТС-300\Детали\~$уголок 32х32 для задвижного механизма.SLDPRT
ТС-300\Детали\~$уголок 32х32 стыковочный.SLDPRT
ТС-300\Детали\~$уголок нк гор 2 НТ.SLDPRT
ТС-300\Детали\~$уголок стыковочный на нат короб.SLDPRT
ТС-300\Детали\~$шпонка для звездочки.SLDPRT
ТС-300\Детали\Бок для лейки 1 НТ.SLDPRT
ТС-300\Детали\Бок для лейки 2 НТ.SLDPRT
ТС-300\Детали\Боковая стенкакороба НТ.SLDPRT
ТС-300\Детали\Боковина крышки натяжного короба НТ.SLDPRT
ТС-300\Детали\Боковина крышки приводной НТ.SLDPRT
ТС-300\Детали\Вал натяжной.SLDPRT
ТС-300\Детали\Вал приводной.SLDPRT
ТС-300\Детали\Верх крышки натяжного короба НТ.SLDPRT
ТС-300\Детали\Дверка.SLDPRT
ТС-300\Детали\Дно и задн.стенка натяжн
ТС-300\Детали\Задняя часть крышки привода НТ.SLDPRT
ТС-300\Детали\Заслонка НТ.SLDPRT
ТС-300\Детали\Звездочка бонка.SLDPRT
ТС-300\Детали\Звездочка ф125 ф25 СТ
ТС-300\Детали\Звездочка ф332 НТ.SLDPRT
ТС-300\Детали\Зеркально отразитьуголок длинный НТ.SLDPRT
ТС-300\Детали\Зеркально отразитьуголок на привод боковой 2 НТ.SLDPRT
ТС-300\Детали\Зеркально отразитьуголок на привод вертикал НТ.SLDPRT
ТС-300\Детали\Зеркально отразитьуголок нк верт НТ.SLDPRT
ТС-300\Детали\Зеркально отразитьуголок нк гор 1 НТ.SLDPRT
ТС-300\Детали\Короб.SLDPRT
ТС-300\Детали\Косынка 100х100 НТ.SLDPRT
ТС-300\Детали\Косынка 50х100 НТ.SLDPRT
ТС-300\Детали\Косынка для ползунов.SLDPRT
ТС-300\Детали\Крышка.SLDPRT
ТС-300\Детали\Мотор-редуктор
ТС-300\Детали\Направляющая конечная НТ.SLDPRT
ТС-300\Детали\Направляющая НТ.SLDPRT
ТС-300\Детали\Настил НТ.SLDPRT
ТС-300\Детали\Ободок.SLDPRT
ТС-300\Детали\Обшивка привода боковая НТ.SLDPRT
ТС-300\Детали\Обшивка привода верх НТ.SLDPRT
ТС-300\Детали\Палец ф
ТС-300\Детали\Палец ф
ТС-300\Детали\Переход на лейку 160.SLDPRT
ТС-300\Детали\Петля 1.SLDPRT
ТС-300\Детали\Петля 2.SLDPRT
ТС-300\Детали\Пластина 298х310 для трапеции НТ.SLDPRT
ТС-300\Детали\Пластина 388х60 НТ.SLDPRT
ТС-300\Детали\Пластина 400х60 НТ.SLDPRT
ТС-300\Детали\Пластина
ТС-300\Детали\Пластина бокоовая 6030 НТ.SLDPRT
ТС-300\Детали\Пластина на защиту.SLDPRT
ТС-300\Детали\Пластина на короб 140х200 НТ.SLDPRT
ТС-300\Детали\Пластина на короб 160х200 НТ.SLDPRT
ТС-300\Детали\Пластина площадки.SLDPRT
ТС-300\Детали\Пластина-трапеция НТ.SLDPRT
ТС-300\Детали\Пластина.SLDPRT
ТС-300\Детали\Подшипник 206.SLDPRT
ТС-300\Детали\Подшипшик 206 фланцевый.SLDPRT
ТС-300\Детали\Ползун НТ - зерк.SLDPRT
ТС-300\Детали\Ползун НТ.SLDPRT
ТС-300\Детали\Проф труба на ручку НТ.SLDPRT
ТС-300\Детали\Прут для настилов НТ.SLDPRT
ТС-300\Детали\Пруток для заслонок.SLDPRT
ТС-300\Детали\Стойка НТ.SLDPRT
ТС-300\Детали\Трубка для ручки ф20 НТ.SLDPRT
ТС-300\Детали\Уголок 32х32 для задвижного механизма НТ.SLDPRT
ТС-300\Детали\Уголок длинный НТ.SLDPRT
ТС-300\Детали\Уголок на привод боковой 2 НТ.SLDPRT
ТС-300\Детали\Уголок на привод вертикал НТ.SLDPRT
ТС-300\Детали\Уголок нк верт НТ.SLDPRT
ТС-300\Детали\Уголок нк гор 1 НТ.SLDPRT
ТС-300\Детали\Уголок площадки.SLDPRT
ТС-300\Детали\Уголок промеж 300 НТ.SLDPRT
ТС-300\Детали\Уголок торц 400 вырезы НТ.SLDPRT
ТС-300\Детали\Уголок торц 400.SLDPRT
ТС-300\Детали\Уголок.SLDPRT
ТС-300\Детали\Фланец ф160.SLDPRT
ТС-300\Детали\Шпонка для звездочки НТ.SLDPRT
ТС-300\Детали\Шпонка для малой звездочки НТ.SLDPRT
ТС-300\Детали\Язычок для замка.SLDPRT
ТС-300\Сборочные единицы\~$4 нижний транспортер в сборе без метизов НТ.SLDASM
ТС-300\Сборочные единицы\~$домики и заслонки НТ.SLDASM
ТС-300\Сборочные единицы\~$домики с заслонками в сборе.SLDASM
ТС-300\Сборочные единицы\~$ммм.SLDASM
ТС-300\Сборочные единицы\~$нижний транспортер в сборе без митизов НТ.SLDASM
ТС-300\Сборочные единицы\~$ползун в сборе.SLDASM
ТС-300\Сборочные единицы\~$приводной вал в сборе.SLDASM
ТС-300\Сборочные единицы\~$с прутами НТ.SLDASM
ТС-300\Сборочные единицы\~$с прутами.SLDASM
ТС-300\Сборочные единицы\~$транспортер на 90% НТ.SLDASM
ТС-300\Сборочные единицы\Домик.SLDASM
ТС-300\Сборочные единицы\Домики 12 шт НТ.SLDASM
ТС-300\Сборочные единицы\Домики заслонки и прутья НТ.SLDASM
ТС-300\Сборочные единицы\Задвижной механизм НТ.SLDASM
ТС-300\Сборочные единицы\Защита под мотор-редуктор.SLDASM
ТС-300\Сборочные единицы\Крышка натяжного короба НТ.SLDASM
ТС-300\Сборочные единицы\Крышка привода НТ.SLDASM
ТС-300\Сборочные единицы\Лейка 1 часть НТ.SLDASM
ТС-300\Сборочные единицы\Лейка в сборе НТ.SLDASM
ТС-300\Сборочные единицы\Настил в сборе.SLDASM
ТС-300\Сборочные единицы\Натяжной вал в сборе НТ.SLDASM
ТС-300\Сборочные единицы\Натяжной короб НТ.SLDASM
ТС-300\Сборочные единицы\Основная часть транспортера\Ззаслонки и прутья.SLDASM
-300\ \᭮ ࠭ᯮ\玲 ஡ ( ᭮ ).SLDASM
ТС-300\Сборочные единицы\Основная часть транспортера\Основная часть транспортера.SLDASM
ТС-300\Сборочные единицы\Основная часть транспортера\Ползун в сборе.SLDASM
ТС-300\Сборочные единицы\Основная часть транспортера\Рамка.SLDASM
ТС-300\Сборочные единицы\Площадка под мотор.SLDASM
ТС-300\Сборочные единицы\Приводной вал в сборе НТ.SLDASM
ТС-300\Сборочные единицы\Ручка в сборе НТ.SLDASM
ТС-300\Сборочные единицы\Транспортер в полной сборке.SLDASM
ТС-300\Чертежи\Защита под мотор-редуктор\СЗМ.05.07.00.000.СБ.SLDDRW
ТС-300\Чертежи\Защита под мотор-редуктор\СЗМ.05.07.00.001.SLDDRW
ТС-300\Чертежи\Защита под мотор-редуктор\СЗМ.05.07.00.002.SLDDRW
ТС-300\Чертежи\Защита под мотор-редуктор\СЗМ.05.07.00.003.SLDDRW
ТС-300\Чертежи\Крышка натяжного короба\СЗМ.05.04.00.000.СБ.SLDDRW
ТС-300\Чертежи\Крышка натяжного короба\СЗМ.05.04.00.001.SLDDRW
ТС-300\Чертежи\Крышка натяжного короба\СЗМ.05.04.00.002.SLDDRW
ТС-300\Чертежи\Крышка приводной секции\СЗМ.05.06.00.000.СБ.SLDDRW
ТС-300\Чертежи\Крышка приводной секции\СЗМ.05.06.00.001.SLDDRW
ТС-300\Чертежи\Крышка приводной секции\СЗМ.05.06.00.002.SLDDRW
ТС-300\Чертежи\Натяжной вал в сборе\СЗМ.05.02.00.000.СБ.SLDDRW
ТС-300\Чертежи\Натяжной вал в сборе\СЗМ.05.02.00.001.SLDDRW
ТС-300\Чертежи\Натяжной вал в сборе\СЗМ.05.02.00.002.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Задвижной механизм\СЗМ.05.01.05.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Заслонки и прутья\СЗМ.05.01.06.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Заслонки и прутья\СЗМ.05.01.06.001.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Заслонки и прутья\СЗМ.05.01.06.002.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.000.СП.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.001.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.002.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.003.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе\СЗМ.05.01.04.004.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.000.СП.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.001.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.003.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.004.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.007.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб\СЗМ.05.01.03.008.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рамка\СЗМ.05.01.01.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рамка\СЗМ.05.01.01.001.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рамка\СЗМ.05.01.01.002.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рамка\СЗМ.05.01.01.004.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рассекатель\СЗМ.05.01.02.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Рассекатель\СЗМ.05.01.02.001.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.000.СБ.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.000.СП.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.009.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.010.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.013.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.014.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.015.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.017.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.018.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.019.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.020.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.021.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.022.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.023.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.024.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\СЗМ.05.01.00.028.SLDDRW
ТС-300\Чертежи\Площадка под мотор-редуктор\СЗМ.05.08.00.000.СБ.SLDDRW
ТС-300\Чертежи\Площадка под мотор-редуктор\СЗМ.05.08.00.001.SLDDRW
ТС-300\Чертежи\Площадка под мотор-редуктор\СЗМ.05.08.00.002.SLDDRW
ТС-300\Чертежи\Ползун в сборе\СЗМ.05.03.00.000.СБ.SLDDRW
ТС-300\Чертежи\Ползун в сборе\СЗМ.05.03.00.001.SLDDRW
ТС-300\Чертежи\Ползун в сборе\СЗМ.05.03.00.002.SLDDRW
ТС-300\Чертежи\Приводной вал в сборе\СЗМ.05.05.00.000.СБ.SLDDRW
ТС-300\Чертежи\Приводной вал в сборе\СЗМ.05.05.00.001.SLDDRW
ТС-300\Чертежи\Ручка в сборе\СЗМ.05.09.00.000.СБ.SLDDRW
ТС-300\Чертежи\Ручка в сборе\СЗМ.05.09.00.001.SLDDRW
ТС-300\Чертежи\СЗМ.05.00.00.000.СБ.SLDDRW
ТС-300\Чертежи\СЗМ.05.00.00.000.СП.SLDDRW
ТС-300\Чертежи\СЗМ.05.00.00.010.SLDDRW
ТС-300\Чертежи\Основная часть транспортера\Задвижной механизм
ТС-300\Чертежи\Основная часть транспортера\Заслонки и прутья
ТС-300\Чертежи\Основная часть транспортера\Лейка в сборе
ТС-300\Чертежи\Основная часть транспортера\Натяжной короб
ТС-300\Чертежи\Основная часть транспортера\Рамка
ТС-300\Чертежи\Основная часть транспортера\Рассекатель
ТС-300\Сборочные единицы\Основная часть транспортера
ТС-300\Чертежи\Защита под мотор-редуктор
ТС-300\Чертежи\Крышка натяжного короба
ТС-300\Чертежи\Крышка приводной секции
ТС-300\Чертежи\Натяжной вал в сборе
ТС-300\Чертежи\Основная часть транспортера
ТС-300\Чертежи\Площадка под мотор-редуктор
ТС-300\Чертежи\Ползун в сборе
ТС-300\Чертежи\Приводной вал в сборе
ТС-300\Чертежи\Ручка в сборе
ТС-300\Детали
ТС-300\Сборочные единицы
ТС-300\Чертежи
ТС-300
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

НЕТ КОММЕНТАРИЕВ

Оставьте комментарий, отзыв о работе, жалобу (только конкретная критика) или просто поблагодарите автора.

Не открывается архив или чертеж? Прочитайте, перед тем как писать комментарий.

Пожалуйста, войдите, чтобы добавить комментарии.
